Ru-17
Русский
переключатели

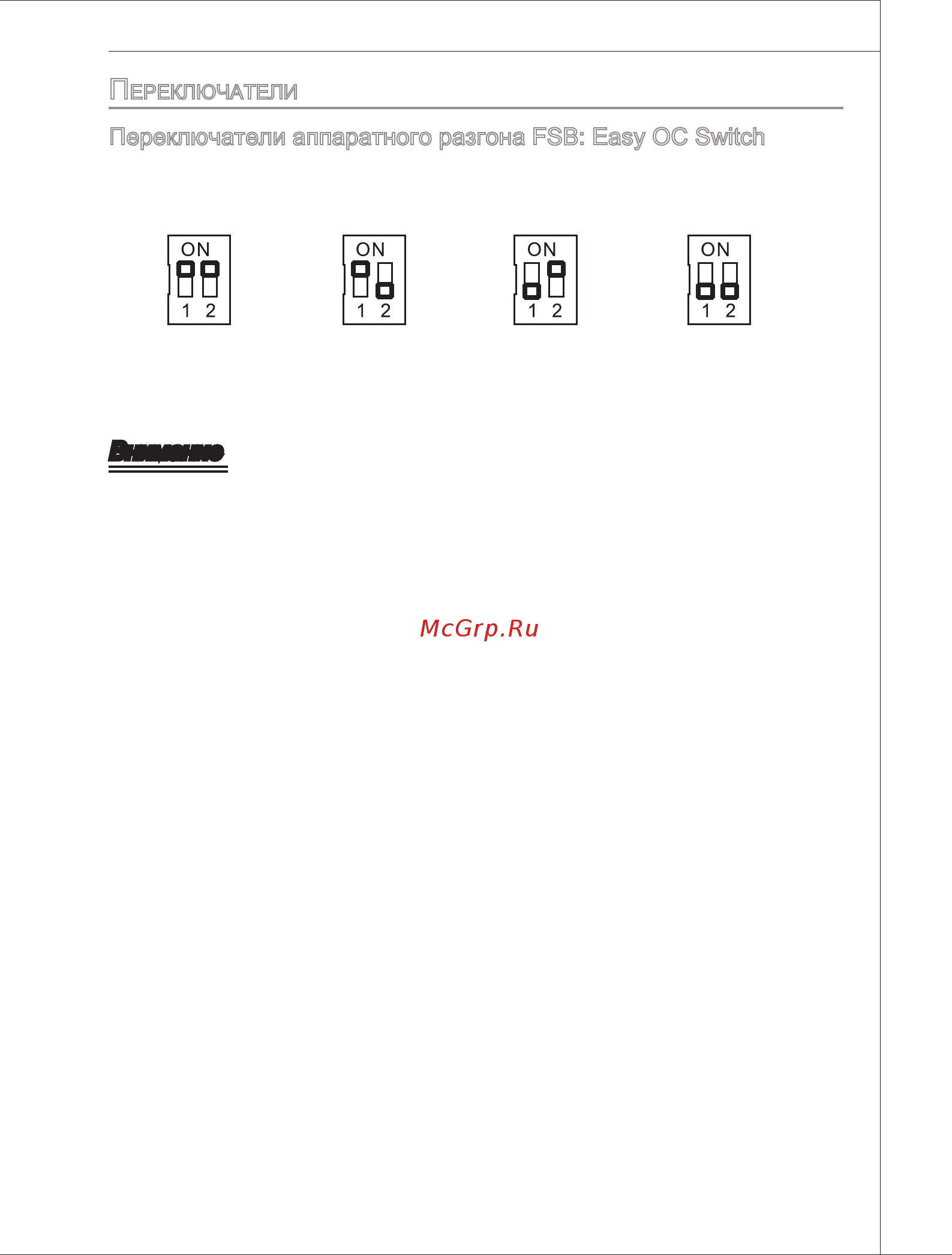

Переключатели аппаратного разгона FSB: Easy OC Swtch
С помощью переключателей можно разгонять FSB для увеличения частоты
процессора. Следуйте данным указаниям для установки частоты FSB.
По
умолчанию
Скорость FSB
повышается
на 10%
Скорость FSB
повышается
на 15%
Скорость FSB
повышается
на 20%
Внимание
Перед установкой переключателей убедитесь в том, что питание системы
отключено.
Если разгон вызывает нестабильность системы или проблемы при загрузке, то
восстановите переключатели в положение по умолчанию.
•
•
