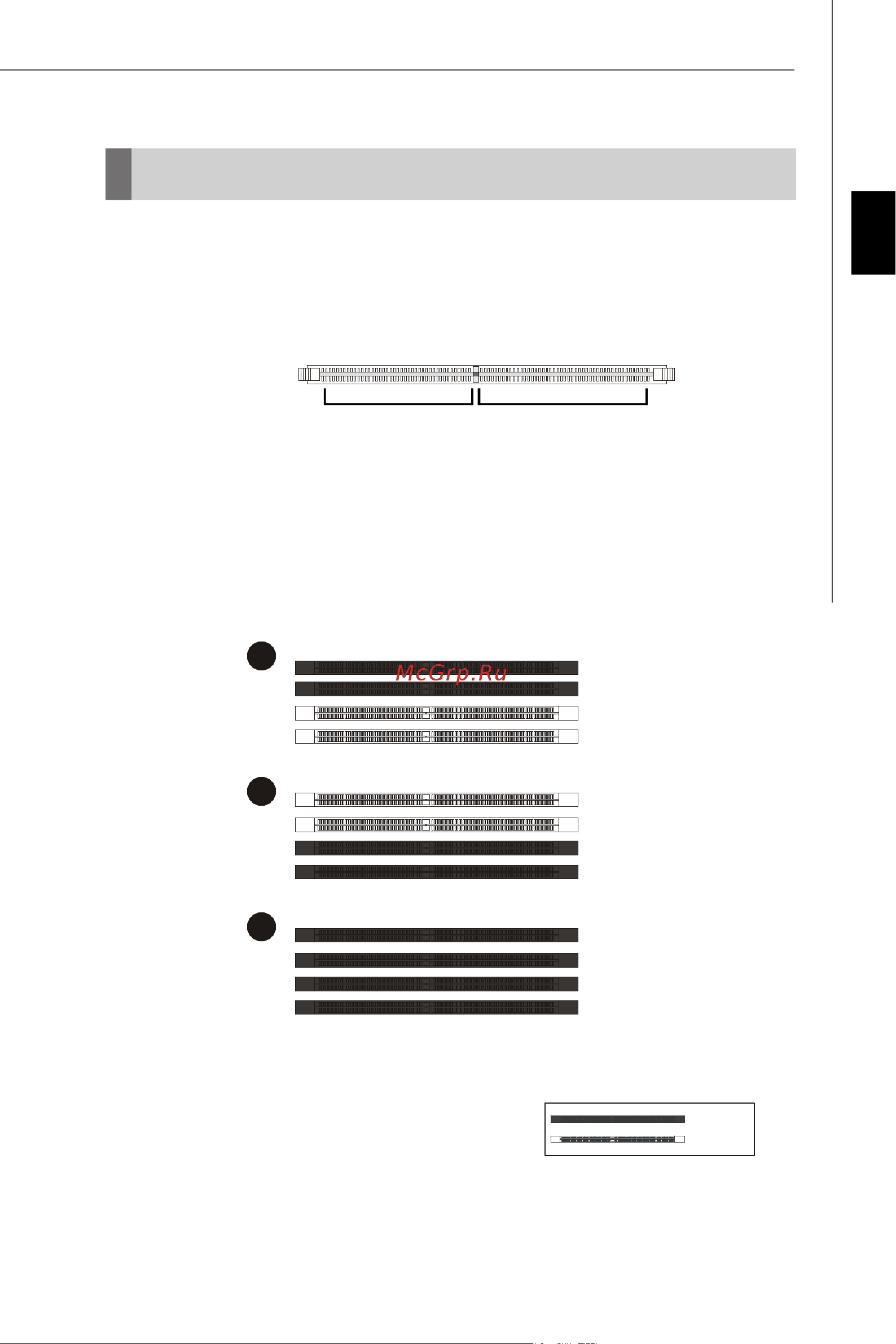

En-7
English
Memory
DDR2
240-pin, 1.8V
1
DIMM1
DIMM2
DIMM3
DIMM4
2
DIMM1
DIMM2
DIMM3
DIMM4
3
DIMM1
DIMM2
DIMM3
DIMM4
Dual-Channel Memory Population Rules
In Dual-Channel mode, the memory modules can transmit and receive data with two
data bus lines simultaneously. Enabling Dual-Channel mode can enhance the
system performance. Please refer to the following illustrations for population rules
under Dual-Channel mode.
64x2=128 pin56x2=112 pin
These DIMM slots are used for installing memory modules.
For more information on compatible components, please visit http://global.msi.com.tw/
index.php?func=testreport
Empty
Installed
