Fr-22
Carte mère MS-7527

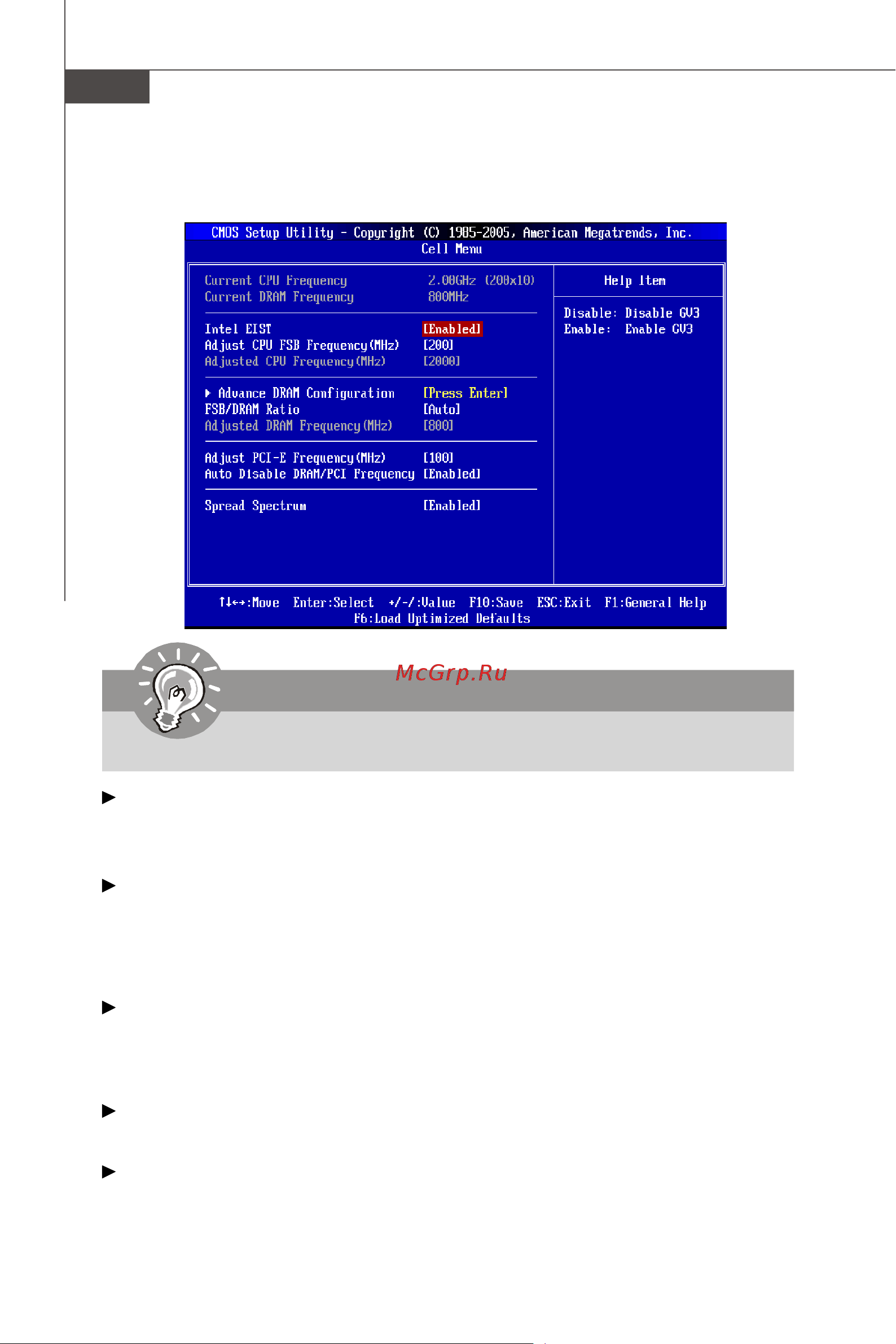

4. Cell Menu Introduction (Introduction du Menu cell) : Ce menu est pour des utilisations
avancée destinée à overclocker la carte mère.
Important
Ne changez pas ces réglages sauf que vous connaissiez bien ces chipsets.
Current CPU/ DRAM Frequency (Fréquence actuelle du CPU/ DRAM)
Ces articles montrent les horloges actuelles de la vitesse du CPU et de la mémoire.
Lecture uniquement.
Intel EIST
La Technologie Enhanced Intel SpeedStep vous permet de configurer le niveau de
performance du microprocesseur si l’ordinateur fonctionne en batterie ou en
l’adapteur d’alimentation. Ce domaine apparaītra aprčs que vous installez le CPU
qui supporte la technologie de speedstep.
Adjust CPU FSB Frequency (MHz) (Ajustement de la fréquence du FSB
du CPU)
Cet artible vous permet de sélectionner la fréquence d’horloge du FSB du CPU (en
MHz).
Adjusted CPU Frequency (MHz) (Ajustement de la fréquence du CPU)
Il montre la fréquence ajustée du CPU (FSB x Ratio). Lecture uniquement.
Advance DRAM Configuration (Avancer les configurations du DRAM)
Appuyez sur <Enter> pour entrer dans le sous-menu.
