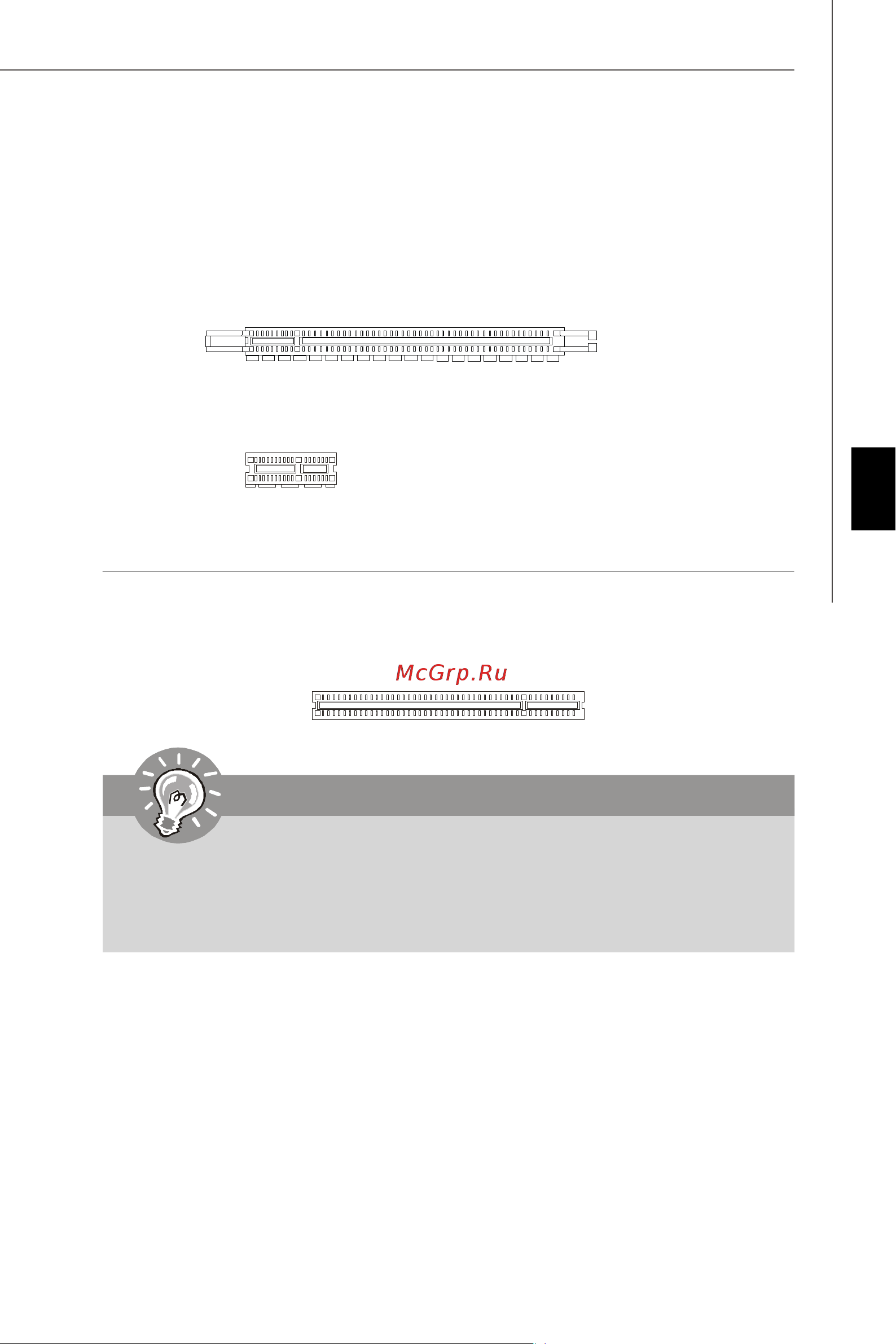

Fr-15
Français
Slot PCI Express (x16/ x1)
Le slot PCI Express supporte la carte d’extension d’interface de PCI Express.
Slot PCI Express x16
Slot PCI Express x 1
Slot PCI (Peripheral Component Interconnect)
Les slots PCI supportent les cartes LAN, les cartes SCSI, les cartes USB, et les autres
cartes d’ajout conformes aux spécifications PCI.
Important
Lorsque vous ajoutez ou que vous retirez les cartes d’extension, assurez-vous
d’avoir débranché en premier le bloc d’alimentation. Pendant ce temps, lisez la
documentation de la carte d’extension afin de configurer les réglages nécessaires
de matériel ou de logiciel pour la carte d’extension, comme les cavaliers, les
interrupteurs ou la configuration BIOS.
