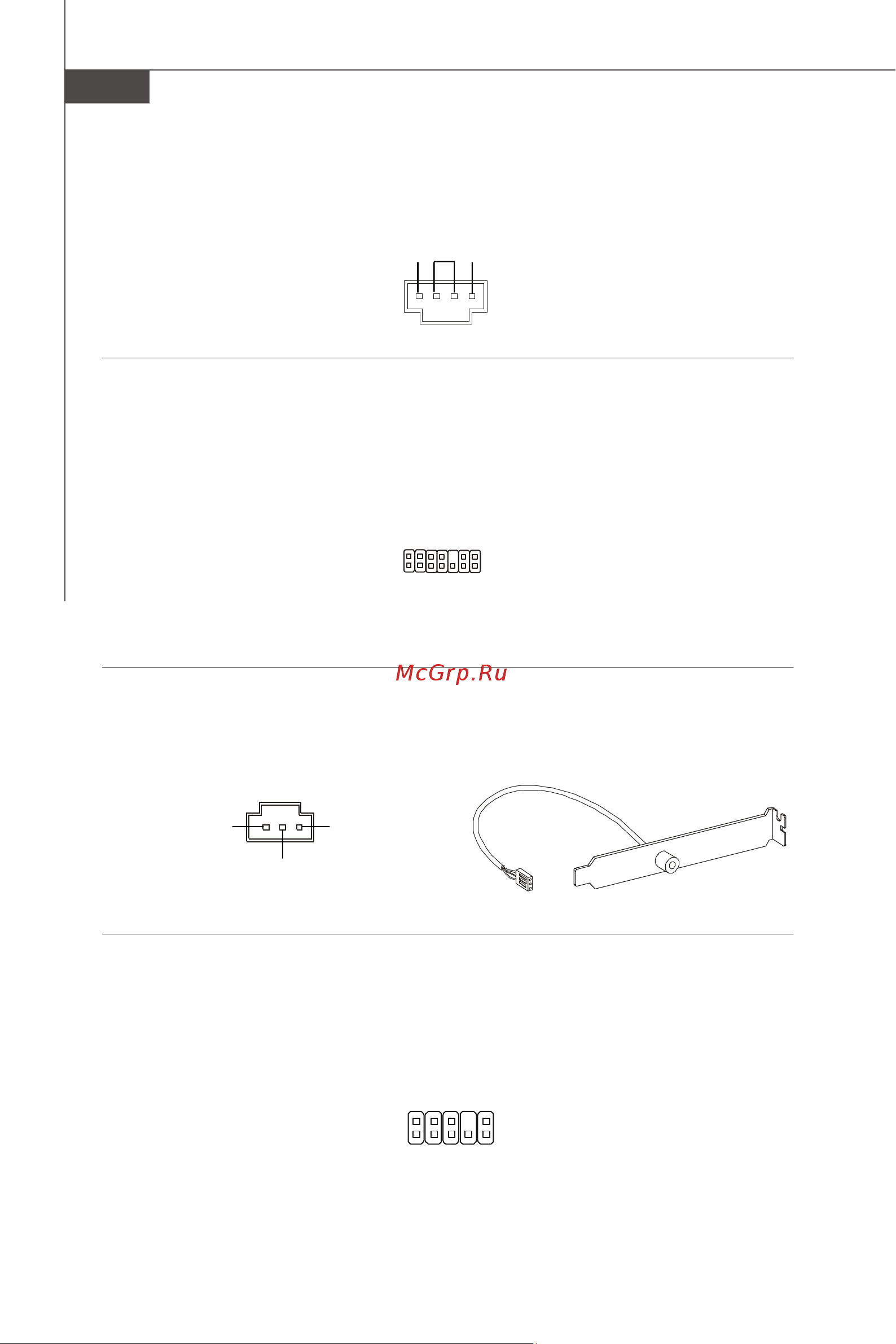

En-12
MS-7527 Mainboard
TPM module Connector: JTPM1(optional)
This connector connects to a TPM (Trusted Platform Module) module (optional). Please
refer to the TPM security platform manual for more details and usages.
2
1
14
13
3Vdual / 3V_STB
LCLK
LRST#
LAD0
LAD1
LAD2
LAD3
LFRAME #
VCC3
SIRQ
VCC5
Key(no pin)
GND
GND
CD-In Connector: JCD1
This connector is provided for external audio input.
GND R
L
Front Panel Audio Connector (Azalia Spec): JAUD1
This connector allows you to connect the front panel audio and is compliant with Intel
®
Front Panel I/O Connectivity Design Guide.
1
2
9
10
MIC _L
M IC _ R
LINE ou t_R
Front_JD
LINE out_L
Ground
Presence#
M IC_J D
NC(No pi n)
LINE ou t_J D
S/PDIF-Out Connector: JSP1
This connector is used to connect S/PDIF (Sony & Philips Digital Interconnect Format)
interface for digital audio transmission.
SPDIF Bracket (Optional)
VCC
SPDIF
GND
