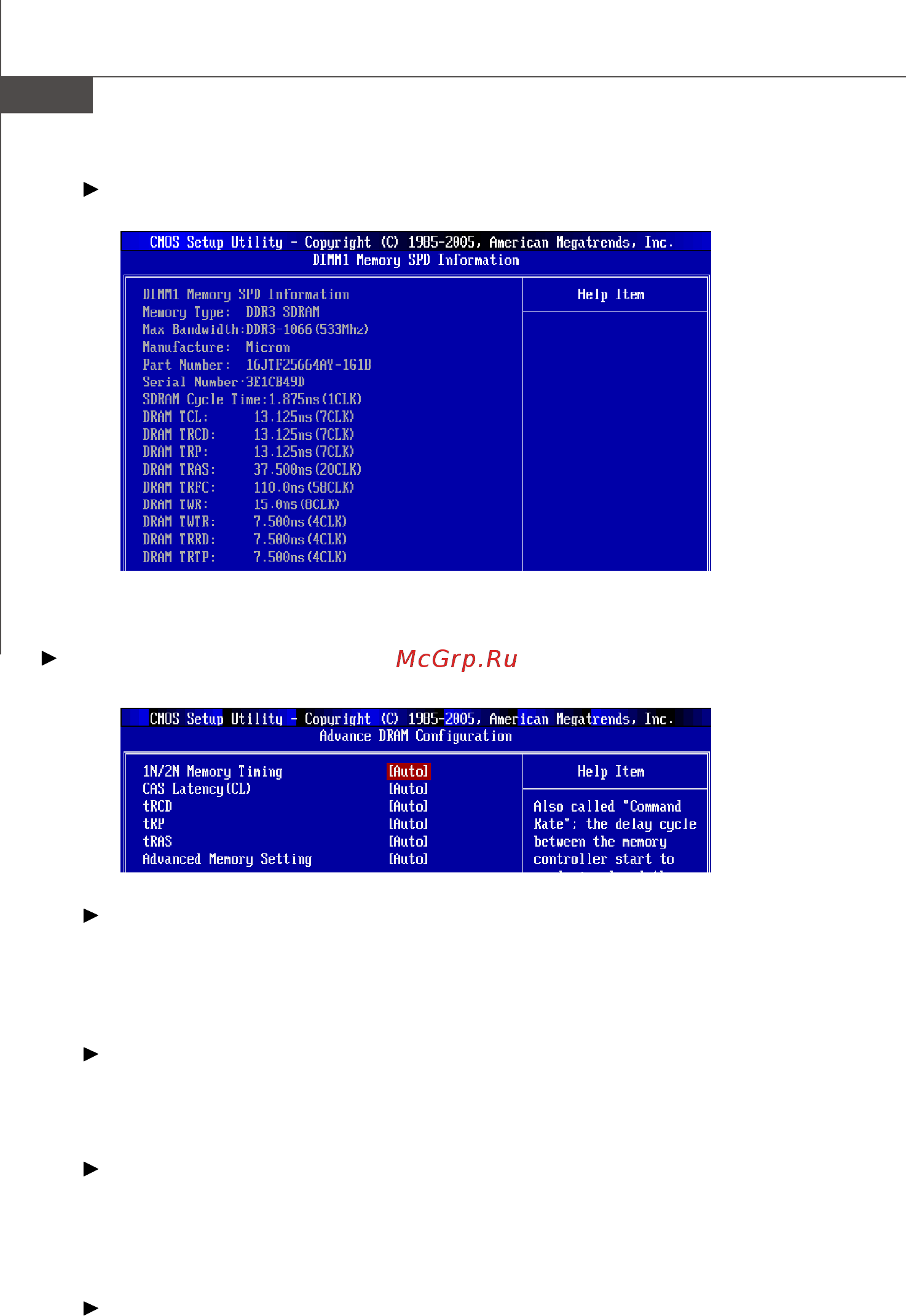

Ru-38
MS-7522 Системная плата
DIMM1~6 Memory SPD Information
Нажмите <Enter> для входа в подменю и появляется нижеследующий экран.
В подменю показана информация о установленной памяти.
Advance DRAM Configuration
Нажмите <Enter> для входа в подменю и появляется нижеследующий экран.
1N/2N Memory Timing
Этот пункт определяет скорость выдачи команд SDRAM. Выбор [1N]
переводит сигнальный котроллер SDRAM в режим работы1N (N=clock
cycles). Выбор [2N] переводит сигнальный котроллер SDRAM в режим
работы 2N.
CAS# Latency (CL)
Этот пункт контролирует время задержки CAS, которое определяет период
(в тактах генератора) между получением SDRAM команды чтения и
началом ее выполнения.
tRCD
При регенерации заряда DRAM, строки и столбцы адресуются раздельно.
Этот пункт позволяет вам определить время перехода от RAS (строб
адреса строки) к CAS (строб адреса столбца). Чем меньше тактов, тем
быстрее работа DRAM.
tRP
