Э тот пункт контролирует количество тактов, предоставляемых для
предзаряда Row Address Strobe (RAS). Если выделяется недостаточное
время для того, чтобы RAS набрал необходимый заряд, регенерация DRAM
может оказаться неполной и привести к потере данных. Этот пункт
применим, только когда в системе установлена синхронная DRAM.
tRAS
Эта установка определяет время, которое RAS затрачивает на чтение и
запись в ячейку памяти.
Advance Memory Setting
При установке [Auto], этот пункт позволяет BIOS автоматически
определить настройки памяти. Установка в [Manual] позволяет установить
настройки памяти.
Extreme Memory Profile
Этот пункт используется для включения/выключения Intel Extreme Memory Pro-
file (XMP). За дополнительной информацией обращайтесь на официальный
вебсайт Intel.
Memory Ratio
Этот пункт позволяет установить множитель памяти.
Adjusted DRAM Frequency (МГц)
Этот пункт показывает текущую частоту памяти DDR. Только для чтения.
ClockGen Tuner

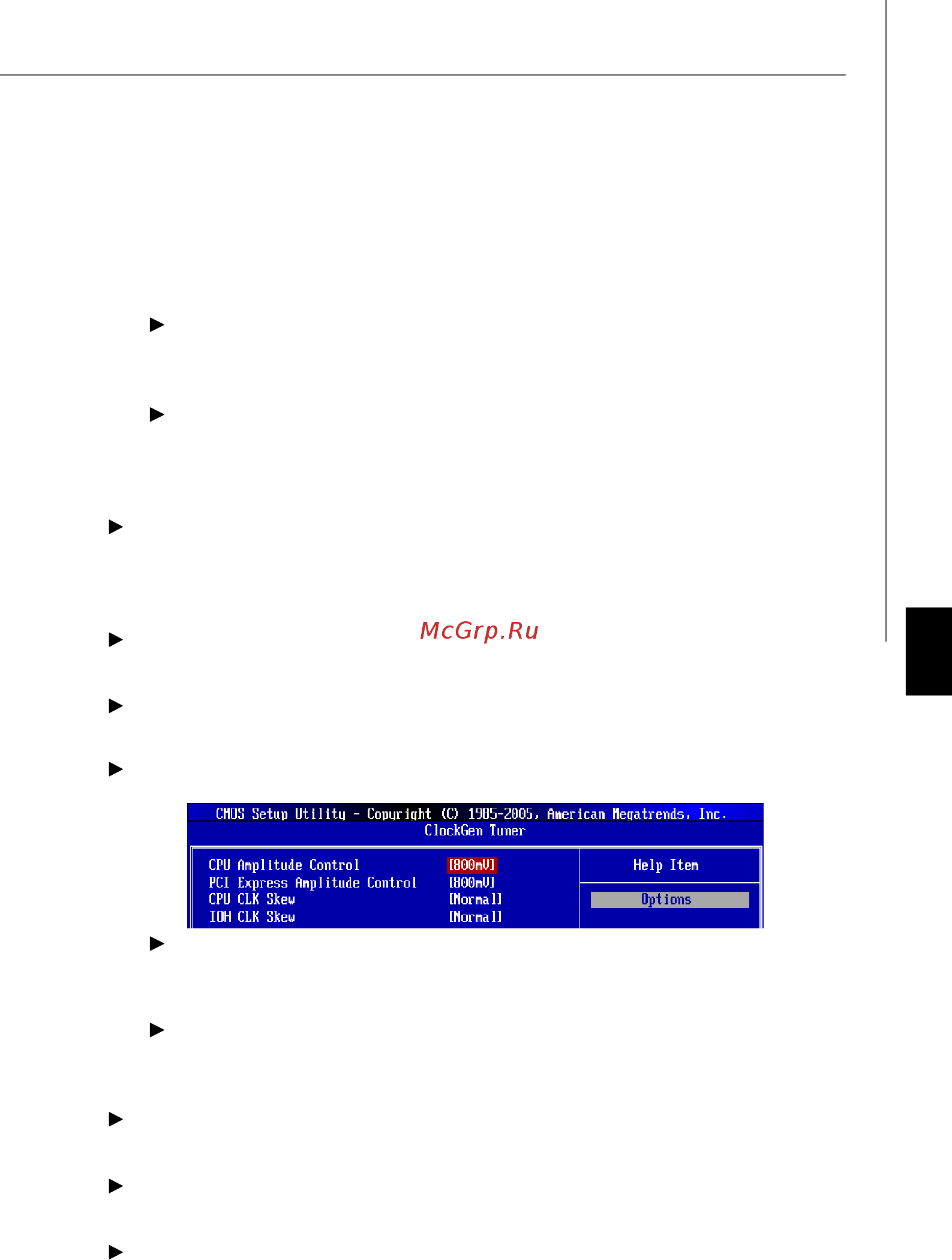

Нажмите <Enter> для входа в подменю и появляется нижеследующий экран.
CPU / PCI Express Amplitude Control
Эти пункты используются для выбора амплитуды тактового сигнала CPU/
PCI Express.
CPU CLK Skew/ IOH CLK Skew
Эти пункты используются для выбора фазового сдвига тактового сигнала
для CPU/ IOH; это может улучшить результаты разгона CPU.
Adjust PCI Frequency (МГц)
Этот пункт позволяет установить частоту PCI (в МГц).
Adjust PCI-E Frequency (МГц)
Этот пункт позволяет выбрать частоту PCIE (в МГц).
Auto Disable DRAM/PCI Frequency
При установке значения [Enabled], система отключит неиспользуемые разъемы памяти
и PCI, что приведёт к снижению уровня электромагнитных помех (EMI).
