Console Selector (Выбор консолей)
Вкладка Console Selector (Выбор консолей) позволяет администратору
принудительно соединять несколько консолей с выбранными портам при
помощи индексной таблицы.

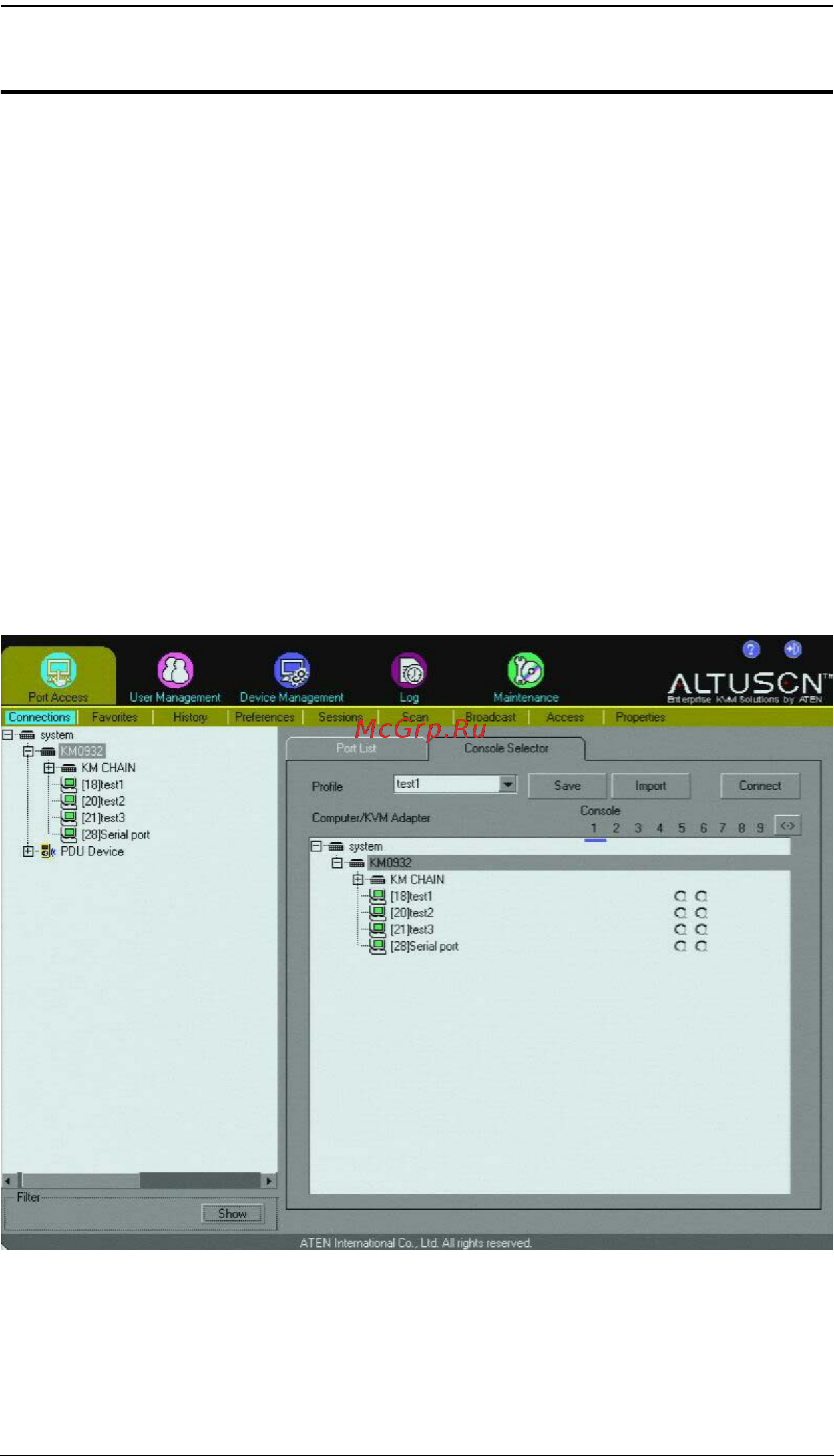

На вкладке Console Selector (Выбор консолей) приводится список
соединенных консолей и портов. а также кнопки выбора. Для
принудительного соединения консоли с определенным портом
разверните и выделите порт в списке Computer/KVM Adapter
(Компьютер/KVM-адаптер), а затем выберите соответствующую
консоль(и) для соединения с ним и щелкните Connect (Соединение). Для
экономии времени комбинации соединений можно задавать и
сохранять
как профили. Допускается сохранение и импортирование до 16 профилей
соединений.
