Руководство пользователя KM0032 / KM0532 / KM0932
172
Интерфейс браузера
Интерфейс консоли

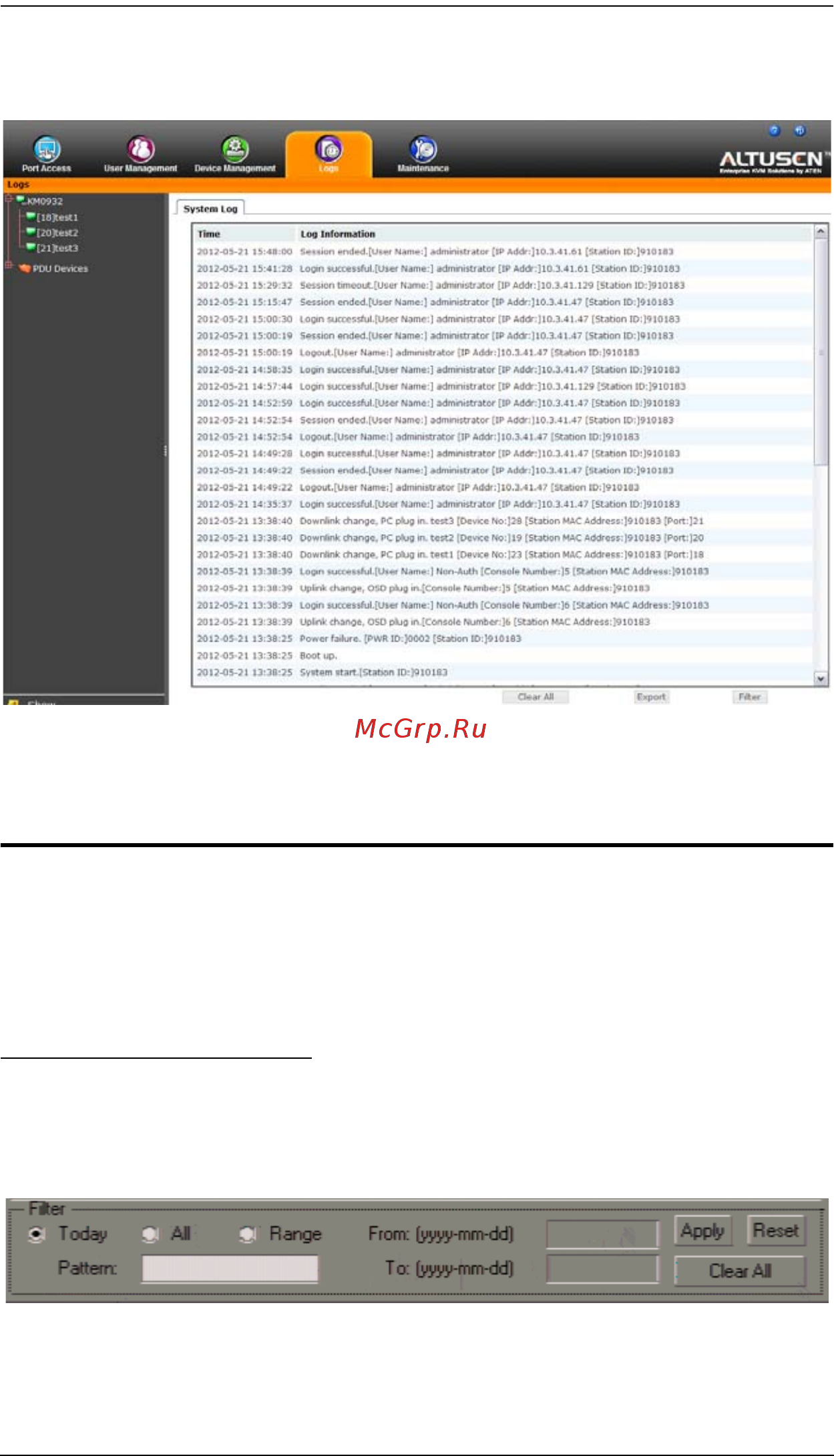

На главной панели отображается список событий, записанных в файле
журнала: время события приводится в столбце слева; описание события
приводится в столбце справа. Для очистки списка щелкните Clear All
(Очистить все) (в нижнем правом углу панели Filter (Фильтр)).
Фильтрация журнала
Панель Filter (Фильтр) в нижней части страницы позволяет фильтровать
файл журнала на наличие событий, содержащих определенные слова или
строки:
