Глава 1. Введение
15

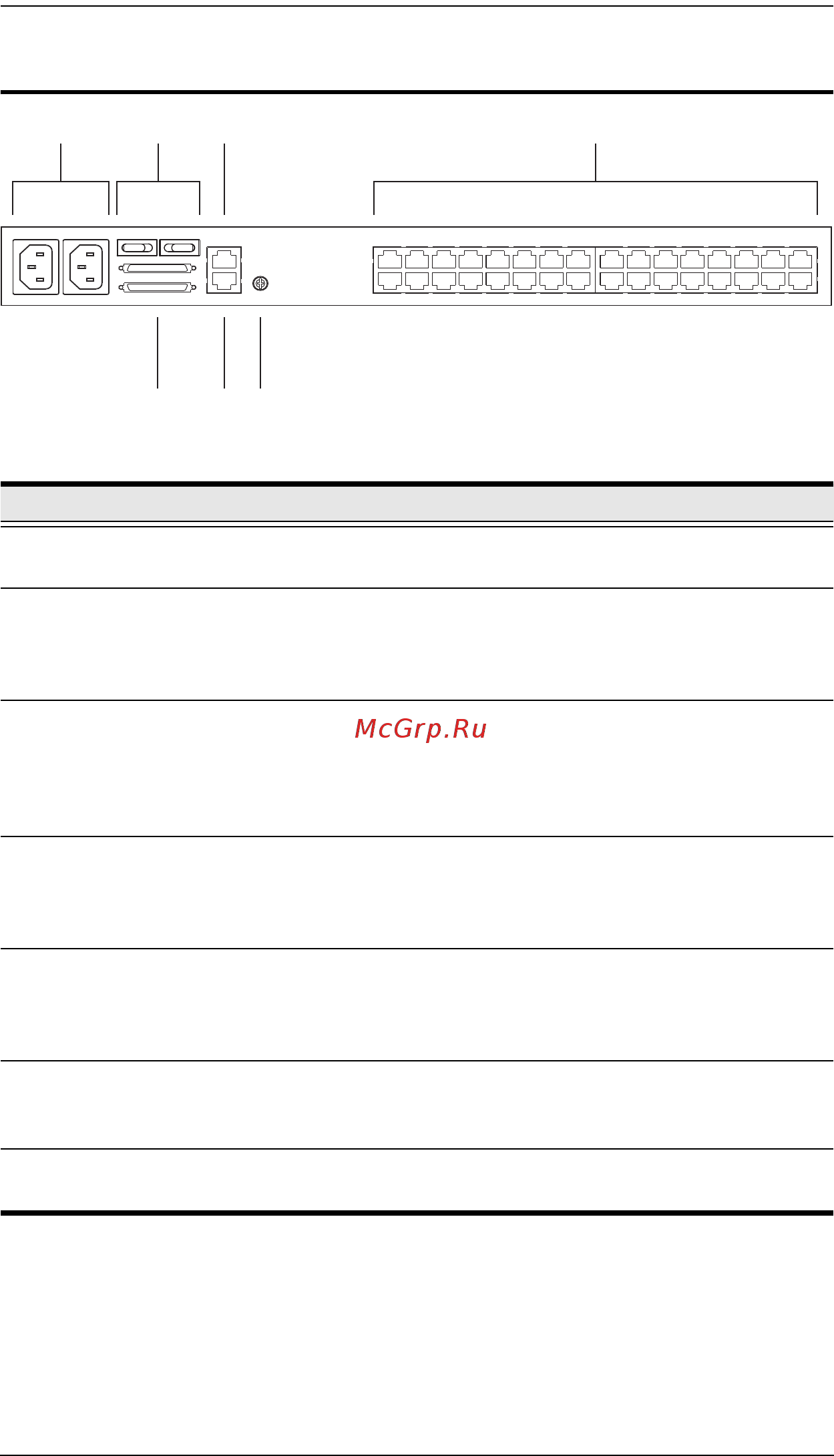

KM0032 Вид сзади
№ Компонент Описание
1 Разъемы
питания
Сюда подключаются шнуры питания переменного тока.
Слева находится разъем 1; справа находится разъем 2.
2 Выключатели
питания
Эти выключатели используются для включения и
выключения питания KM0032. Слева находится
выключатель 1, контролирующий разъем 1; справа
находится выключатель 2, контролирующий разъем 2.
3 Порт PON Этот разъем предназначен для подключения устройства
Power over the Net™ (PON). Устройство PON позволяет
удаленно (по сети) управлять питанием подключенных
к
переключателю компьютеров. Свяжитесь с дилером,
чтобы узнать больше подробностей.
4 KVM-порты Сюда подключаются кабели Cat 5e или Cat 6,
соединяющие KM0032 с соединительными KVM-
кабелями (которые подключаются к компьютерам – см.
стр. 25).
5 Порты
гирляндного
подключения
При подключении переключателей KM0032 (см. стр. 36)
в гирляндной цепи, сюда подключаются кабели
гирляндной цепи. Вверху находится порт Chain In (Вход
цепи); внизу — порт Chain Out (Выход цепи
).
6 Порт обновления
прошивки
Этот разъем RJ-11 используется для подключения
кабеля обновления прошивки, который передает данные
обновления с компьютера администратора на KM0032.
7 Клемма
заземления
Сюда подключается провод заземления KM0032.
31 24
5 6 7
