45
Глава 4
Вход
Обзор
На переключатель KM0032 / KM0532 / KM0932 можно заходить с
локальной консоли или через веб-браузер. Доступ через браузер
предназначен для удаленного выполнения задач администрирования.
Такие процедуры как переключение между портами и управление ими
выполняются только с консоли.
Независимо от выбранного способа доступа KM0032 / KM0532 /
KM0932, используется процедура проверки подлинности, требующая
ввести правильное имя пользователя и пароль. Если предоставлены
неправильные регистрационные данные, процедура проверки
подлинности выдаст сообщение Username and/or Password Error
(Ошибка имени пользователя и/или пароля). Если вы видите подобное
сообщение, повторите вход, используя правильное имя пользователя и
пароль.
Примечание. Если количество неудачных попыток входа превышает
значение, заданное управляющим администратором
переключателя, активируется таймаут. Прежде чем повторять
попытку входа, необходимо подождать до завершения периода
таймаута. Подробные сведения см. в разделе Security
(Безопасность), стр. 88.
Вход через консоль

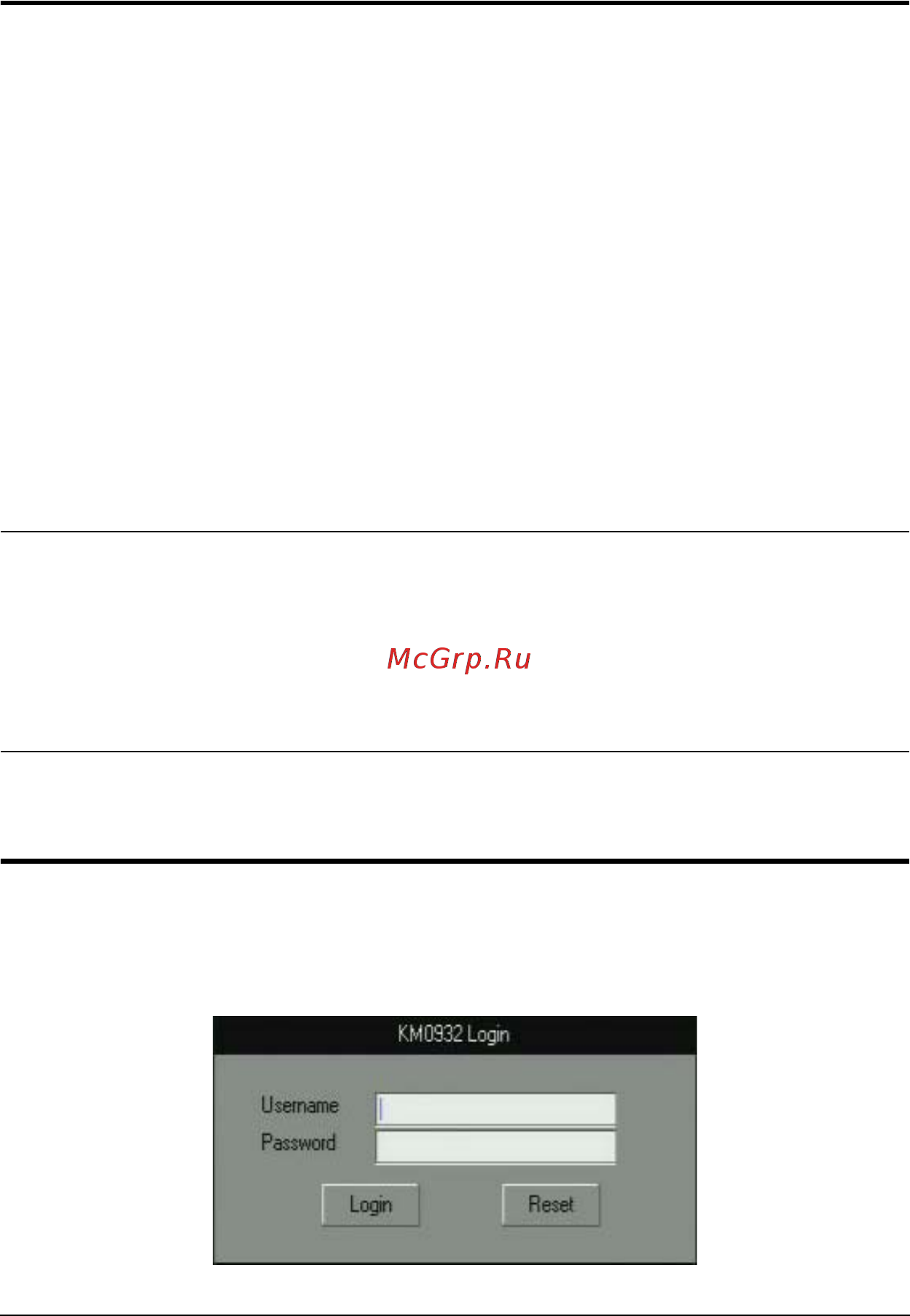

Если к включенному KM0532 или KM0932 подключена консоль и в
системе нет пользователя, на дисплее отображается экран входа KM0532
или KM0932:
