Руководство пользователя KM0032 / KM0532 / KM0932
152
Интерфейс консоли: Port Properties (Свойства порта)

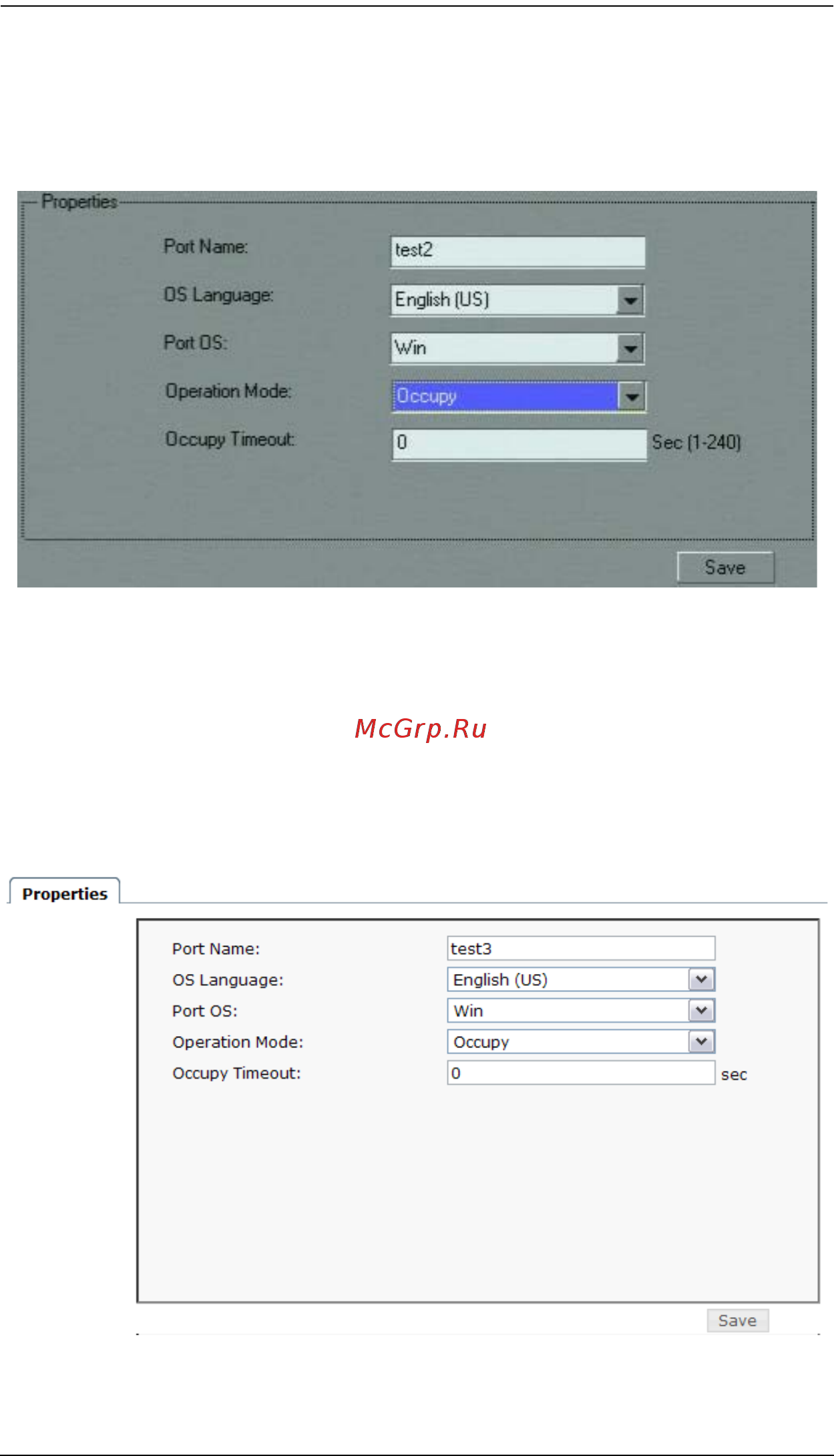

Интерфейс браузера: Port Properties (Свойства порта)
