Pioneer GM-3500T [19/84] Connexion des appareils
![Pioneer GM-3500T [19/84] Connexion des appareils](/views2/1002144/page19/bg13.png)

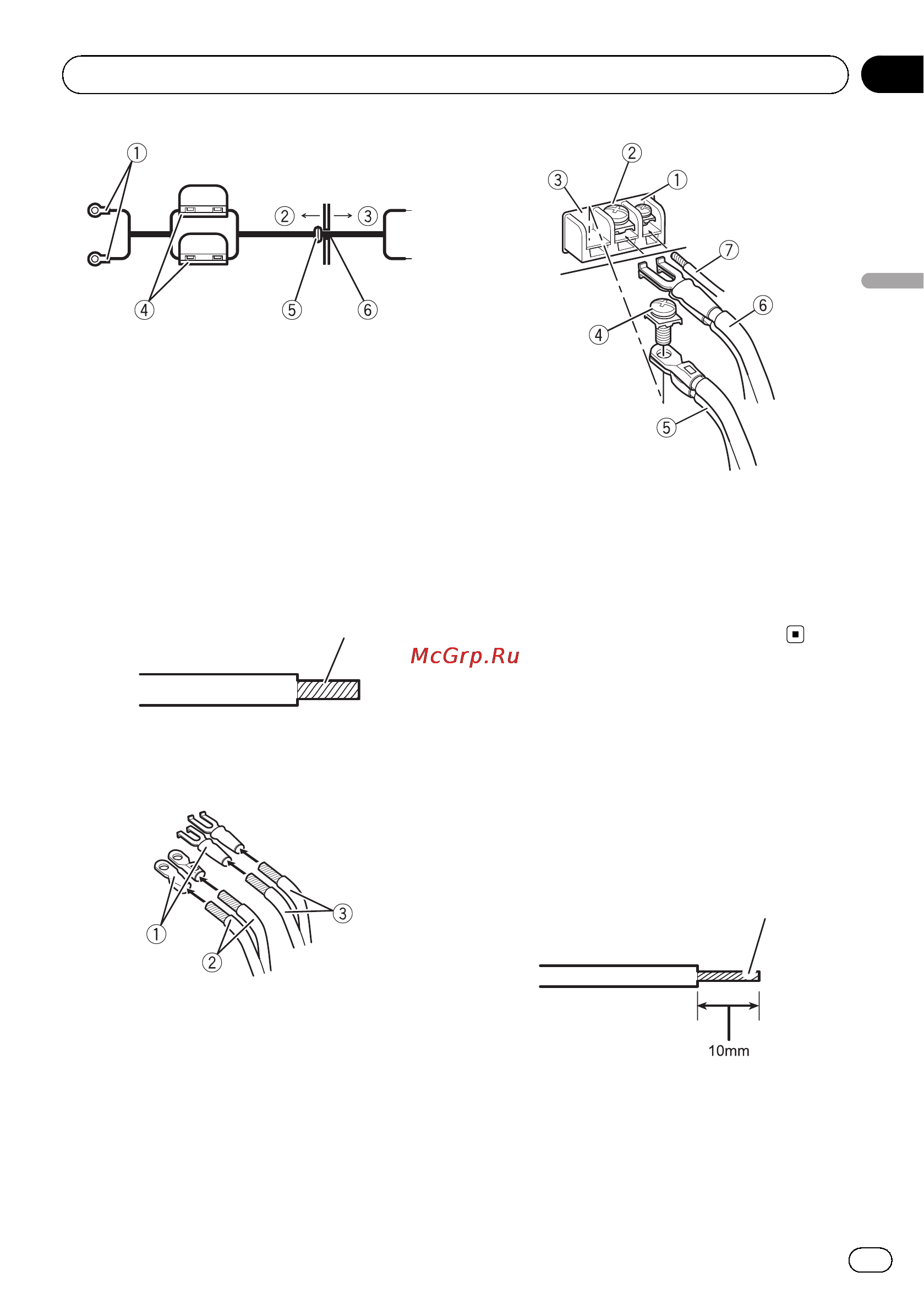

1 Borne positive (+)
2 Compartiment du moteur
3 Intérieur du véhicule
4 Fusible (30 A) × 2
5 Insérez la rondelle en caoutchouc du joint
torique dans la carrosserie du véhicule.
6 Percez un trou de 14 mm dans la carrosse-
rie du véhicule.
2 Torsadez le fil de la batterie, le fil de
terre et le fil de la télécommande du sys-
tème.
Torsadez
3 Fixez les cosses aux extrémités des fils.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
1 Cosse (vendue séparément)
2 Fil de la batterie
3 Fil de terre
4 Connectez les fils à la borne.
Fixez fermement les fils à l’aide des vis de la
borne.
1 Borne de la télécommande du système
2 Borne de masse
3 Borne d’alimentation
4 Vis de la borne
5 Fil de la batterie
6 Fil de terre
7 Fil de la télécommande du système
Connexion des bornes de
sortie des haut-parleurs
1 Utilisez une pince coupante ou un cou-
teau à lame rétractable pour dénuder l’ex-
trémité des fils des haut-parleurs et
exposer environ 10 mm de fil, puis torsadez
le fil.
Torsadez
2 Fixez les cosses aux extrémités des fils.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
Fr
19
Section
Français
03
Connexion des appareils
