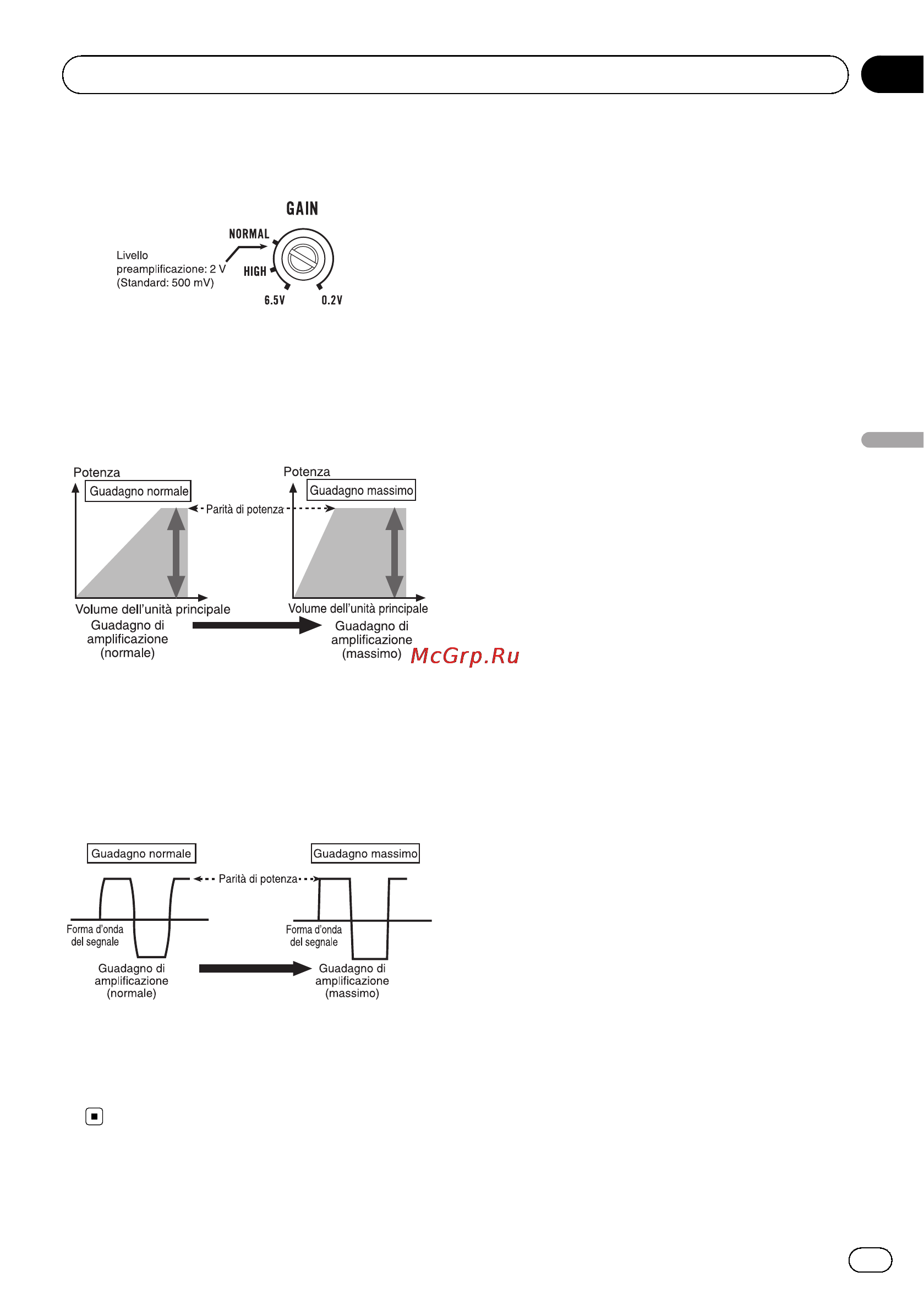

Comando del guadagno di questa
unità
L’illustrazione in alto mostra l’impostazione
NORMAL del guadagno.
Relazione tra il guadagno
dell’amplificatore e la potenza di
uscita dell’unità principale
Se il guadagno dell’amplificatore viene regola-
to su un livello eccessivo, si aumenterà la di-
storsione, non la potenza.
Forma d’onda del segnale con volume
di uscita eccessivo e comando del
guadagno dell’amplificatore
Forma d’onda del segnale distorta con livello
di uscita eccessivo, se si aumenta il guadagno
dell’amplificatore non si riesce ad ottenere un
aumento apprezzabile della potenza di usci-
ta.
