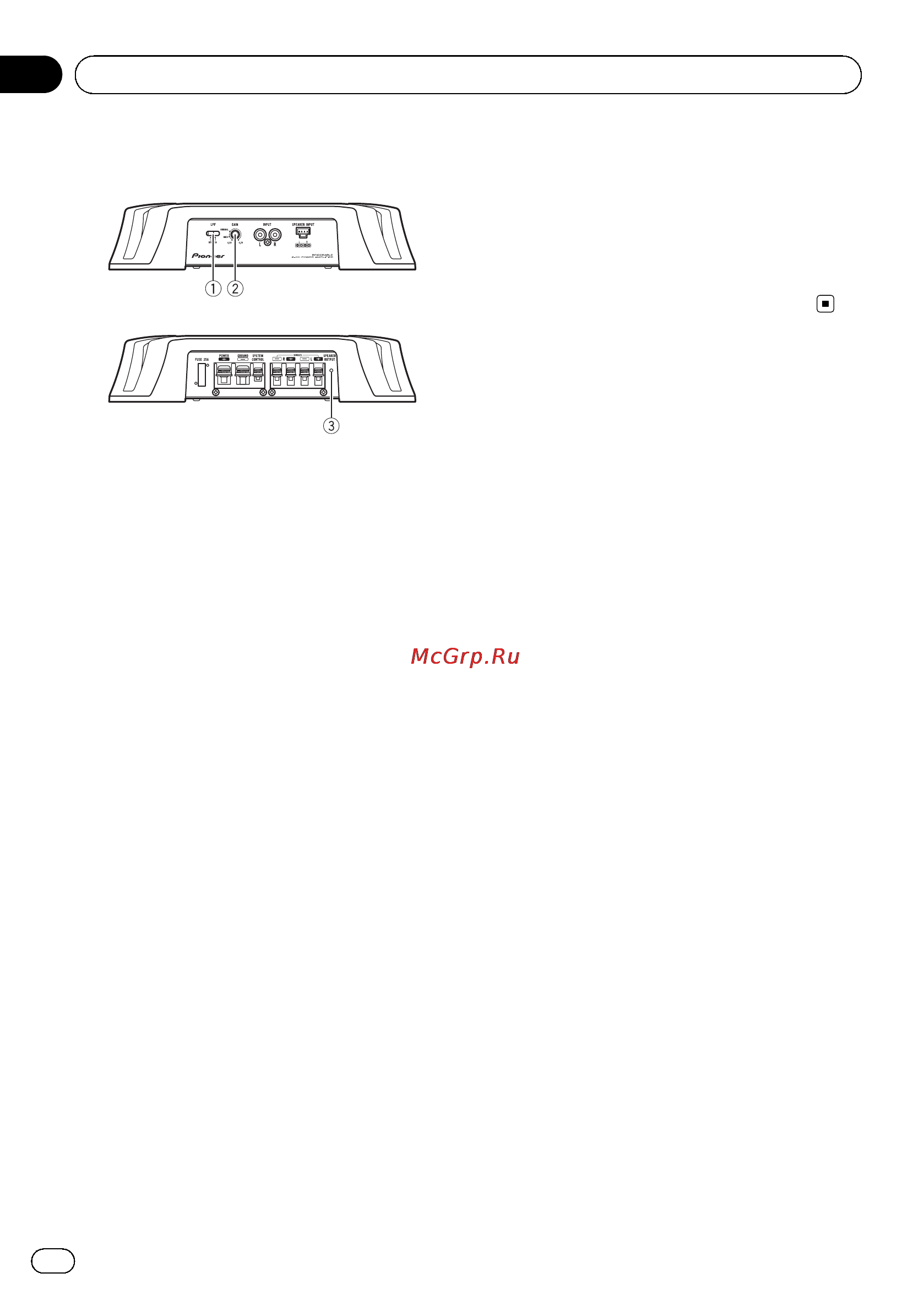

Nomenclatura
Lato frontale
Lato posteriore
Se è necessario regolare la posizione dell’in-
terruttore, utilizzare un cacciavite a testa piat-
ta.
1 Interruttore LPF (filtro passa basso)
Regolare il selettore a seconda del tipo di al-
toparlanti collegati.
! Se è collegato un subwoofer:
Selezionare ON. Questa impostazione
elimina le frequenze di gamma superiore
e trasmette frequenze di gamma inferio-
re.
! Se sono collegati altoparlanti a gamma
completa:
Selezionare OFF. OFF trasmette l’intera
gamma di frequenza.
2 Comando GAIN (guadagno)
Se il suono in uscita rimane basso anche
quando si aumenta il volume del car stereo,
portare i comandi su un livello inferiore. Se
quando si aumenta il volume del car stereo
il suono risulta distorto, portare i comandi
su un livello superiore.
! In caso di uso in combinazione con un
car stereo dotato di presa di tipo RCA
(uscita standard di 500 mV), portare i co-
mandi sulla posizione NORMAL. In caso
di uso in combinazione con un car stereo
Pioneer dotato di presa di tipo RCA con
uscita massima di 4 V, o più, regolare il li-
vello in modo che si adegui al livello di
uscita del car stereo.
! Se l’utilizzo del terminale d’ingresso
degli altoparlanti genera una grande
quantità di rumore, portare il comando
del guadagno ad un livello maggiore.
3 Indicatore di accensione
L’indicatore di accensione si illumina per in-
dicare che l’alimentazione è collegata.
Impostazione corretta del
guadagno
! È inclusa una funzione di protezione per
impedire malfunzionamenti dell’unità e/o
degli altoparlanti dovuti a livelli di uscita ec-
cessivi, o a uso o collegamenti non corretti.
! Se l’audio viene emesso a volume eccessi-
vo, e in altre condizioni di questo tipo, que-
sta funzione interrompe l’uscita per alcuni
secondi. L’uscita dell’audio riprende quan-
do il volume sull’unità principale viene ri-
dotto.
! Se l’uscita dell’audio viene interrotta, i co-
mandi del guadagno potrebbero essere
stati regolati in modo non corretto. Per as-
sicurare che l’audio venga emesso costan-
temente anche se il volume dell’unità
principale è alto, regolare il comando del
guadagno dell’amplificatore su un livello
adatto al livello massimo di uscita pream-
plificato dell’unità principale, in modo che
il volume non subisca variazioni e che si li-
mitino le emissioni audio eccessive.
! Anche se il volume e il guadagno sono re-
golati correttamente, l’audio dell’unità po-
trebbe venire periodicamente interrotto. In
questi casi, contattare la stazione assisten-
za Pioneer più vicina.
It
26
Sezione
02
Impostazione dell’unità
