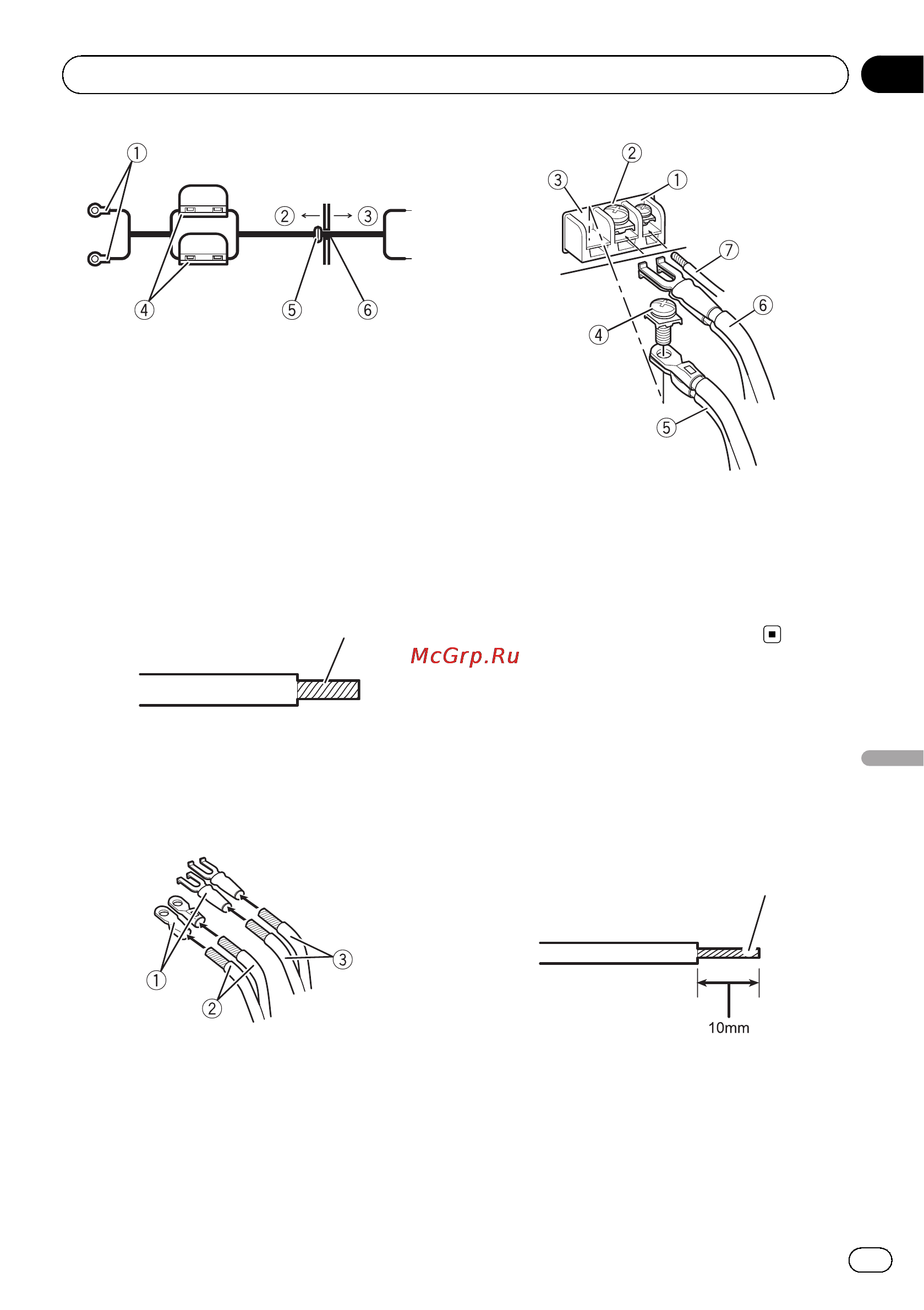

1 Positiver Pol (+)
2 Motorraum
3 Fahrzeuginnenraum
4 Sicherung (30 A) × 2
5 Führen Sie die O-Ring-Gummidichtung in
die Karosserie ein.
6 Bohren Sie ein 14-mm-Loch in die Karosse-
rie.
2 Verdrillen Sie das Batterie-, das Erd-
ungs- und das Systemfernbedienungska-
bel.
Verdrillung
3 Bringen Sie Kabelschuhe an den Kabel-
enden an.
Verwenden Sie eine Zange oder ein ähnliches
Werkzeug, um die Kabelschuhe fest an die
Kabel anzupressen.
1 Kabelschuh (als Sonderzubehör erhältlich)
2 Batteriekabel
3 Erdungskabel
4 Schließen Sie die Kabel an die Klemmen
an.
Befestigen Sie die Kabel sicher mit Hilfe der
Klemmenschrauben.
1 Klemme der Systemfernbedienung
2 Erdungsklemme
3 Stromklemme
4 Klemmenschrauben
5 Batteriekabel
6 Erdungskabel
7 Kabel der Systemfernbedienung
Anschließen der Lautspre-
cherausgangsklemmen
1 Verwenden Sie eine Drahtzange oder
ein Universalmesser, um circa 10 mm der
Enden des Lautsprecherkabels freizulegen
und verdrillen Sie dann die Drähte.
Verdrillung
2 Bringen Sie Kabelschuhe an den Kabel-
enden an.
Verwenden Sie eine Zange oder ein ähnliches
Werkzeug, um die Kabelschuhe fest an die
Kabel anzupressen.
De
55
Abschnitt
Deutsch
03
Anschließen der Geräte
