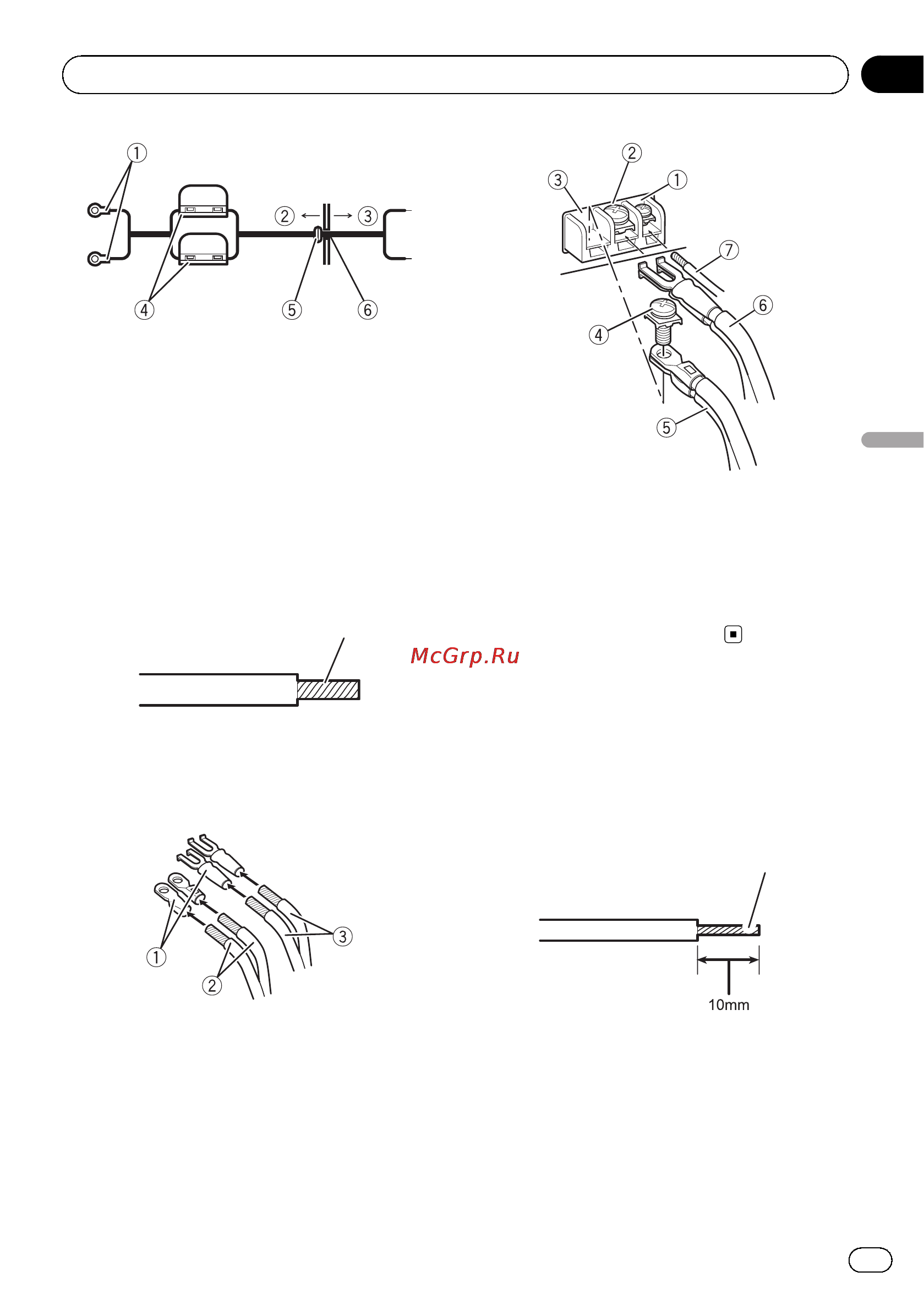

1 Terminale positivo (+)

2 Vano motore

3 Interno del veicolo

4 Fusibile (30 A) × 2

5 Inserire l’anello di tenuta toroidale in

gomma nella scocca del veicolo.

6 Praticare un foro da 14 mm nella scocca

del veicolo.

2 Torcere le estremità del cavo batteria,

del cavo di messa a terra e del cavo del te-

lecomando di sistema.

Torcere

3 Applicare i capocorda alle estremità dei

cavi.

Utilizzare pinze o un altro utensile per crimpa-

re i capocorda ai cavi.

1 Capocorda (venduto a parte)

2 Cavo batteria

3 Cavo di messa a terra

4 Collegare i cavi al terminale.

Fissare saldamente i cavi con le viti terminali.

1 Terminale telecomando sistema

2 Terminale di terra

3 Terminale di alimentazione

4 Viti terminali

5 Cavo batteria

6 Cavo di messa a terra

7 Cavo telecomando sistema

Collegamento dei terminali

di uscita altoparlanti

1 Utilizzare una pinza tagliacavi o una ta-

glierina per esporre l’estremità dei cavi

degli altoparlanti di circa 10 mm e torcerle.

Torcere

2 Applicare i capocorda alle estremità dei

cavi.

Utilizzare pinze o un altro utensile per crimpa-

re i capocorda ai cavi.

Sezione

Italiano

Collegamento delle unità
