Pioneer GM-3500T [78/84] Подключение громкоговорителей
![Pioneer GM-3500T [78/84] Подключение громкоговорителей](/views2/1002144/page78/bg4e.png)
Прочее оборудование (кроме
сабвуфера)
Канал громкого-
ворителя
Мощность
Двухканальный
выход
Максимальная входная
мощность:
Не менее 120 Вт
Одноканальный
выход
Максимальная входная
мощность:
Не менее 370 Вт

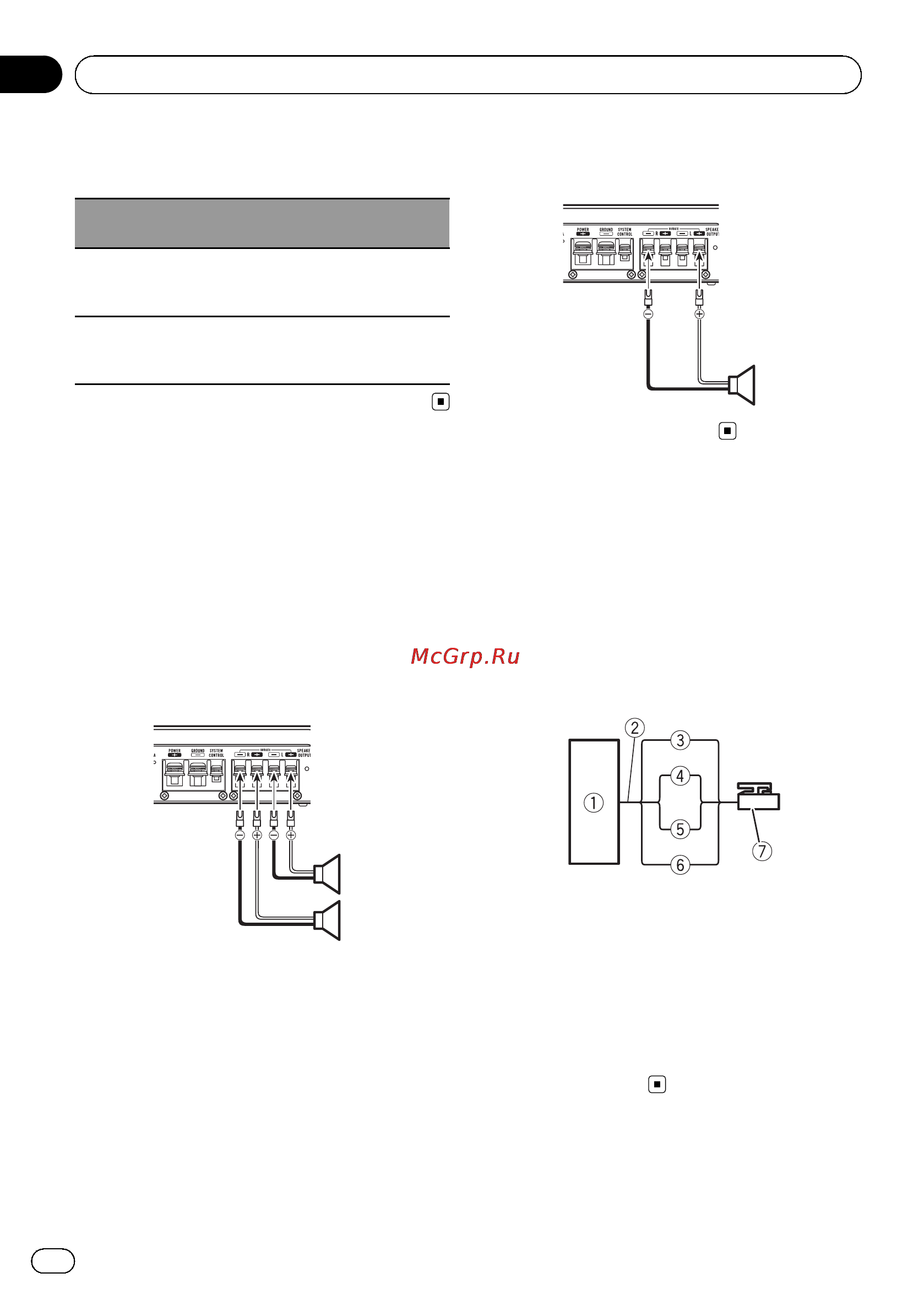

Подключение
громкоговорителей
Громкоговорители могут работать в двухка-
нальном (стерео) или одноканальном
(моно) режиме. Подсоедините выводы
громкоговорителей в соответствии с режи-
мом (см. приведенные ниже параметры).
Двухканальный выход (стерео)
1
2
1 Громкоговоритель (левый)
2 Громкоговоритель (правый)
Одноканальный выход
1
1 Громкоговоритель (моно)
Подключения с
использованием входного
провода громкоговорителя
Подключите выходные провода громкого-
ворителя к усилителю с помощью входного
провода, входящего в комплект поставки.
! Не используйте одновременно вход
RCA и вход громкоговорителя.
1 Автомобильная аудиосистема
2 Выход громкоговорителя
3 Белый/черный: Левый *
4 Белый: Левый +
5 Серый/черный: Правый *
6 Серый: Правый +
7 Входной разъем громкоговорителя
На входную клемму громкоговорителя дан-
ного устройства.
Ru
78
Раздел
03
Подключение устройств
