10

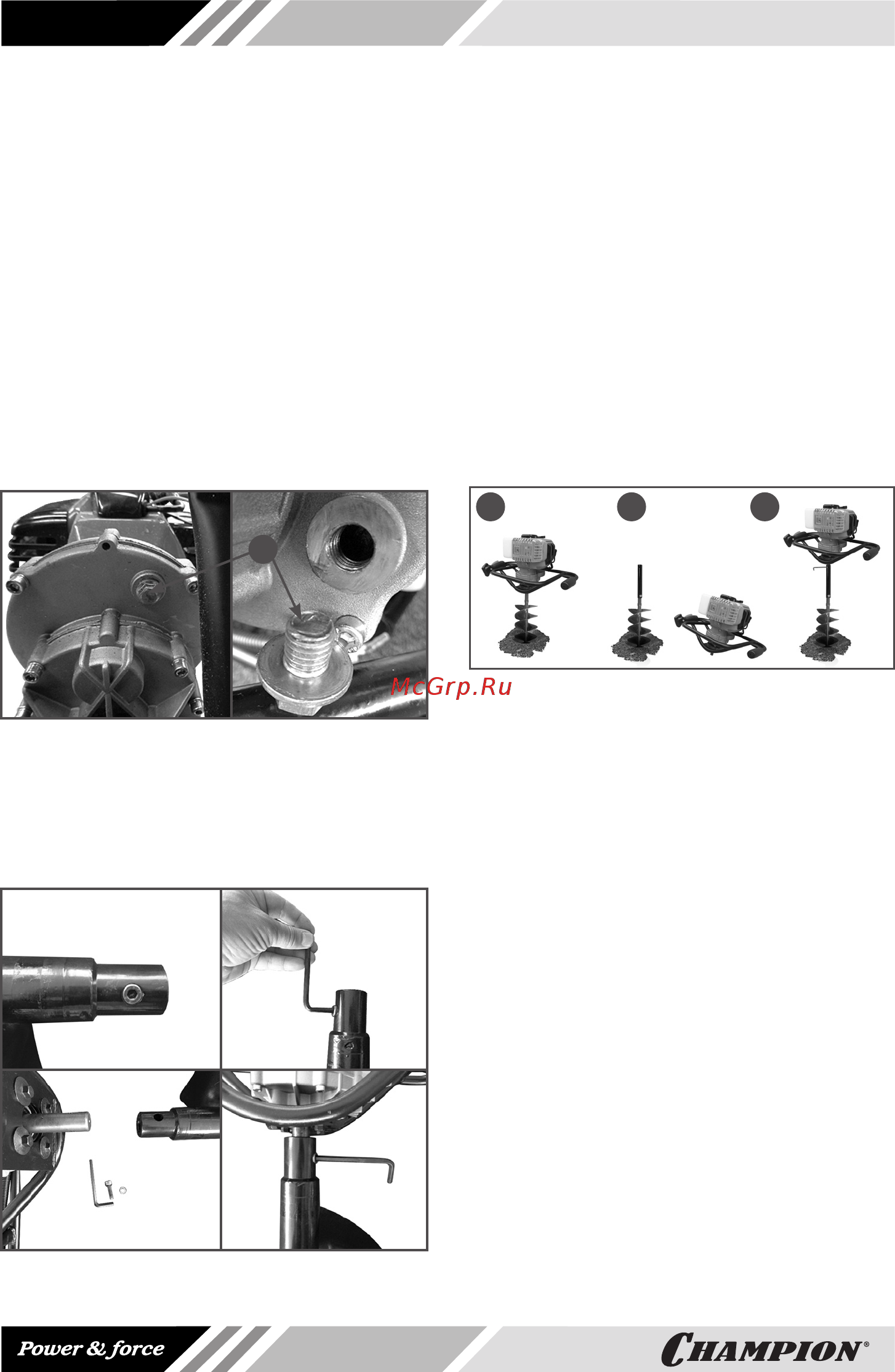

8.СБОРКА
Двигатель, редуктор и рама с рукоятка-
ми мотобура собраны и настроены на
заводе-изготовителе. Для работы необ-
ходимо установить шнек и удлинитель
(при необходимости). Корпус редуктора
должен быть заполнен смазкой на заво-
де-изготовителе. Для сборки мотобура
необходимо сделать следующее.
1. Извлеките винт (А) под блоком ре-
дуктора и проверьте наличие смазки
(Рис.2). При необходимости добавь-
те 50-100 г универсальной смазки
(CHAMPION EP-0).
Рис. 2 Проверка наличия смазки
2. Осторожно расположите двигатель
на ровной поверхности глушителем
вниз.
3. Снимите крепеж со шнека.
Рис. 3 Установка шнека
4. Вставьте узел шнека в вал отбора
мощности редуктора.
5. Совместите крепежное отверстие
вала отбора мощности с крепежным
отверстием шнека.
6. Закрепите шнек на валу отбора мощ-
ности с помощью прилагаемого кре-
пежа и надежно затяните его.
При установке удлинителя:
1. Пробурите скважины в земле глуби-
ной 30-50 см (Рис. 4А). Остановите
двигатель.
А В С
Рис. 4 Установка удлинителя
2. Снимите крепеж шнека (Рис.3). От-
соедините двигатель от шнека и убе-
рите его в сторону. Двигатель должен
опираться на грунт ручками и валом
отбора мощности.
3. Снимите крепеж удлинителя.
4. Вставьте удлинитель в вал шнека,
совместите отверстия, затем уста-
новите крепеж. Надежно затяните
(Рис. 4В).
5. Установите двигатель на вал удли-
нителя и закрепите его крепежом,
снятым в п.3. Надежно затяните
(Рис. 4С).
А
