2. Снимите внутреннюю крышку филь-
тра (Рис. 11В.).
3. Извлеките воздушный фильтр из кор-
пуса (Рис. 11С.) и проверьте его на от-
сутствие повреждений.
4. Поролоновый фильтр промойте в
теплой мыльной воде, отожмите и
просушите. Перед установкой по-
ролоновый фильтр смочите чистым
моторным маслом. Лишнее масло
отожмите. Поврежденный или сильно
загрязненный фильтр необходимо за-
менить.
5. Установите на место воздушный
фильтр и крышки воздушного филь-
тра.
6. Закрутите надежно винт крепления
крышки.
ОБСЛУЖИВАНИЕ
ТОПЛИВНОГО ФИЛЬТРА
Работа с грязным или поврежденным
топливным фильтром приводит к засоре-
нию деталей топливной системы, потере
мощности двигателя. Попадание грязи
в карбюратор приводит к выходу его из
строя.
ВНИМАНИЕ!
Выход из строя карбюратора
или двигателя при работе без
фильтра, с грязным или по-
врежденным топливным фильтром не
подлежит ремонту по гарантии.
Для проверки или замены топливного
фильтра:
1. Снимите крышку топливного бака.
2. Согните кусок мягкого провода в виде
небольшого крючка.
3. Зацепите крючком топливный шланг с
фильтром и вытяните через заливную
горловину (Рис.12).
ПРИМЕЧАНИЕ!
Не вытягивайте топливный
шланг полностью из бака. До-
статочно вытащить наружу
часть шланга с фильтром.
4. Отделите фильтр скручивающим дви-
жением.
5. Установите новый фильтр. Верните
топливный шланг в бак. Убедитесь,
что фильтр лежит на дне бака.
6. Установите крышку топливного бака.
ВНИМАНИЕ!
Топливный фильтр не подле-
жит очистке, только замене.

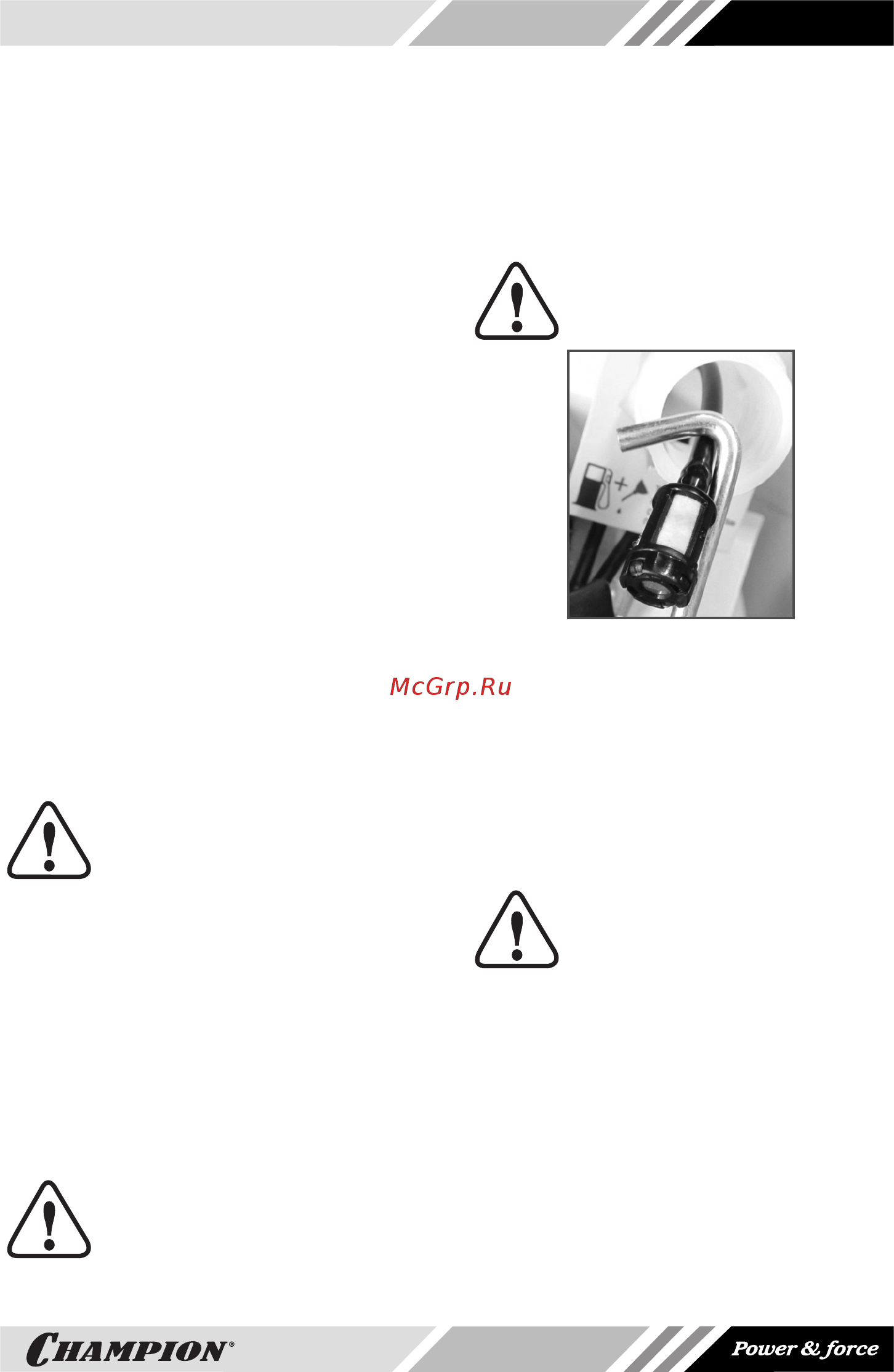

Рис. 12 Извлечение топливного фильтра
ОБСЛУЖИВАНИЕ
СВЕЧИ ЗАЖИГАНИЯ
Для эффективной работы двигателя,
свеча зажигания должна быть исправ-
ной, не иметь сколов и трещин в изолято-
ре, иметь соответствующий зазор между
электродами. Рекомендованная свеча
зажигания ВМ6А.
ВНИМАНИЕ!
Выход из строя двигателя при
использовании для работы
свечи зажигания, отличной по
своим параметрам от рекомендован-
ной не подлежит ремонту по гарантии.
1. Отсоедините колпачок свечи зажига-
ния и удалите грязь вокруг свечи за-
жигания.
2. Открутите свечу зажигания свечным
ключом.
ВНИМАНИЕ!
Никогда не выкручивайте свечу, пока
двигатель полностью не остыл – опас-
ность повреждения резьбовой части
свечного отверстия.
