7.ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ

УПРАВЛЕНИЯ

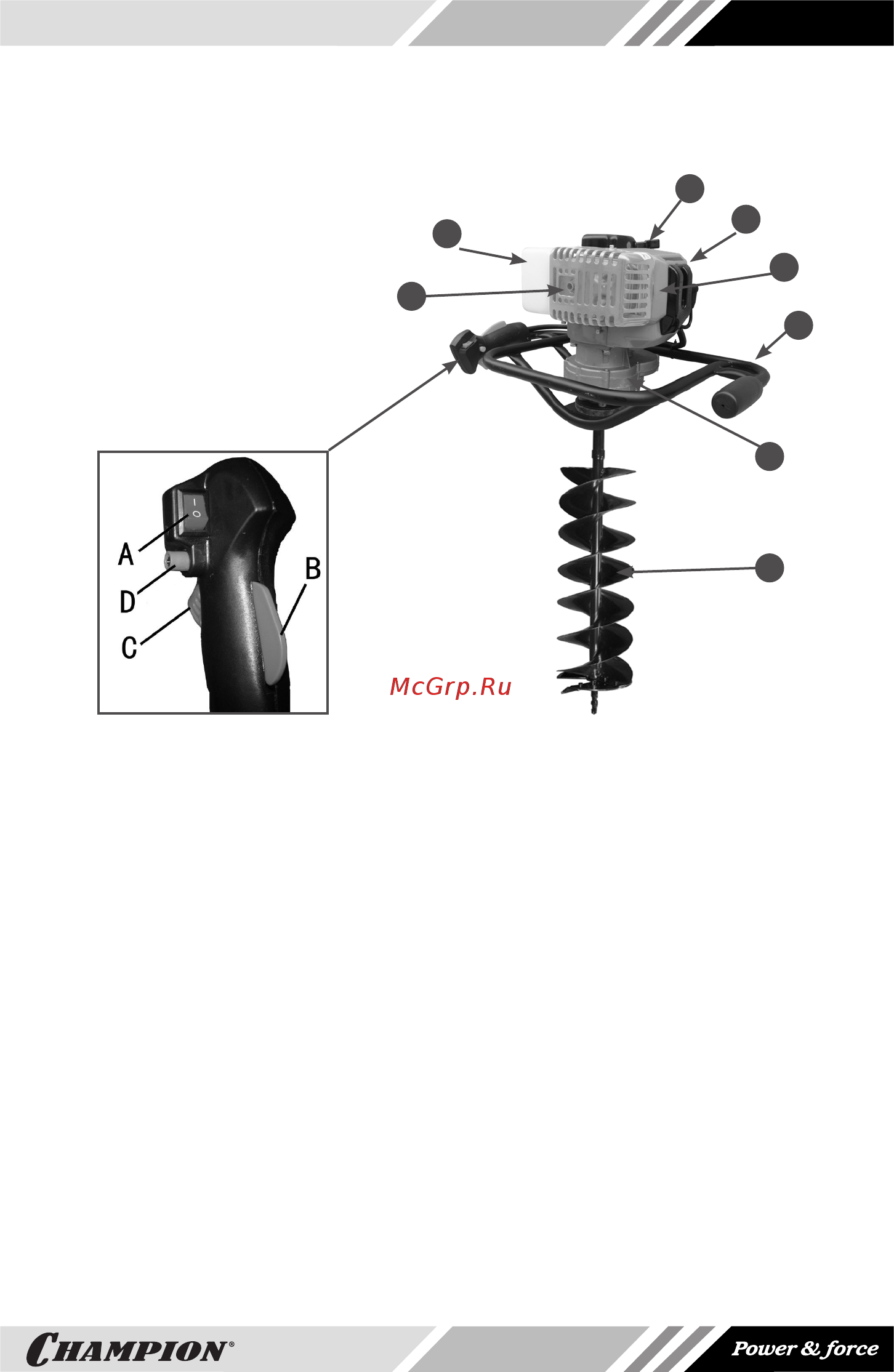

Рис. 1 Расположение основных узлов и органов управления мотобуром

1. Рама с рукоятками

2. Двигатель

3. Редуктор

4. Шнек

5. Стартер

6. Воздушный фильтр

7. Топливный бак

8. Глушитель.

Органы управления:

А-выключатель зажигания;

В-Рычаг блокировки курка газа;

С-Курок газа;

D- Фиксатор

ПРИНЦИП РАБОТЫ

И УСТРОЙСТВО МОТОБУРА

Принцип работы мотобура основан на

технологии шнекового бурения.

Одноцилиндровый, двухтактный бензи-

новый двигатель с воздушным охлажде-

нием закреплен на раме с рукоятками.

Крутящий момент от вращающегося ко-

ленчатого вала двигателя через муфту

сцепления центробежного типа переда-

ется на редуктор, который понижает ско-

рость вращения и увеличивает крутящий

момент, передаваемый на шнек.

Шнек устроен таким образом, что его

окончание врезается в землю, а вырыва-

емая земля по спирали шнека извлекает-

ся на поверхность во время бурения. Для

достижения требуемой глубины бурения

могут применяться удлинители.
