13

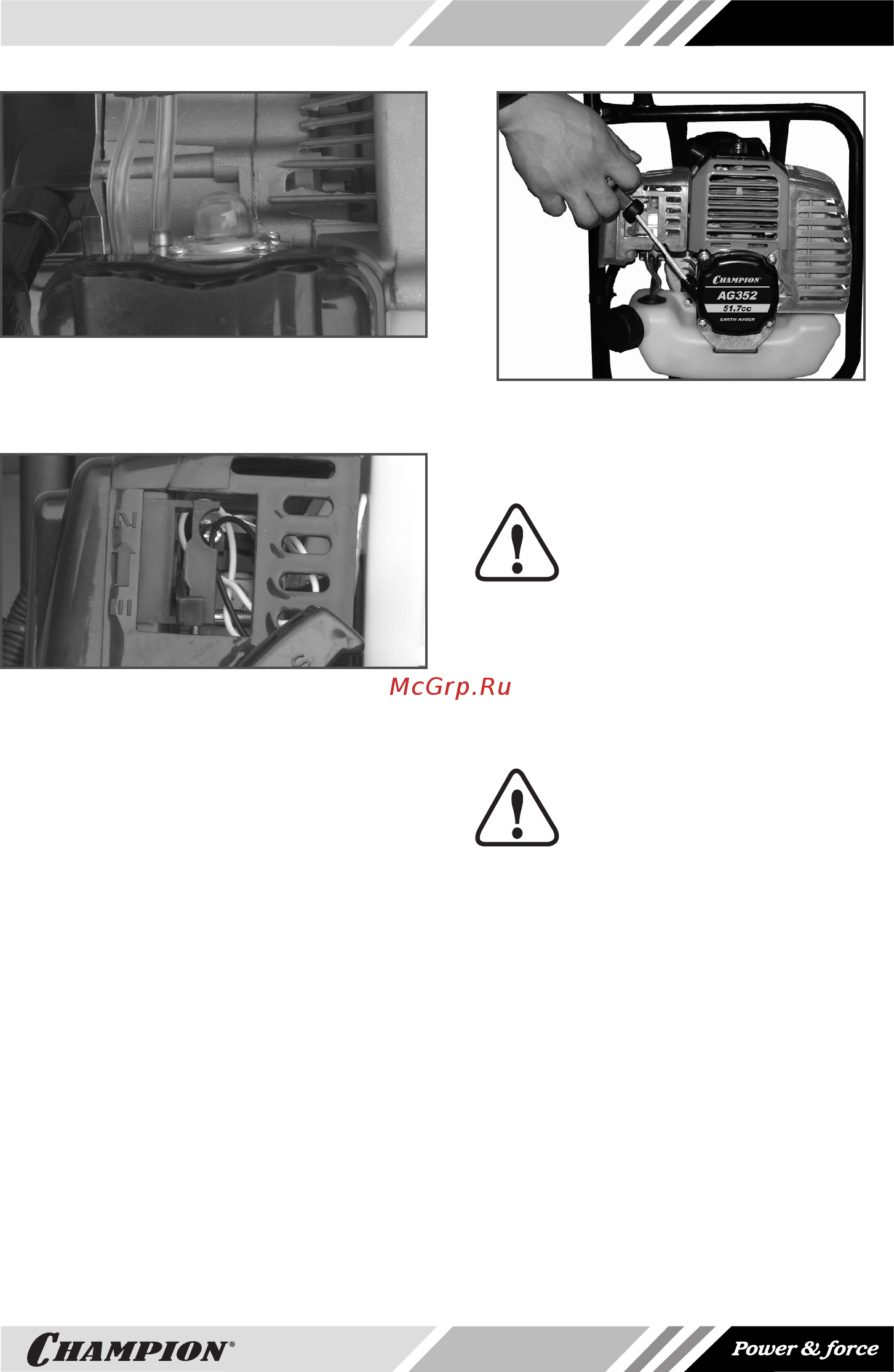

Рис. 5 Ручной топливный насос.
4. Закройте воздушную заслонку. Для
этого рычаг заслонки переведите в
верхнее положение (Рис. 6).
Рис. 6 Рычаг воздушной заслонки
5. Выключатель зажигания (А) установи-
те в положение «I» Рис.1. Удерживая
рычаг блокировки курка газа (В) на-
жмите на курок газа (С). Для облегче-
ния запуска зафиксируйте курок газа
стопором (D) Рис.1.
6. Выберите свободный ход шнура стар-
тера (Рис. 7). Для этого потяните за
ручку стартера до тех пор, пока не
почувствуете сопротивление, затем
произведите резкий рывок за ручку.
Повторите эти действия 5-6 раз до
первой вспышки двигателя. Двига-
тель запускается только на короткое
время и сразу глохнет.
7. После первого запуска откройте воз-
душную заслонку, для этого переве-
дите рычаг управления воздушной за-
слонкой в нижнее положение (Рис. 6).
8. Не забывая выбирать свободный ход
шнура стартера, резко дерните за
ручку стартера 1-2 раза. Двигатель
должен завестись.
Рис. 7 Свободный ход шнура стартера
9. После запуска переведите рычаг газа
в режим холостого хода и прогрейте
двигатель в течение 1-2 минут.
ВНИМАНИЕ!
Всегда при запуске выбирайте
свободный ход шнура стар-
тера. Не вытягивайте при
запуске до упора шнур стартера. Не
отпускайте ручку стартера, когда она
находится в верхнем положении. Невы-
полнение этих требований при запуске
может привести к поломке деталей
стартера и не подлежит ремонту по
гарантии.
ВНИМАНИЕ!
При запуске прогретого дви-
гателя воздушную заслонку не
закрывать, свечу зальет бен-
зином и двигатель будет не запустить.
Если двигатель не запускается, возмож-
но, что вы пропустили первую вспышку,
и свечу залило бензином. В этом случае
необходимо выполнить следующие дей-
ствия:
1. Выверните и просушите свечу зажига-
ния.
2. Выключатель зажигания установите в
положение «O» (Рис.1 поз. А).
3. Переверните мотобур свечным от-
верстием вниз и, нажав на курок газа,
протяните несколько раз за рукоятку
стартера для удаления лишнего то-
плива из цилиндра.
4. Установите свечу на место.
