20
3. Проверьте свечу зажигания. Если
электроды изношены или поврежде-
на изоляция, замените свечу.
4. Измерьте зазор между электродами
свечи зажигания специальным щупом.
Зазор должен быть 0,6-0,65мм (Рис.13).
При увеличении или уменьшении тре-
буемого зазора рекомендуется заме-
нить свечу, так как регулировка зазора
может привести к изменению качества
искрообразования.
5. Аккуратно закрутите свечу руками.
6. После того, как свеча зажигания уста-
новлена на место, затяните её свеч-
ным ключом.
7. Установите на свечу колпачок.

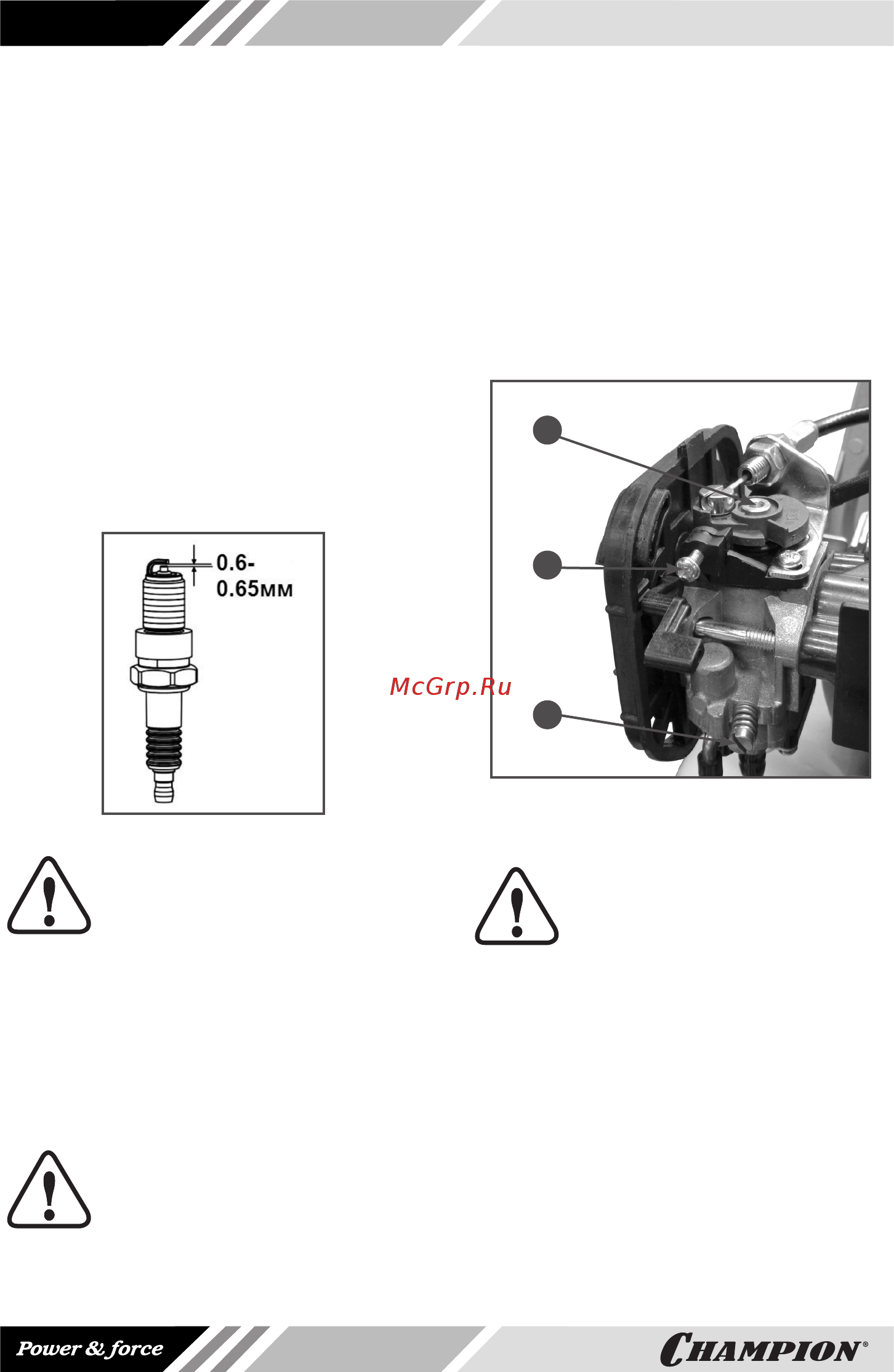

Рис.13 Свеча зажигания
ВНИМАНИЕ!
При установке новой свечи за-
жигания, для обеспечения тре-
буемой затяжки, заверните
свечу ключом на ½ оборота после по-
садки буртика свечи на уплотнитель-
ную шайбу. При установке бывшей в
эксплуатации свечи зажигания, для обе-
спечения требуемой затяжки заверни-
те свечу ключом на ¼–⅛ часть оборота
после посадки буртика свечи на уплот-
нительную шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть
надежно затянута. Не заверну-
тая должным образом или чрез-
мерно затянутая свеча зажигания может
привести к повреждению двигателя.
НАСТРОЙКА КАРБЮРАТОРА
На новом мотобуре карбюратор настро-
ен на заводе и не требует дополнитель-
ных регулировок. Карбюратор имеет три
регулировочных винта: винт «L»- регули-
рует количество топливной смеси; винт
«Н»- регулирует качество смеси на мак-
симальных оборотах; винт «Т»- регули-
рует обороты холостого хода. Располо-
жение винтов регулировки карбюратора
приведено на Рис.14.
1
2
3
Рис. 14 Расположение винтов регулировки
карбюратора.
1- Винт «L». 2 - Винт «Н». 3- Винт «Т».
ПРИМЕЧАНИЕ!
Допускается самостоятельно
регулировать обороты холо-
стого хода винтом «Т».
При закручивании болта по часовой
стрелке обороты двигателя увеличива-
ются, при откручивании - уменьшаются.
При правильном положении винта дви-
гатель устойчиво работает на холостых
оборотах, шнек не вращается. Обороты
холостого хода могут меняться в зави-
симости от температуры окружающего
воздуха, влажности и атмосферного дав-
ления воздуха. На новом мотобуре после
выработки 2-3 полных заправок топлив-
ного бака поворотом винта возможно из-
менение оборотов холостого хода.
