21
ПРИМЕЧАНИЕ!
Обороты холостого хода ре-
гулируются на прогретом дви-
гателе.
Винт «Н» регулирует качество топлив-
ной смеси, т.е. соотношение бензин/воз-
дух. Закручивая винт «Н» вы обедняете
топливную смесь, откручивая винт «Н»,
вы обогащаете топливную смесь. От пра-
вильного положения винта «Н» зависит
нормальная работа двигателя.
Настройка винта «Н» на бедную смесь
приводит к потере мощности и выходу
двигателя из строя.
ВНИМАНИЕ!
Все настройки карбюрато-
ра с помощью винтов «L» и
«Н» необходимо производить
в сервисном центре с использованием
электронного тахометра.
ВНИМАНИЕ!
Выход из строя двигателя мо-
тобура вследствие работы на
неправильно отрегулирован-
ном карбюраторе не подлежит ремон-
ту по гарантии.
ОБСЛУЖИВАНИЕ РЕДУКТОРА
Каждые 100 часов работы добавляй-
те 50-100 г смазки в корпус редуктора
(Рис.15). В качестве смазки используйте
универсальную смазку CHAMPION EP-0.

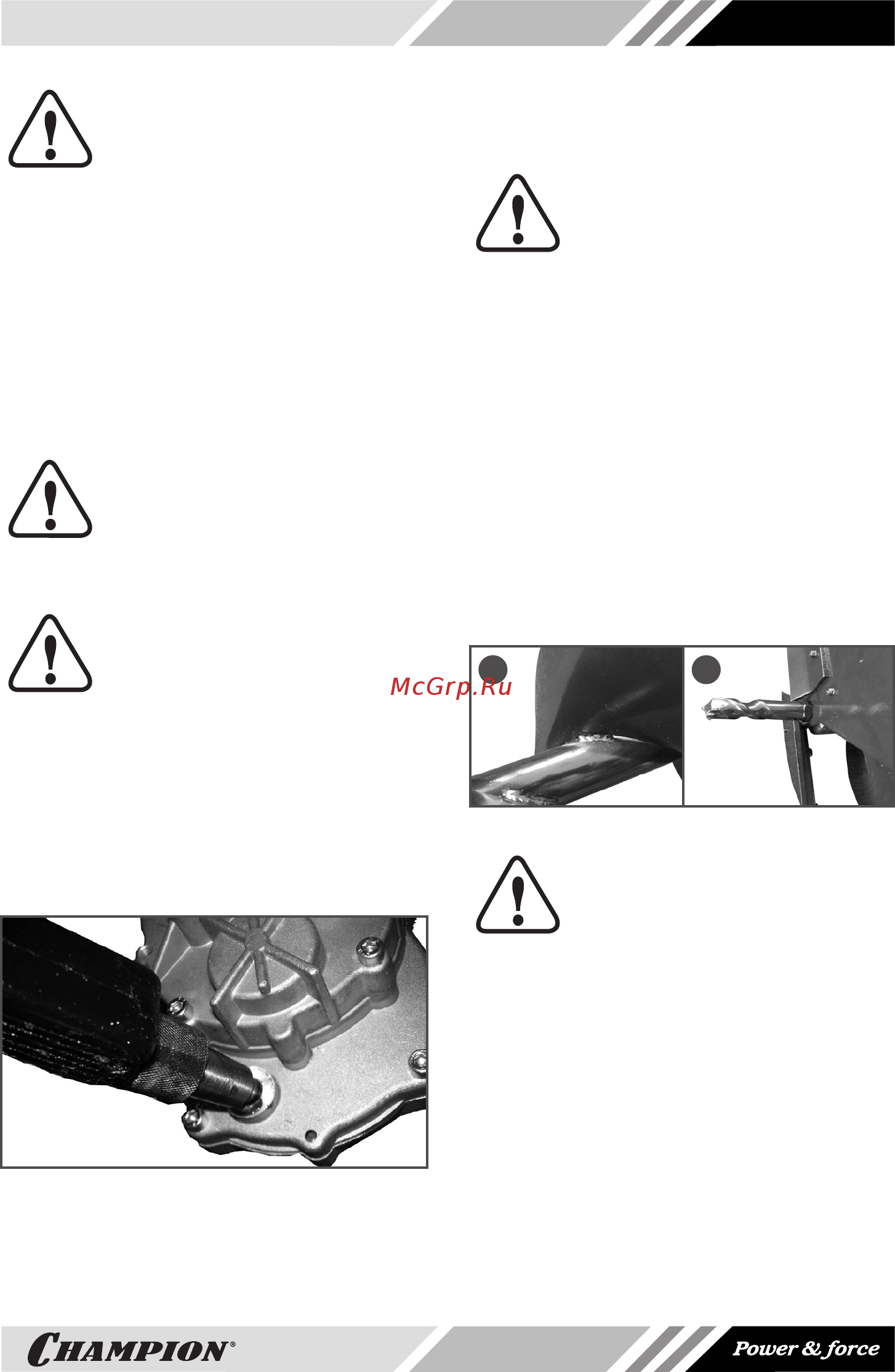

Рис. 15 Замена масла в корпусе редуктора
ОЧИСТКА ТОПЛИВНОГО БАКА
Рекомендуется не реже одного раза в
месяц (в зависимости от интенсивности
работы) очищать топливный бак от по-
павшего мусора и промывать его чистым
бензином.
ВНИМАНИЕ!
Запрещается использовать
для промывки бака агрессив-
ные химические жидкости
(ацетон, уайт-спирит, дизельное то-
пливо и т.п.). Это приведет к преждев-
ременному выходу его из строя и не
подлежит ремонту по гарантии.
ОБСЛУЖИВАНИЕ
ШНЕКА И УДЛИНИТЕЛЯ
При проверке шнека и удлинителя обра-
щайте внимание на исправность и нали-
чие крепежных элементов (Рис. 16А) —
отсутствующих/ослабших гаек, болтов и
винтов, прочность крепления спирали
шнека (Рис.16В), дефекты спирали, ис-
правность сменных ножей и прочность
их крепления.
Рис. 16 Крепежные элементы шнека
ОСТОРОЖНО!
Лезвия шнека для льда очень
острые. При обращении с
ними или их замене используй-
те перчатки.
Немедленно замените шнек, при нали-
чии на нем каких-либо трещин или по-
вреждений.
Немедленно замените удлинитель при
обнаружении дефектов мест крепления
или искривления удлинителя.
Проверьте остроту ножа, заточите его
или замените (см. Таблицу 1) при необ-
ходимости.
Предпринимайте доступные меры по
защите металла шнека и удлинителя от
коррозии.
А В
