Onkyo TX-SR309 [10/56] Подсоединение av ресивера
![Onkyo TX-SR309 [10/56] Подсоединение av ресивера](/views2/1221625/page10/bga.png)
10
Ру
Connections
Подсоединение AV ресивера
Подсоединение колоночных кабелей

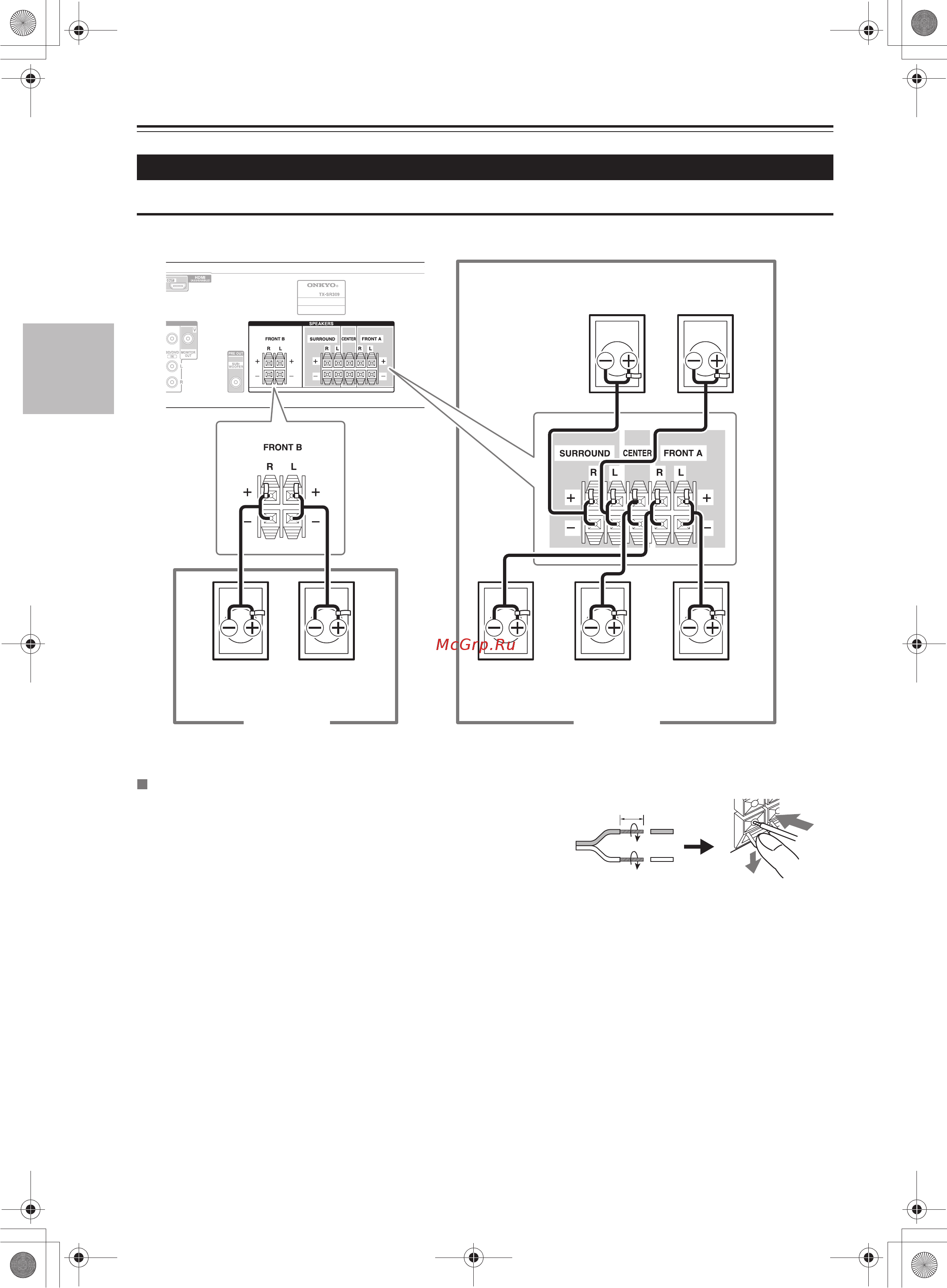

На следующем рисунке представлена схема подсоединения каждого комплекта АС к клеммам.
Нажимные колоночные клеммы
· Зачистите примерно по 10 -12 мм изоляции с концов кабеля
и плотно скрутите жилы проводника.
· Отогнув пружину клеммы, вставьте зачищенный конец кабеля
и отпустите головку клеммы.
Подсоединение ваших акустических систем
Surround
right
Surround
left
tfel A tnorFtfel B tnorFthgir B tnorF Front A right Center
Speakers ASpeakers B
3/8" to 1/2" (10 to 12 мм)
