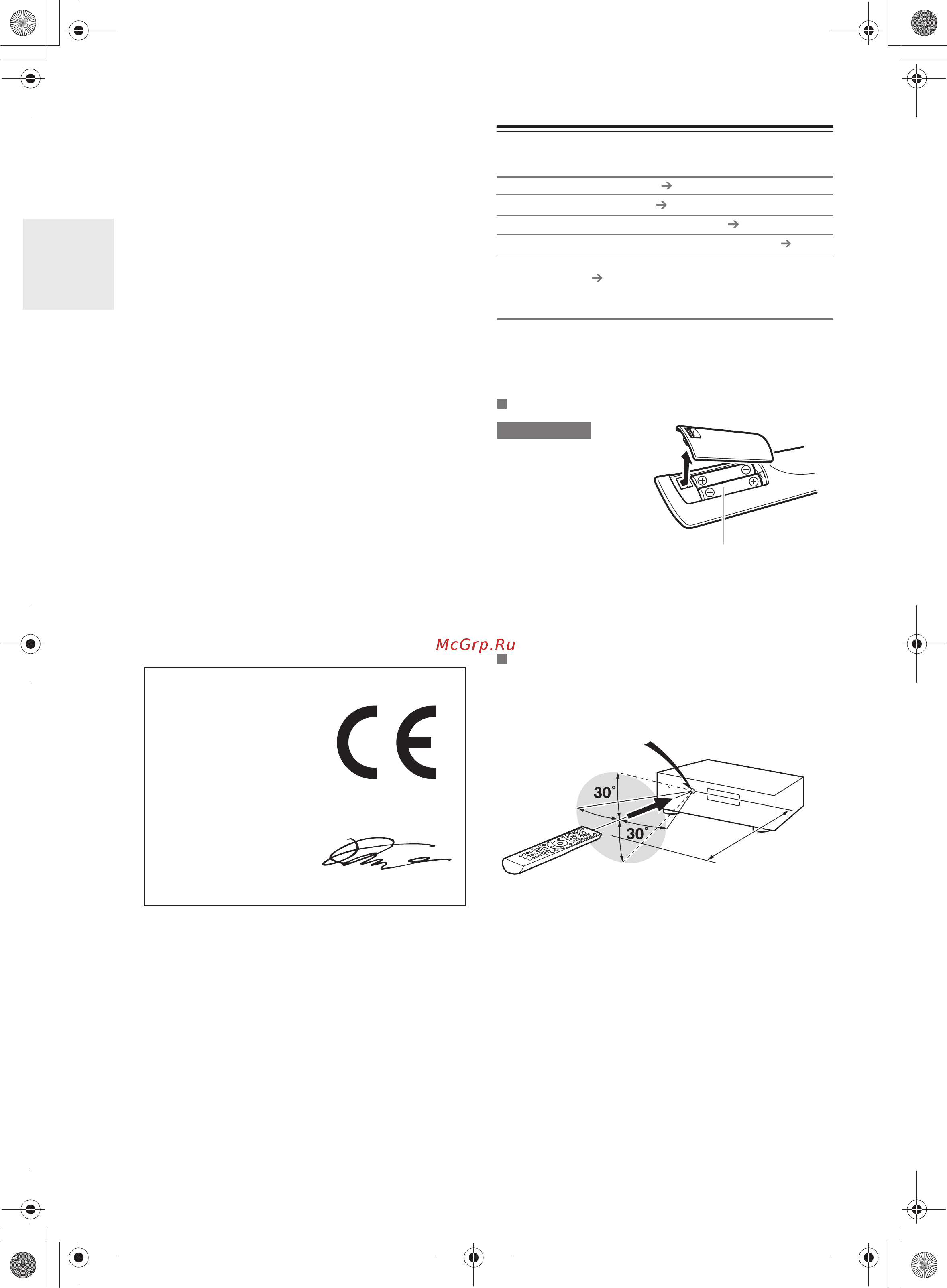

![Onkyo TX-SR309 [4/56] Поставляемые аксессуары](/views2/1221625/page4/bg4.png)
4
Ру
Модели для Великобритании
Замена или установка сетевого штекера переменного
тока на сетевой шнур этого прибора должна быть
выполнена только квалифицированным
обслуживающим персоналом.
ВАЖНО
Провода в сетевом шнуре имеют цветовую
маркировку в соответствии со следующим кодом:
Синий: Нейтраль
Коричневый: Фаза
Поскольку цвета проводов в сетевом шнуре этого
прибора могут не соответствовать цветовой
маркировке, идентифицирующей выводы в вашем
штекере, выполните следующие действия:
Синий провод должен быть подсоединен к выводу
с черной маркировкой или буквой N.
Коричневый провод должен быть подсоединен
к выводу с красной маркировкой или буквой L.
ВАЖНО
Штекер оснащен соответствующим предохранителем.
Если предохранитель подлежит замене, предохранитель
для замены должен соответствовать ASTA или
BSI – DS1362 и иметь тот же самый паспортный ток,
который указан на штекере. Проверьте маркировку
ASTA или BSI на корпусе предохранителя.
Если штекер сетевого шнура не подходит к вашим
стенным розеткам, отрежьте его и оснастите шнур
подходящим штекером. Установите надлежащий
предохранитель в штекер.
Для европейских моделей
Поставляемые аксессуары
Убедитесь, что в комплект поставки аппарата входят
следующие аксессуары:
*
В каталогах и на упаковке, буква в конце названия изделия
указывает на его цвет. Параметры и функциональные
возможности не зависят от цвета.
УСТАНОВКА БАТАРЕЙ
Примечания:
•
•
•
•
Если пульт ДУ не работает
надлежащим образом,
замените оба элемента
питания одновременно.
Не используйте вместе
новый и старый элементы
питания или элементы
питания различных типов.
Если пульт не будет использоваться в течение длительного
времени, извлеките элементы питания во избежание утечки
и коррозии.
Немедленно извлекайте разряженные элементы питания
во избежание утечки и коррозии.
НАЦЕЛИВАНИЕ ПУЛЬТА ДУ
Чтобы использовать пульт ДУ, направьте его на датчик
дистанционного управления AV-ресивера, как показано ниже.
Декларация соответствия европейским
техническим стандартам (СЕ).
We,
ONKYO EUROPE
ELECTRONICS GmbH
LIEGNITZERSTRASSE 6,
82194 GROEBENZELL,
GERMANY
GROEBENZELL, GERMANY
ONKYO EUROPE ELECTRONICS GmbH
K. MIYAGI
declare in own responsibility, that the ONKYO product
described in this instruction manual is in compliance with the
correspondi ng technical standards such as EN60065,
EN55013, EN55020 and EN61000-3-2, -3-3.
Комнатная FM антенна ( стр.16)
Рамочная АМ антенна ( стр.16)
Шнур питания (модели для Тайваня) ( стр.16)
Наклейки на кабели для акустических систем ( стр.11)
Пульт ДУ (RC799M) и два элемента питания
(типа АА/R6) (
стр.4)
(Примечание для Китая: батареи для пульта
в комплект поставки не входят).
Батареи (AA/R6)
Сенсор дистанционного управления
AV ресивер
Примерно 5 м
