Onkyo TX-SR309 [43/56] Обнаружение и устранение неисправностей
![Onkyo TX-SR309 [43/56] Обнаружение и устранение неисправностей](/views2/1221625/page43/bg2b.png)
43
Ру
Appendix
Обнаружение и устранение неисправностей
Если возникли проблемы с AV ресивером, попробуйте
отыскать решение в этом разделе. Если вы не можете
решить проблему самостоятельно, обратитесь к вашему
дилеру Onkyo.
Не могу включить AVресивер
AVресивер неожиданно выключается
Когда питание включается вновь после
перерыва, на дисплее возникает сообщение
“CHECK SP WIRE”
Звук отсутствует или он очень тихий
Если вы не можете решить проблему самостоятельно,
попробуйте переустановить AV-ресивер, прежде чем
обратиться к вашему дилеру Onkyo.

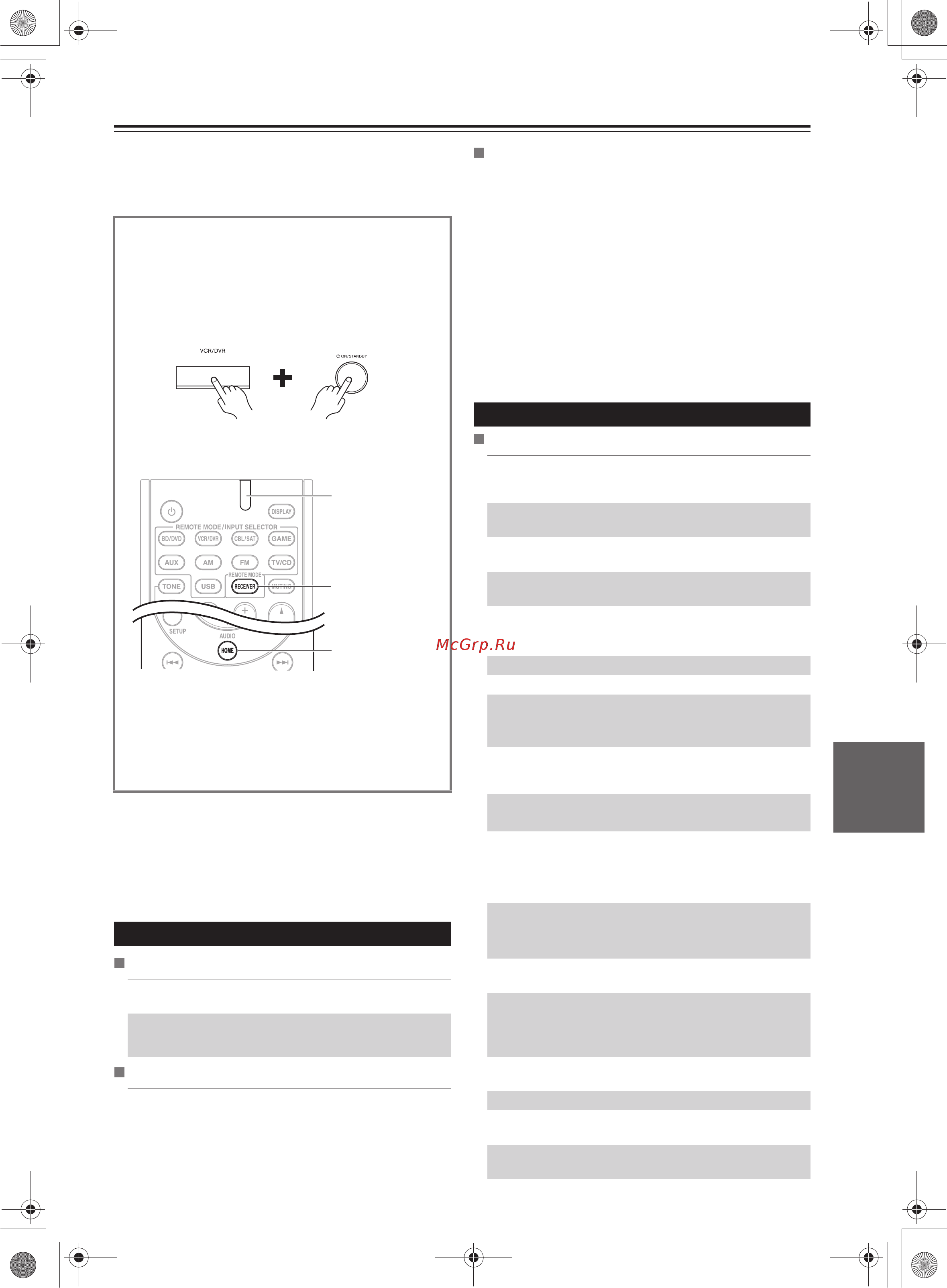

Чтобы сбросить все установки к их заводским
значениям по умолчанию, удерживая в нажатом
состоянии кнопку VCR/DVR, нажмите кнопку
STANDBY/ON. На дисплее появится надпись
"Clear" и AV-ресивер перейдет в ждущий режим.
Для сброса пульта к заводским настройкам, нажмите
и удержите кнопку HOME, одновременно удерживая
нажатой кнопку RECEIVER (около 3 секунд). Через
30 секунд нажмите кнопку RECEIVER еще раз.
Экранные меню настройки появляются только на
TV, подсоединенном к выходу HDMI OUT. Если ваш
TV подсоединен к выходу MONITOR OUT V, или
COMPONENT VIDEO OUT, используйте дисплей
AV ресивера для смены установок.
Питание
—
—
При срабатывании функции Auto Standby,
AV ресивер автоматически переходит в режим
ожидания standby.
34
HOME
RECEIVER
Remote indicator
Активирована схема защиты усилителя.
Немедленно отключите сетевой шнур от
настенной розетки. Отсоедините все кабели
акустических систем и входных источников
и оставьте ресивер с отключенным сетевым
шнуром на 1 час. После этого, подсоедините
снова сетевой шнур и установите громкость
на максимум. Если ресивер остается включенным,
установите громкость на минимум, отсоедините
сетевой шнур и подсоедините снова ваши
акустические системы и входные источники.
Если ресивер отключается при установке
громкости на максимум, отсоедините сетевой
шнур и обратитесь к вашему дилеру Onkyo.
—
Аудио
26
30
12
13-15
11
18
11
18
28
28
49
—
—
14
—
23
31
34
Отметим, что переустановка AV-ресивера удалит
все предварительные настройки на радиостанции
и пользовательские настройки.
Убедитесь, что сетевой шнур должным образом
вставлен в настенную розетку.
Отсоедините сетевой шнур от стенной розетки,
подождите 5 секунд или больше, затем вставьте
шнур снова.
Нажмите кнопку SPEAKERS A или B чтобы
включить индикатор той группы колонок, от
которой вы хотите получить звук.
Убедитесь, что цифровой входной источник
выбран правильно.
Убедитесь, что все аудио разъемы вставлены до
конца (стр.12).
Убедитесь, что входы и выходы всех компонентов
подсоединены правильно (стр.13-15).
Убедитесь, что полярность кабелей для акусти-
ческих систем правильная, и что зачищенные
провода находятся в контакте с металлической
частью каждой клеммы для громкоговорителя.
Убедитесь, что входной источник выбран правильно.
Убедитесь, что кабели акустических систем не закорочены.
Проверьте громкость. AV-ресивер спроектирован
для получения удовольствия от домашнего театра.
Он имеет широкий диапазон громкости,
допускающий точную регулировку.
Если на дисплее мигает индикатор MUTING,
нажмите кнопку MUTING на пульте, чтобы
отменить приглушение звука.
Пока наушники подключены к гнезду PHONES,
из акустических систем звук отсутствует.
Если отсутствует звук от проигрывателя DVD,
подключенного к входу HDMI IN, проверьте
настройки выхода проигрывателя DVD, и
убедитесь, что выбран поддерживаемый аудио
формат.
Проверьте настройку цифрового звукового выхода
на подключенном устройстве. На некоторых
игровых консолях, поддерживающих DVD,
настройкой по умолчанию является “off”.
Для некоторых видеодисков DVD вам потребуется
выбрать в меню формат звукового выхода.
Если ваш проигрыватель грампластинок не имеет встроенного
усилителя-корректора, вы должны подключить таковой между
проигрывателем и ресивером/усилителем. Чтобы использовать
проигрыватель грампластинок, оборудованный звукоснимателем
МС-типа, требуется покупной предварительный усилитель для
звукоснимателя МС, или трансформатор и усилитель корректор.
Убедитесь, что ни один из подключенных межблочных
кабелей не изогнут, не скручен и не поврежден.
Не все режимы прослушивания используют все АС.
Задайте расстояния от АС и отрегулируйте
уровни отдельных акустических систем.
Формат входного сигнала установлен в PCM или
DTS. Установите его в Off.
