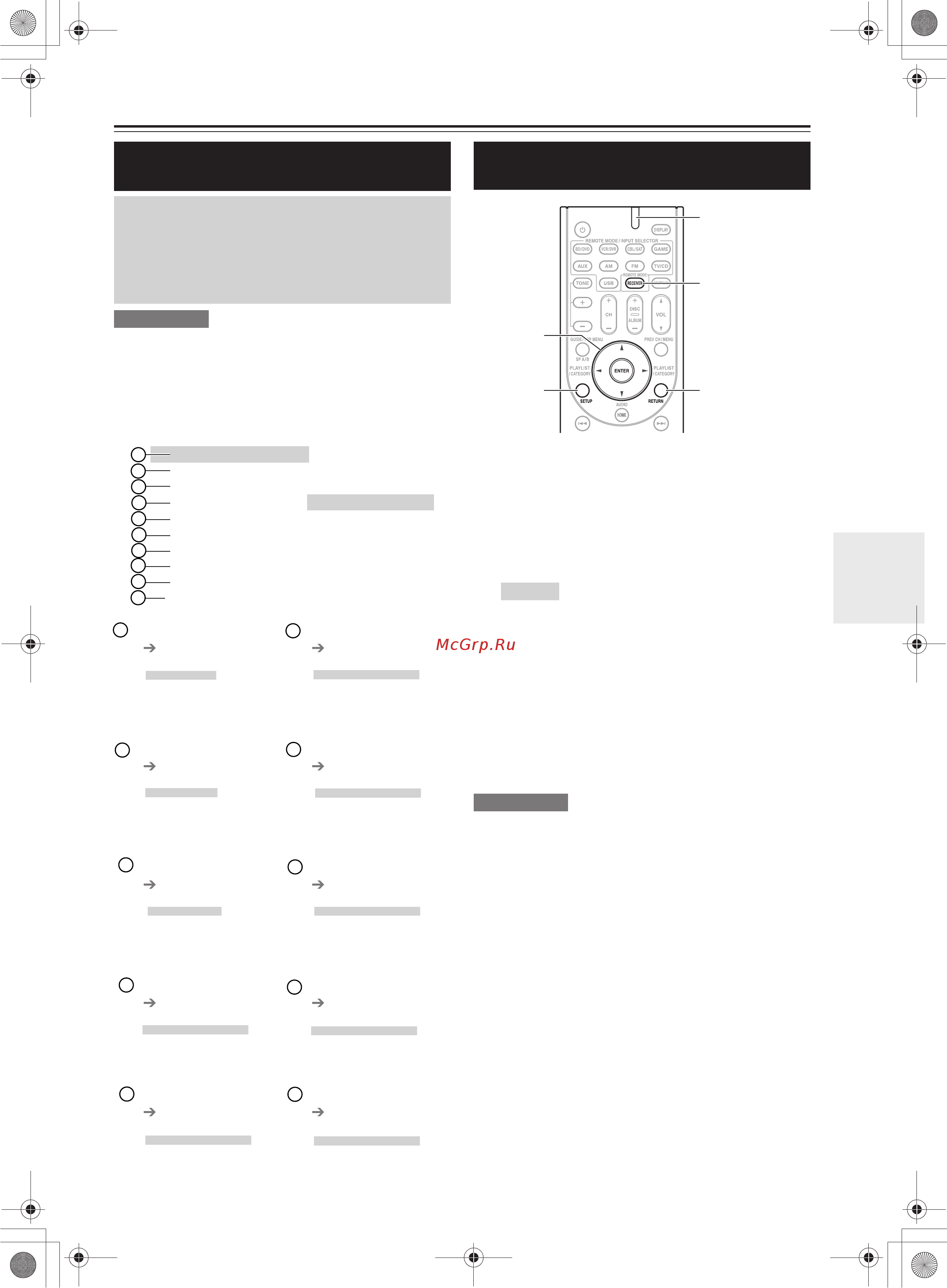

![Onkyo TX-SR309 [29/56] Более сложные настройки](/views2/1221625/page29/bg1d.png)
29
Ру
Advanced Operations
БОЛЕЕ СЛОЖНЫЕ НАСТРОЙКИ
Примечание:
Экранные меню настройки выводятся тогда, когда:
• Нет видео выхода, или
• Видео вход имеет разрешение 480p, 576p, 720p, 1080i, или 1080p.
Экранные меню настройки появляются на подключенном
телевизоре и обеспечивают удобный способ изменения
различных настроек аудио/видео ресивера. Настройки
организованы в 10 категорий основного меню, большинство
из них содержат подменю. Выполняйте настройки с
использованием экранного меню.
• Данная процедура может быть также выполнена на ресивере
при помощи его кнопок SETUP, ENTER и стрелок курсора.
Использование экранных меню
настройки
Экранное меню настройки появляется только на
телевизоре, который подключен на выход HDMI
OUT. Если вы подключаете ваш телевизор к
композитному выходу MONITOR OUT, или
компонентному COMPONENT VIDEO OUT,
используйте при настройке дисплей самого ресивера.
HDMI Input
( стр. 30 )
Level Cal
( стр. 32 )
Component
( стр. 30 )
Audio Adjust
( стр. 32 )
Digital Audio
( стр. 30 )
Source Setup
( стр. 33 )
Sp Config
( стр. 31 )
Hardware
( стр. 34 )
Sp Distance
( стр. 31 )
HDMI Setup
( стр. 35 )
Структура меню настройки
1. HDMI Input
2. Component
3. Digital Audio
4. Sp Config
5. Sp Distance
6. Level Cal
7. Audio Adjust
8. Source Setup
9. Hardware
10. HDMI Setup
BD/DVD
VCR/DVR
CBL/SAT
GAME
AUX
TUNER
TV/CD
BD/DVD
VCR/DVR
CBL/SAT
GAME
AUX
TUNER
TV/CD
Left
Center
Right
Surround Right
Surround Left
Subwoofer
BD/DVD
VCR/DVR
CBL/SAT
GAME
AUX
TUNER
TV/CD
Input Ch (Mux)
Input Ch (Mono)
Panorama
Dimension
Center Width
Center Image
Listening Angle
BD/DVD
VCR/DVR
CBL/SAT
GAME
AUX
TUNER
TV/CD
A/V Sync
Name
Audio Selector
Fixed Mode
Subwoofer
Front
Center
Surround
Crossover
Double Bass
Volume OSD
Remote ID
AM/FM Freq Step
Auto Standby
Unit
Left
Center
Right
Surround Right
Surround Left
Subwoofer
HDMI Ctrl (RIHD)
HDMI Through
Audio TV Out
Audio Return Ch
LipSync
Общие процедуры в экранном меню
настройки
1
Нажмите кнопку RECEIVER, а затем кнопку
SETUP. На экране появится главное меню.
Совет:
• Если оно не появилось, убедитесь, что на вашем
телевизоре выбран необходимый вход внешнего сигнала.
2
Используйте кнопки Вверх▲и Вниз▼ для выбора
подменю, а затем нажмите кнопку ENTER.
Используйте кнопки Вверх▲и Вниз▼ для выбора варианта
и кнопки Влево◄ и Вправо► для изменения установок.
Нажимайте кнопку SETUP для закрытия меню настройки
Нажимайте кнопку RETURN для возврата в предыдущее
меню.
3
RETURN
SETUP
RECEIVER
ENTER
►/◄/▼/▲
Remote indicator
Следующая схема показывает, как организованы меню настройки.
Используйте номера страниц для нахождения информации о разделах.
