47
Ру

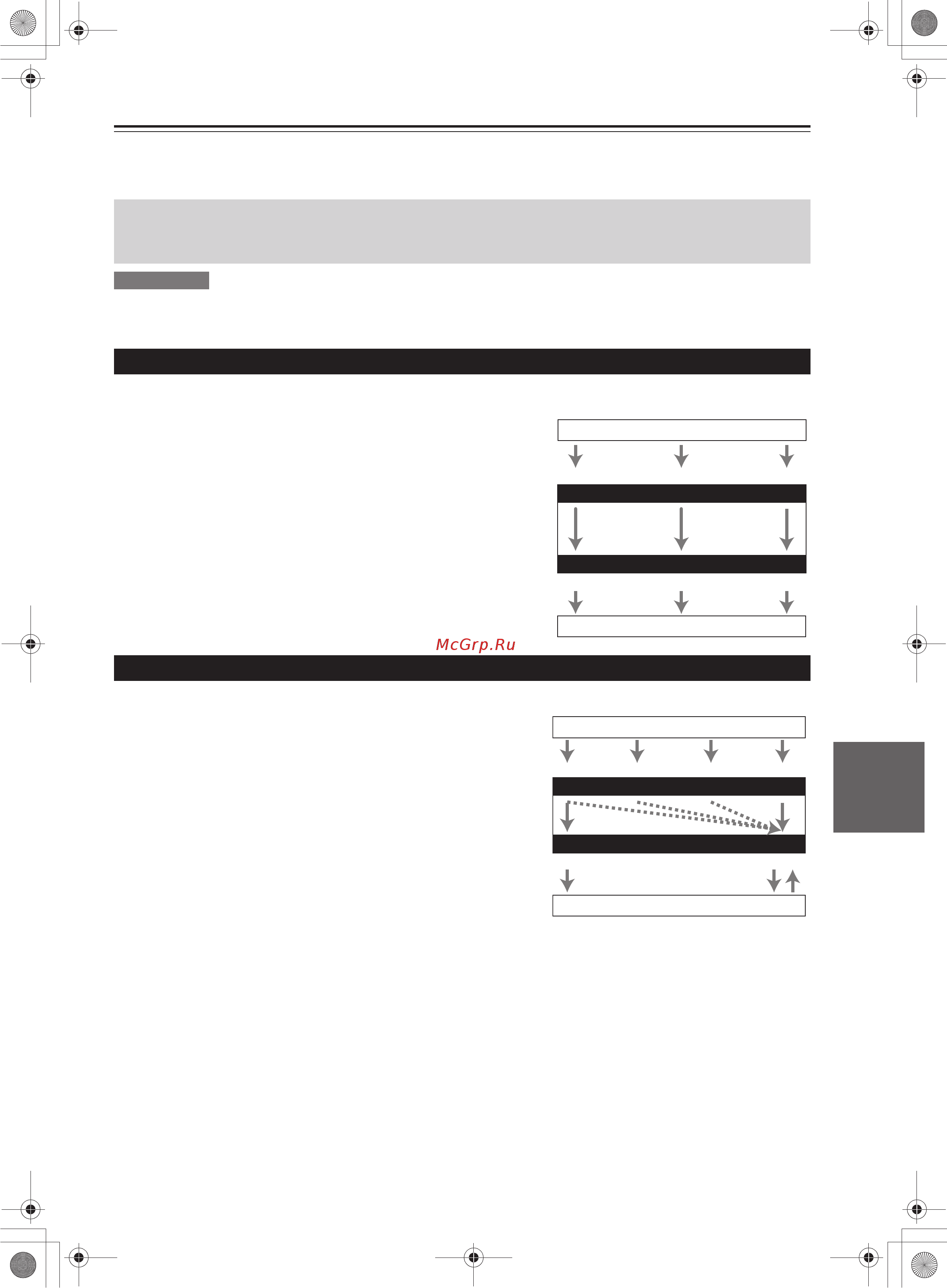

Советы по подсоединению и пути видео сигналов
AV-ресивер поддерживает несколько форматов соединений для совместимости с широким разнообразием
аппаратуры. Какие соединения вы должны использовать, зависит от того, какие типы соединений поддерживает
ваша аппаратура. Используйте следующие разделы, как руководство.
Примечание:
• Экранные меню настройки выводятся тогда, когда:
• Нет видео выхода, или
• Видео вход имеет разрешение 480p, 576p, 720p, 1080i, или 1080p.
Видео оборудование может быть подсоединено
к ресиверу с помощью следующих видов соединения:
композитное, компонентное или HDMI, последнее
дает наилучшее качество изображения.
Выбирая формат соединений, имейте в виду, что
этот аудио/видео ресивер не преобразует форматы,
так что на выходах получаются видеосигналы с
соответствующих видеовходов без каких-либо
преобразований
Аудио оборудование может быть подключено
к аудио/видео ресиверу при помощи любого
из следующих аудио форматов: аналогового,
оптического, коаксиального или HDMI.
При выборе формата соединения, помните, что
ресивер не выполняет преобразование цифровых
входных сигналов в аналоговый линейный выход
и наоборот. Например, аудио сигналы, подключенные
к входу OPTICAL или COAXIAL, не выводятся
на аналоговый выход VCR/DVR OUT.
Если сигналы присутствуют более чем на одном входе,
входы будут выбираться автоматически в следующем
порядке по старшинству: HDMI, цифровой, аналоговый.
Экранное меню настройки появляется только на том телевизоре, который подключен к выходу
HDMI OUT. Если ваш телевизор подсоединен к выходу MONITOR OUT V или COMPONENT VIDEO
OUT, используйте дисплей самого AV ресивера для смены настроек.
Форматы видео соединений
Форматы аудио соединений
IN
MONITOR OUT
Bluray Disc/DVDплеер, и т.д.
AV receiver
TV, проектор и т.д.
Composite
Composite
Component
Component
Схема прохождения видео сигнала
HDMI
HDMI
IN
OUT
*
1
*
2
*
1
*
1
*
1
Bluray Disc/DVDплеер, и т.д.
AV receiver
TV, проектор и т.д.
HDMICoaxial Analog
Схема прохождения аналогового сигнала
HDMI Analog
Optical
*1
В зависимости от установки “Audio TV Out”
(см. стр. 35).
Эта установка доступна когда настройка
“Audio Return Ch” находится в положении
“Auto” (см. стр. 35), вы должны выбрать селектор
входа TV/CD, а ваш телевизор должен поддерживать
функцию ARC.
*2
