15
Ру
Автоматическое включение питания/переход
в ждущий режим On/Auto Power On
Если ресивер находится в состоянии готовности,
а на компоненте, подсоединенном к нему через RI,
запускается воспроизведение, то ресивер также
включается и его селектор входов автоматически
выбирает этот компонент. Если ресивер переводится
в состояние готовности, то все компоненты,
подсоединенные к нему через RI, также автоматически
переводятся в состояние готовности.
Непосредственное изменение источника
Direct Change
Если на компоненте, подсоединенном к ресиверу
через RI, запускается воспроизведение, то селектор
входов ресивера автоматически выбирает этот
компонент в качестве источника.
Дистанционное управление
Вы можете управлять другими RI-совместимыми
компонентами Onkyo, направляя пульт на датчик
ресивера, вместо компонента. Сначала надо ввести
соответствующий код для пульта (стр. 40).
Примечания:
• Производите подсоединение только кабелем RI. Кабель RI с 3,5-мм
штекерами входит в комплект каждого CD-проигрывателя,
Blu-ray/DVD-проигрывателя, минидиска или кассетной деки Onkyo,
оборудованных гнездами RI.
• Если подсоединяемый компонент имеет два гнезда RI, Вы можете
подсоединить к ресиверу любое из них. Другое гнездо используется
для передачи сигнала управления на второй компонент.
• Не подсоединяйте к гнездам ресивера RI компоненты никаких марок,
кроме ONKYO. Это может вызвать неправильное функционирование.
• Некоторые компоненты могут не поддерживать все описанные
выше системные функции. Обратитесь к их руководствам по
эксплуатации.
См. раздел «Запись» для получения более подробной
информации по записи (стр. 28).
Примечания:
• Ресивер должен быть включен для записи. Запись невозможна,
если ресивер в режиме ожидания.
• Если вы хотите записать прямо с телевизора или же скопировать
сигнал с одного видеомагнитофона на другой минуя ресивер,
подсоединяйте выходы телевизора или видеомагнитофона напрямую.
Обращайтесь за подробностями к инструкциям на телевизор и
видеомагнитофон.
• Видео сигналы, поданные на композитные входы можно записать
только через композитные выходы.
• Окружающий звук и режимы прослушивания с цифровой обработкой
сигнала (DSP) не могут быть записаны.
• Нельзя записать диски Blu-ray/DVD, защищенные от копирования.
• Источники, подключенные к цифровому входу, не могут быть
записаны. Можно записать только сигналы, поступающие
на аналоговые входы.
• Сигналы DTS будут записаны в виде шума, поэтому не
пытайтесь выполнить аналоговую запись компакт-дисков
или лазерных дисков с DTS

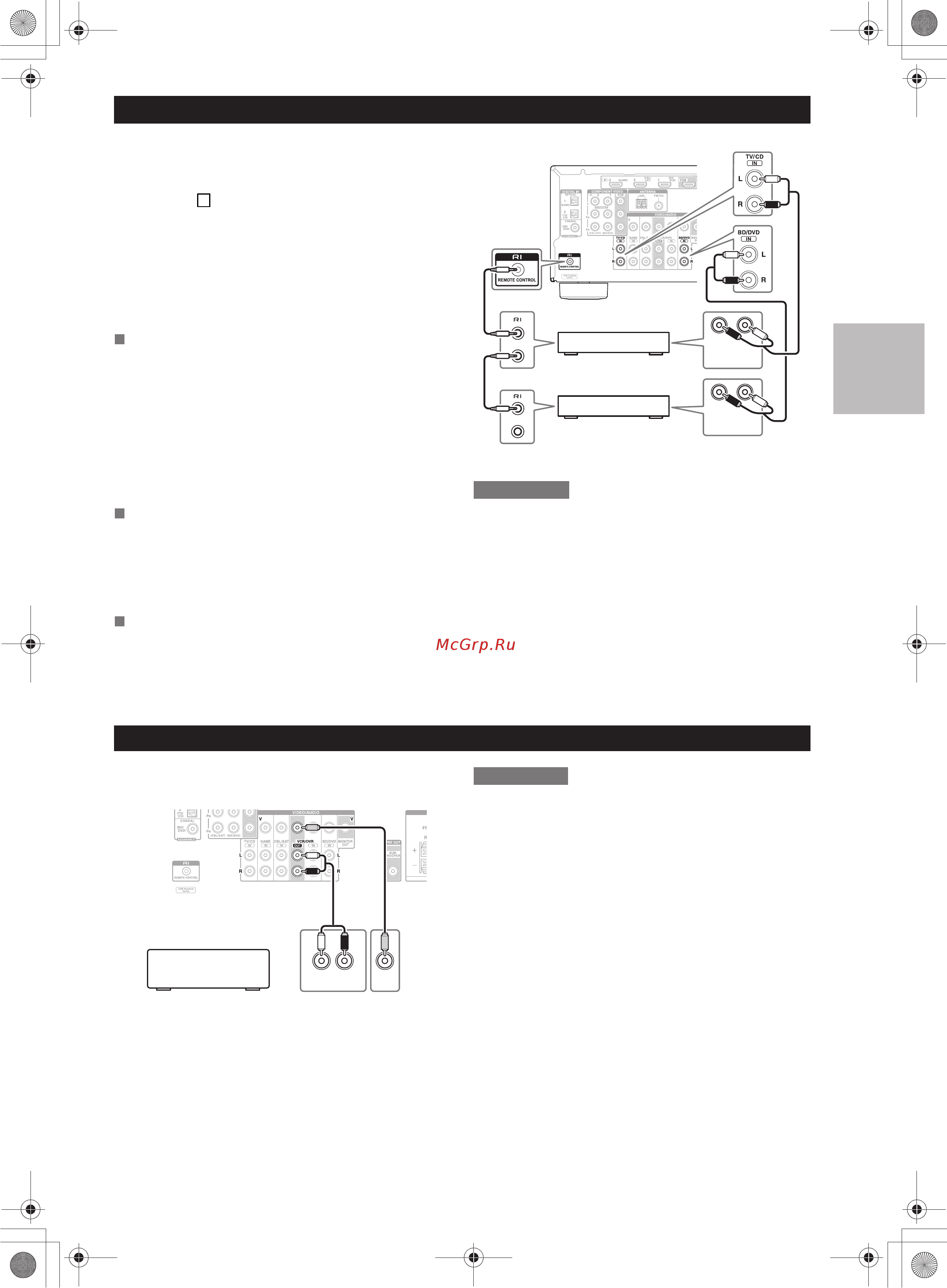

Подсоединение компонентов Onkyo, оборудованных шиной RI
LR
ANALOG
AUDIO OUT
LR
ANALOG
AUDIO OUT
e.g., CD player
e.g., DVD player
Подсоединение устройства для записи
AUDIO
IN
L R
VIDEO
IN
VCR, DVD recorder,
cassette tape deck,
CDR, MD recorder, etc.
Шаг 1: Удостоверьтесь, что имеется аналоговое
аудио соединение кабелем (RCA) между ресивером/
усилителем и каждым компонентом Onkyo
(соединение в примерах подключения на стр. 14)
Шаг 2: Подсоедините кабель шины RI (см. рис. внизу).
Шаг 3: Если вы используете док-станцию RI Dock
или кассетную деку, измените режим отображения
входа (см. стр.27).
С помощью RI (Remote Interactive), можно
использовать следующие системные функции:
