51
Ру
Как подсоединить и настроить
1
Подтвердите подключение и настройки.
1. Подсоедините выходной разъем HDMI OUT
к входу HDMI телевизора.
2. Подсоедините выходной аудио разъем TV
к входу OPTICAL IN 2 AV ресивера с помощью
цифрового оптического аудио кабеля.
Примечание
• Когда задействована функция обратного канала звука с
TV (ARC) в интерфейсе HDMI 1.4, это соединение не
нужно (стр. 35).
3. Подсоедините выход HDMI Blu-ray Disc/DVD
плеера/рекордера к разъему HDMI IN 1 на AV
ресивере.
• Необходимо назначить вход HDMI когда вы
подсоединяете Blu-ray Disc/DVD плеер/рекордер
к другим разъемам (стр. 30). Не назначайте
компоненты, подключенные к HDMI IN одновременно
на вход TV/CD. Иначе работа CEC (Consumer Electronics
Control) не гарантируется.
2
Смените каждый из пунктов в меню “HDMI Setup”
следующим образом:
• HDMI Control (RIHD): On
• Audio Return Channel (ARC): Auto
• Power Control: On
• TV Control: On
Более подробно о каждой из настроек можно
узнать на стр. 35.

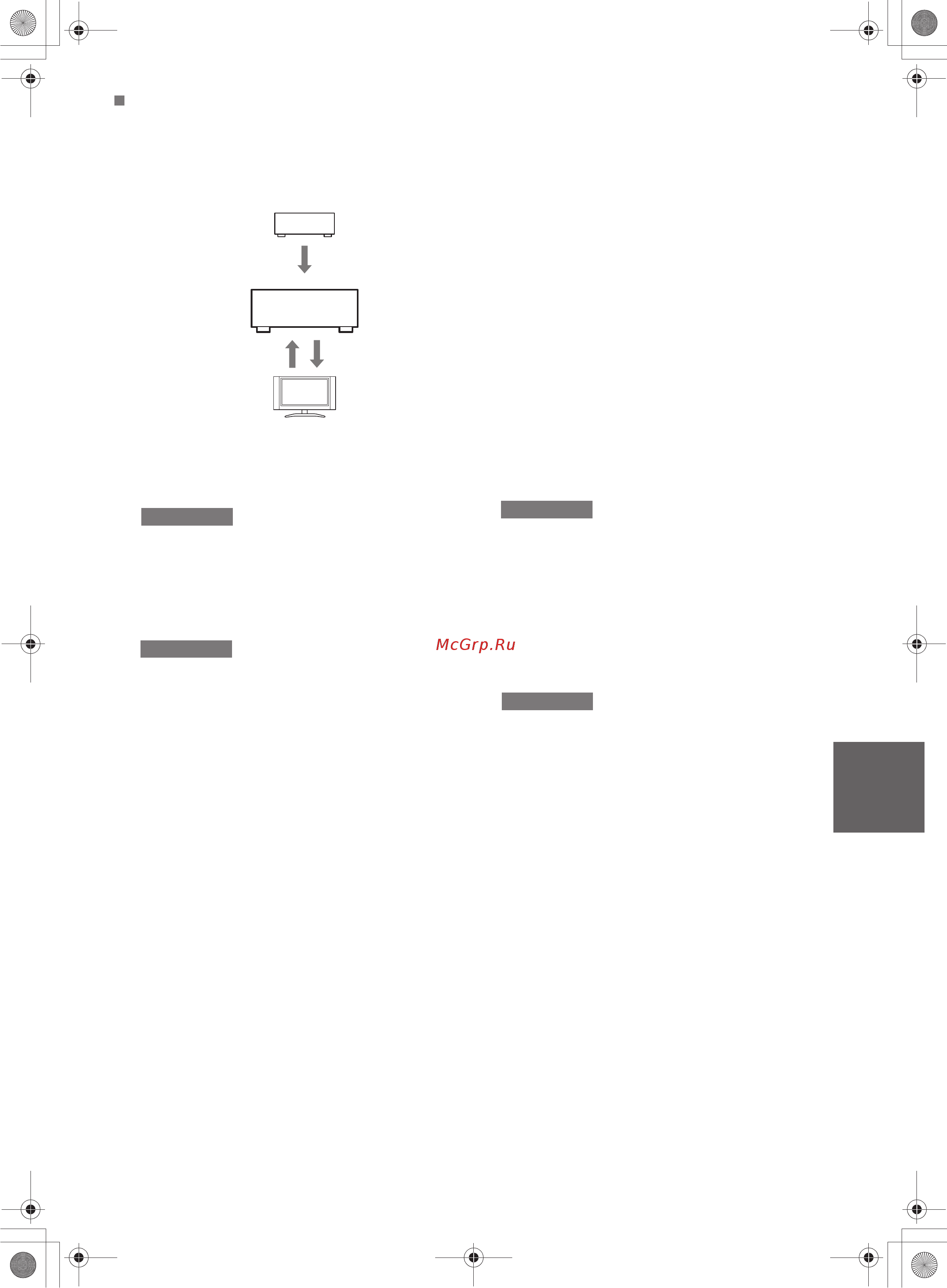

Bluray Disc/DVD плеер, и т.д.
AV receiver
TV, проектор, и т.д.
DIGITAL AUDIO
connection
(OPTICAL)
HDMI
connection
HDMI
connection
3
Подтвердите настройки.
1. Включите питание всех подсоединенных
компонентов.
2. Выключите питание TV, и убедитесь, что питание
всех подсоединенных компонентов автоматически
выключилось благодаря связанным операциям.
3.
Включите питание Blu-ray Disc/DVD плеера/рекордера.
4. Запустите воспроизведение на Blu-ray Disc/DVD
плеере/рекордере, и убедитесь, что:
• Питание AV ресивера включилось автоматически,
а вход Blu-ray Disc/DVD плеера/рекордера также
выбран.
• Питание TV включилось автоматически, а вход
AV ресивера также выбран автоматически.
5. Следуя Инструкции на TV, выберите пункт
“Use the TV speakers” в экранном меню TV, и
убедитесь, что звук исходит из динамиков телевизора,
а не из АС, подсоединенных к AV ресиверу.
6. Выберите пункт “Use the speakers connected from the
AV receiver” в экранном меню TV, и убедитесь, что
звук исходит из колонок, подсоединенных к AV
ресиверу, а не из динамиков телевизора.
• Все эти операции необходимо проделать, если вы впервые
используете AV ресивер, если изменились установки
одного из компонентов, если главный выключатель питания
каждого из компонентов был выключен, если сетевой шнур
был отсоединен от блока питания, или если пропадало
напряжение питания.
4
Управляйте с помощью пульта ДУ.
Чтобы узнать, какие кнопки можно использовать,
см. стр. 40.
• Звук с дисков DVD-Audio или Super Audio CD
может не выдаваться через динамики телевизора.
Можно слушать звук через динамики телевизора,
установив аудио выход с DVD-плеера в положение
2ch PCM. (В зависимости от модели, это может
оказаться невозможно).
• Даже если вы назначили выдачу аудио через TV
динамики, звук будет издаваться колонками,
подсоединенными к AV ресиверу, если вы
попытаетесь отрегулировать громкость или же
переключить вход AV ресивера. Чтобы получить
звук из динамиков TV, повторите операции на TV.
• Не подсоединяйте RI кабель, при соединении с RI и
RI аудио совместимыми компонентами.
• Когда вы выбирает иной разъем, кроме HDMI для
подсоединения AV ресивера к входу TV,
вход AV ресивера переключится на “TV/CD”.
• AV ресивер автоматически включается заодно с
другим компонентом, когда он решает, что это
необходимо. Даже если AV ресивер подсоединен к
RIHD совместимому TV или плееру/рекордеру, он не
включится, если в этом нет необходимости.
Он может не включиться заодно, когда TV настроен
на выдачу звука через его динамики.
• Связанные функции AV ресивера могут не работать
у некоторых моделей. В таких случаях управляйте
AV ресивером напрямую.
Примечание
Примечание
Примечание
