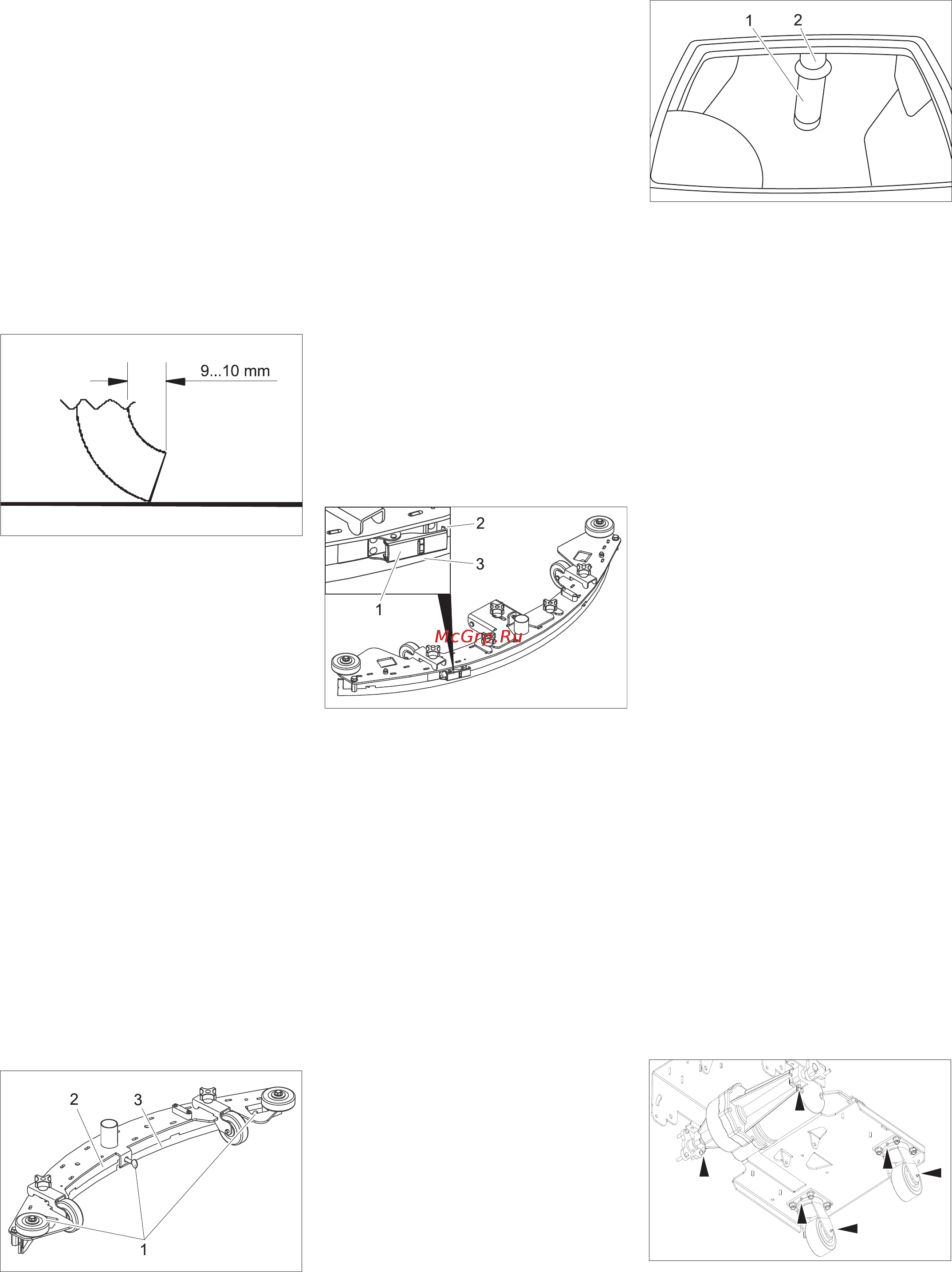

1 Горизонтальное положение
крестовых ручек
2 Регулировка наклона
-
Î С помощью крестовых ручек
установить всасывающую пластинку
в такое положение, чтобы задняя
всасывающая кромка на обоих
сторонах всасывающей пластинки
симметрично (относительно
середины) отгибалась назад.
Î Отрегулировать наклон так, чтобы
задняя всасывающая кромка
отгибалась назад на всю длину и на
одинаковую ширину.
Î Для проверки настройки отъехать
вперед на 60 см и проверить
действие новых настроек.
Î С помощью одновременного
поворота обоих крестовых ручек
установить всасывающую пластинку
так, чтобы задняя всасывающая
кромка отгибалась назад на 9-10 см.
По часовой стрелке: Прогиб
уменьшается.
Против часовой стрелки: Прогиб
увеличивается.
Î Для проверки настройки отъехать
вперед на 60 см и проверить
действие новых
настроек.
Î Поднять всасывающую пластинку.
Î Пусковой переключатель повернуть
в позицию "0" и вытащить его из
замка.
Î Снять всасывающий шланг с
всасывающей балки.
Î Ослабить крестовые ручки
блокировки всасывающей пластины
и движением назад вытащить
всасывающую пластину.
Î Снять всасывающую пластинку.
1 Барашковая гайка
2 Прижимная пластина
3 Всасывающая кромка
Î Ослабить барашковые гайки.
Î Снять прижимную пластину.
Î Вынуть всасывающую кромку.
Указание
Всасывающую кромку можно трижды
поворачивать, пока не будут
использованы все ее края. После этого
необходима новая всасывающая
кромка.
Î Повернуть или заменить
всасывающую кромку, установить на
всасывающую пластинку и
откорректировать.
Î Снова установить прижимную
пластину.
Î Сначала затянуть средние
барашковые гайки. Обратить
внимание на то, чтобы прижимная
пластина
плотно прилегала к
всасывающей кромке.
Î Затянуть остальные барашковые
гайки.
Î Снять всасывающую пластинку.
1 Затвор
2 Натяжная лента
3 Всасывающая кромка
Î Открыть затвор и вынуть натяжную
ленту.
Î Вынуть всасывающую кромку.
Указание
Всасывающую кромку можно трижды
поворачивать, пока не будут
использованы все ее края. После этого
необходима новая всасывающая
кромка.
Î Повернуть или заменить
всасывающую кромку, установить на
всасывающую пластинку и
откорректировать.
Î Установить натяжную ленту и
закрыть затвор. Натяжение должно
быть таким, чтобы всасывающая
кромка держалась прямо и не
образовывала складок. При
необходимости отрегулировать
затвор.
1 Сетчатый фильтр с головкой
поплавка
2 Труба
Î Сетчатый фильтр очистить и
промыть снаружи.
Î Проверить подвижность головки
поплавка.
При сильном загрязнении:
Î Удерживая трубу, вынуть из нее
сетчатый фильтр.
Î Очистить сетчатый фильтр и головку
поплавка.
Î Удерживая трубу, установить в нее
сетчатый фильтр.
Î Приподнять чистящую головку.
Î Пусковой переключатель повернуть
в позицию "0" и вытащить его из
замка.
Î Открыть блокировку
разбрызгивателя.
Î Половинки разбрызгивателя
развести в стороны.
Î Рычаг разблокировки дисковой
щетки повернуть
против часовой
стрелки - щетка опускается вниз и
может спрятаться под прибор.
Î Новые щетки содержать под моющей
головкой.
Î Повернуть по часовой стрелке рычаг
разблокировки дисковой щетки и
нажать вверх щетку.
Î Отпустить рычаг разблокировки и
проверить щетку на прочную
посадку.
Î Повторить процесс на
противоположной стороне.
Î Снова установить брызговик.
Î Смазать смазочный
ниппель с
помощью смазочного шприца.
Снять всасывающую пластинку.
Поворот/замена передней
всасывающей кромки
Поворот/замена задней
всасывающей кромки
Очистка поплавка
Замена дисковых щеток
Смазка ведущего моста и
управляющих роликов
