- 7

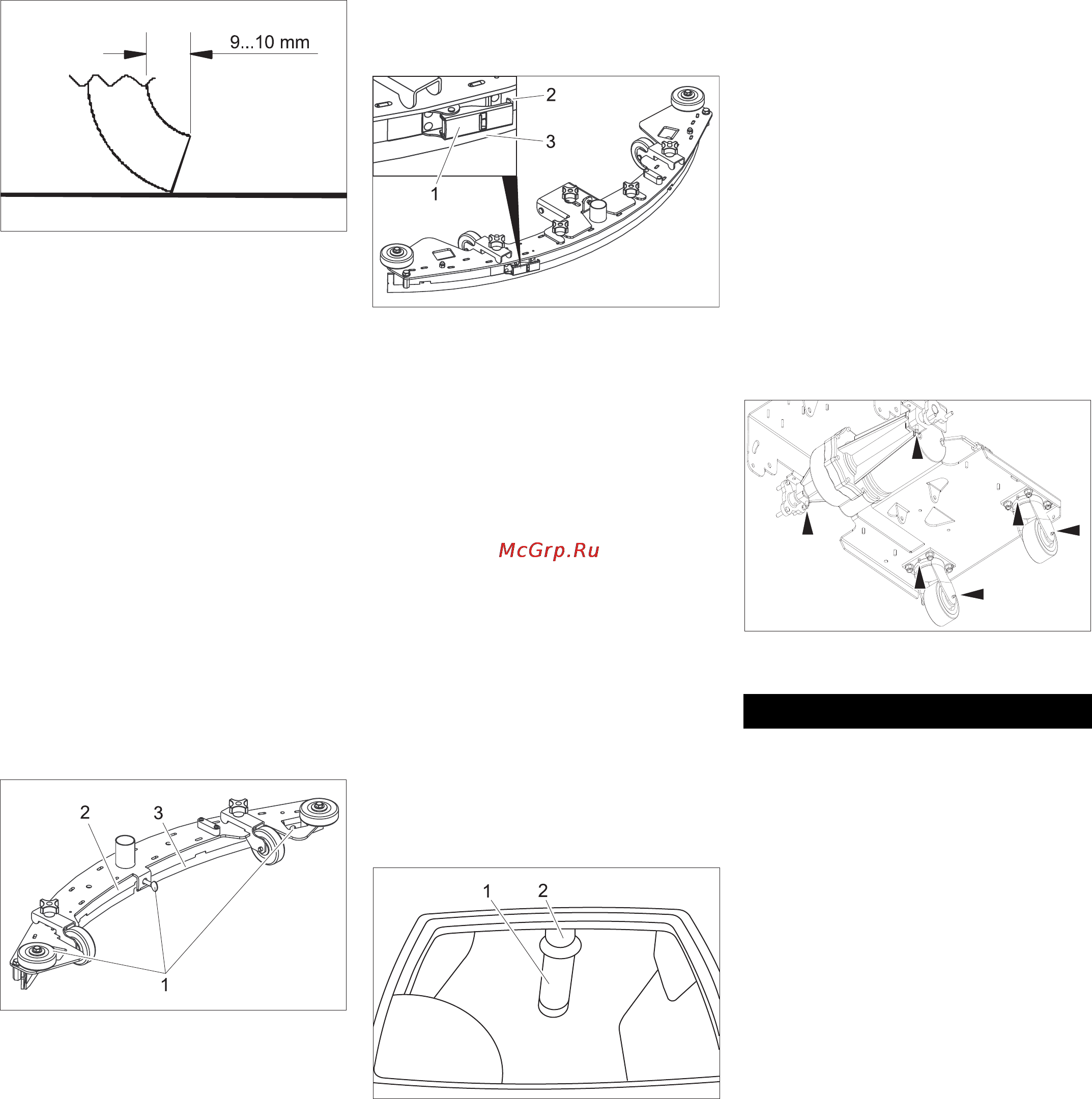

Î Шляхом одночасного повороту обох
хрестоподібних ручок встановити
щіткову пластину так, щоб задні
всмоктувальні язички відгиналися
назад на 9-10 мм.
За годинниковою стрілкою: Вигин
зменшиться.
Проти годинникової стрілки: Вигин
збільшиться.
Î Для перевірки установки протягнути
прилад вперед на 60 см та
перевірити дію нових налаштувань.
Î Підняти всмоктувальну пластину.
Î Ключ запалювання повернути в
позицію
"0" і витягнути його з замка.
Î Витягнути всмоктувальний шланг з
щіткової пластини.
Î Для закріплення щіткової пластини
послабити хрестоподібні ручки та
відтягнути назад щіткову пластину.
Î Зняти щіткову пластину
1 Гвинт-баранець
2 Притискаюча пластина
3 Всмоктувальний язичок
Î Послабити гвинти-баранці
Î Зняти притискаючу пластину.
Î Витягнути всмоктувальний язичок.
Вказівка
Всмоктувальний язичок можна тричі
повертати, поки не
будуть
використані всі його краї. Потім
необхідно встановити новий язичок.
Î Язичок повернути або замінити та
знову встановити на щіткову
пластину та вирівняти.
Î Знову встановити притискаючу
пластину.
Î Спочатку закрутити середні гвинти-
баранці. Слідкувати за тим, щоб
притискаюча пластина щільно
прилягала до всмоктувального
язичка.
Î Закрутити гвинти-баранці, які
залишилися.
Î Зняти щіткову пластину
1 Проміжний замок
2 Стягуюча стрічка
3 Всмоктувальний язичок
Î Відкрити проміжний замок та
витягнути стягуючу стрічку.
Î Витягнути всмоктувальний язичок.
Вказівка
Всмоктувальний язичок можна тричі
повертати, поки не будуть
використані всі його краї. Потім
необхідно встановити новий язичок.
Î Язичок повернути або замінити та
знову встановити на щіткову
пластину та вирівняти.
Î Встановити
стягуючу стрічку та
закрити проміжний замок. Сила
натягу повинна бути такою, щоб
всмоктувальний язичок тримався
прямо та не створював складок. При
необхідності відрегулювати
проміжний замок.
1 Сито з головкою поплавка
2 Труба
Î Почистити ззовні та промити сито.
Î Перевірити рухомість поплавка.
При сильному забрудненні:
Î Зафіксувати трубу та достати з неї
сито.
Î Очистити сито та голівку.
Î Зафіксувати трубу та встановити в
неї сито.
Î Підняти носову частину.
Î Ключ запалювання повернути в
позицію "0" і витягнути його з замка.
Î Відкрити затискач розбризкувача.
Î Половинки розприскувачів відвести в
сторони.
Î Важіль розблокування щіткових
пластин повернути проти
годинникової стрілки - щітки
опускаються и можуть сховатися під
приладом.
Î Нові
щітки зберігати під носовою
частиною.
Î Важіль розблокування щіткових
пластин повернути за годинниковою
стрілкою та підняти наверх щітки.
Î Відпустити важіль розблокування та
перевірити надійність фіксації щіток.
Î Повторити всі згадані дії на
протилежній стороні.
Î Знову встановити розприскувач.
Î Змастити змащувальний ніпель за
допомогою мастильного шприца.
Обережно!
Небезпека травмування! Перед будь-
якими роботами ключ запалювання на
приладі повернути в позицію "0" і
витягнути його з замка. Від'єднати
штекер акумулятора.
Î Спустити та утилізувати рештки
брудної та чистої води.
В разі виникнення пошкоджень, які не
можна усунути за допомогою цієї
таблиці, телефонуйте до сервісного
центру.
Зняття щіткової пластини
Повертання
/заміна передніх
всмоктувальних язичків
Повертання/заміна заднього
всмоктувального язичка
Очищення поплавка
Заміна щіткових пластин
Змащення головних осей та
поворотних коліщат
Неполадки
