- 7

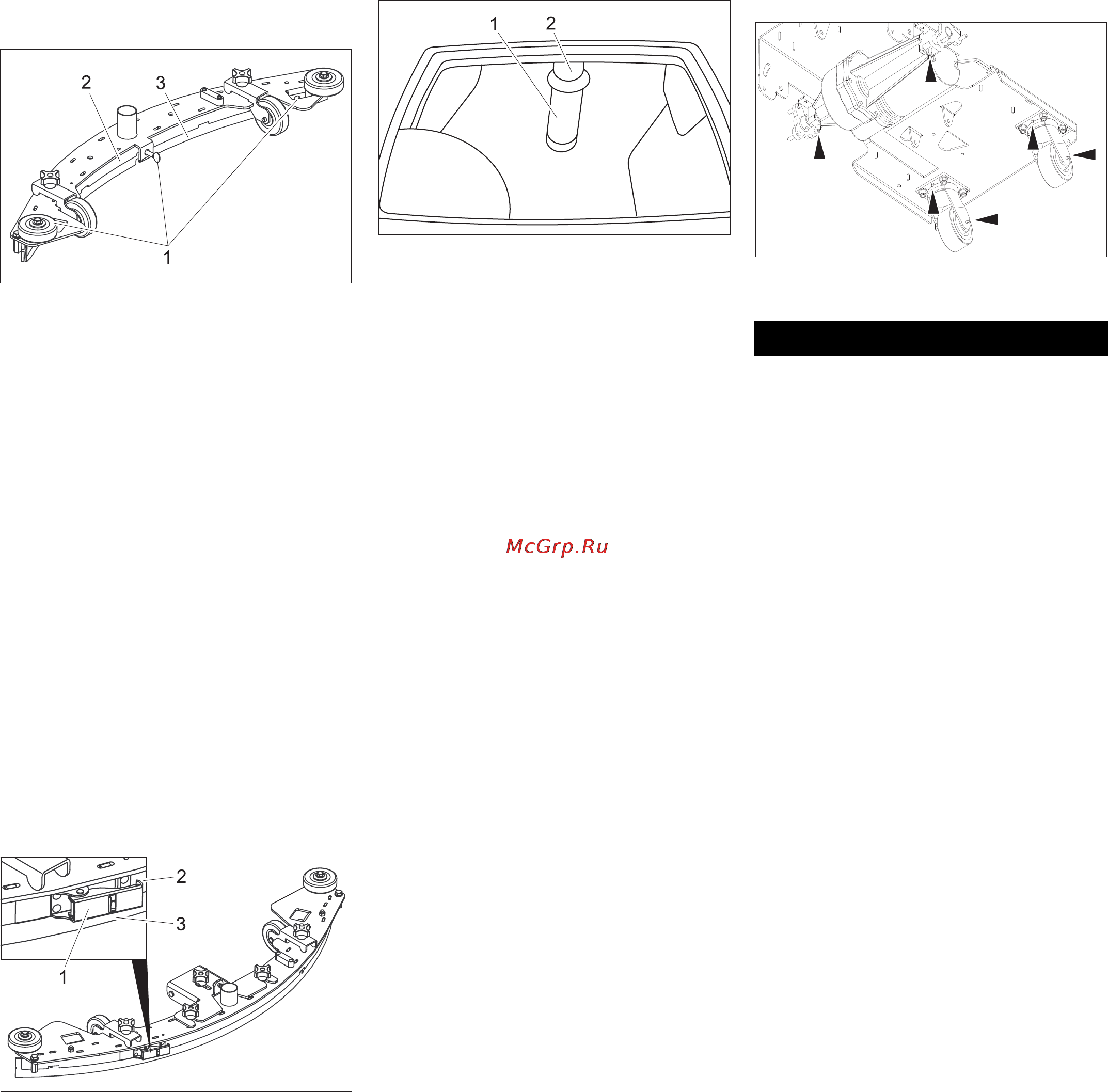

Î Démonter la barre d'aspiration.
1 Vis papillon
2 Plateau presseur
3 Lèvre d'aspiration
Î Desserrer les vis papillon.
Î Enlever le plateau presseur.
Î Sortir la lèvre d'aspiration.
Remarque
La lèvre d'aspiration peut être tournée 3
fois jusqu'à ce que toutes les arêtes soient
usées. Une nouvelle lèvre d'aspiration est
alors nécessaire.
Î Retourner la lèvre d'aspiration ou la
remplacer puis la remettre en place
dans la barre d'aspiration et l'orienter.
Î Poser de nouveau le plateau presseur.
Î Serrer en premier la vis papillon centra-
le. Veiller que le plateau presseur repo-
se fermement sur la lèvre d'aspiration.
Î Serrer les autres vis papillon.
Î Démonter la barre d'aspiration.
1 Tendeur
2 Sangle de séparation
3 Lèvre d'aspiration
Î Ouvrir le tendeur et ôter la sangle de
séparation.
Î Sortir la lèvre d'aspiration.
Remarque
La lèvre d'aspiration peut être tournée 3
fois jusqu'à ce que toutes les arêtes soient
usées. Une nouvelle lèvre d'aspiration est
alors nécessaire.
Î Retourner la lèvre d'aspiration ou la
remplacer puis la remettre en place
dans la barre d'aspiration et l'orienter.
Î Mettre la sangle de séparation en place
et fermer le tendeur. La tension doit être
telle que la lèvre d'aspiration est main-
tenue droite sans formation de plus.
Régler éventuellement le tendeur.
1 Tamis avec flotteur sphérique
2 Tube
Î Nettoyer extérieurement le tamis et le
rincer.
Î Contrôler la mobilité du flotteur sphéri-
que.
En cas de fort encrassement :
Î maintenir le tube et désolidariser le ta-
mis du tube.
Î Nettoyer le tamis et la sphère.
Î Maintenir le tube et enficher de nou-
veau le tamis.
Î Relever la tête de nettoyage.
Î Positionner l'interrupteur à clé sur "0" et
retirer la clé.
Î Ouvrir la fermeture du coucercle anti-
éclaboussures.
Î Retirer latéralement les deux moitiés de
protection anti-éclaboussures.
Î Tourner le levier de déverrouillage du
disque-brosse dans le sens anti-horaire
- la brosse tombe vers le bas et peut
être retirée sous l'appareil.
Î Maintenir la nouvelle brosse sous la
tête de nettoyage.
Î Tourner le levier de déverrouillage du
disque-brosse dans le sens horaire et
pousser la brosse vers le haut.
Î Relâcher le levier de déverrouillage et
contrôler que la brosse est bien serrée.
Î Répéter le procédure à la côté que se
trouve en face.
Î Apporter de nouveau la protection con-
tre les éclaboussures.
Î Graisser le graisseur avec une presse à
graisser.
Danger
Risque de blessure ! Avant d'effectuer des
travaux sur l'appareil, positionner l'interrup-
teur à clé sur "0" et retirer la clé. Débran-
cher la fiche de batterie.
Î Vider et éliminer l'eau sale et le reste
d'eau propre.
En cas de pannes ne pouvant pas être ré-
solues grâce aux instructions de ce ta-
bleau, appeler le service après-vente.
Remplacer/retourner la lèvre d'aspira-
tion antérieure
Remplacer/retourner la lèvre d'aspira-
tion postérieure
Nettoyage du flotteur
Remplacement des disques-brosses
Graissage de l'axe d'entraînement et des
roulettes pivotantes
Pannes
27FR
