Руководство Пользователя

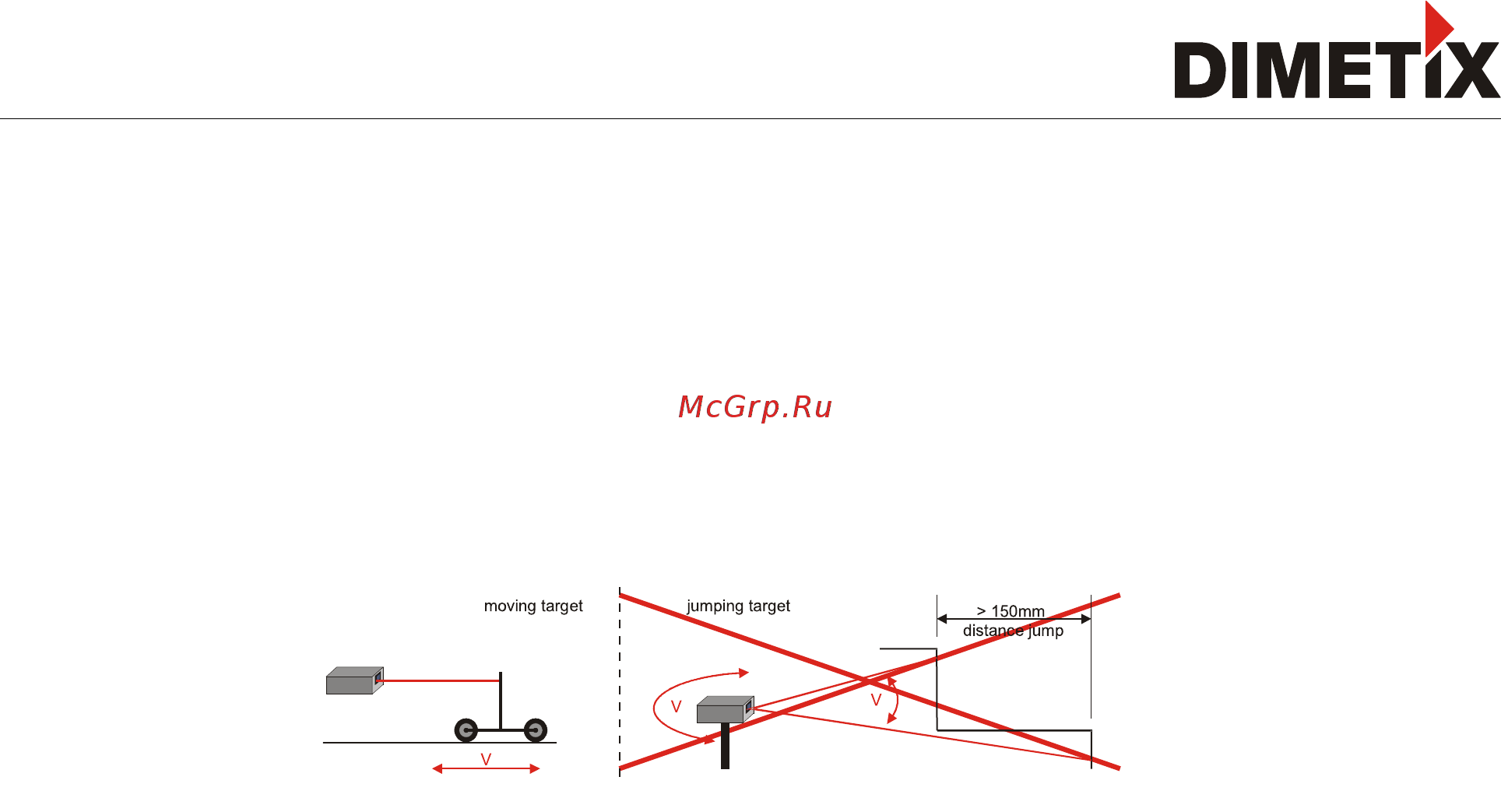

3.4.2 Движущая мишень
Во время измерений FLS-C(H) до движущейся мишени не должно происходить скачков. Лазерный луч должен всегда
попадать на мишень.
Данная характеристика измерения включает в себя быструю скорость замера с исключительной скоростью FLS-C(H).
Скорость замера не меняется во время измерения.
Для RS-232, RS-422, аналогового и цифрового выводов, скорость вывода составляет 250Гц.
Описание установок читайте в параграфе 9.3.2.
Лазерные дальномеры Страница 12/54
