Руководство Пользователя
1.1 Идентификация модели прибора
Модель прибора указана на центральной части наклейки прибора:
Модель Заявленная точность
1.5мм 3.0мм
Стандартная модель DLS-C 15
Part No.: 500602
DLS-C 30
Part No.: 500601
Работа при низких температурах DLS-CH 15
Part No.: 500612
DLS-CH 30
Part No.: 500611

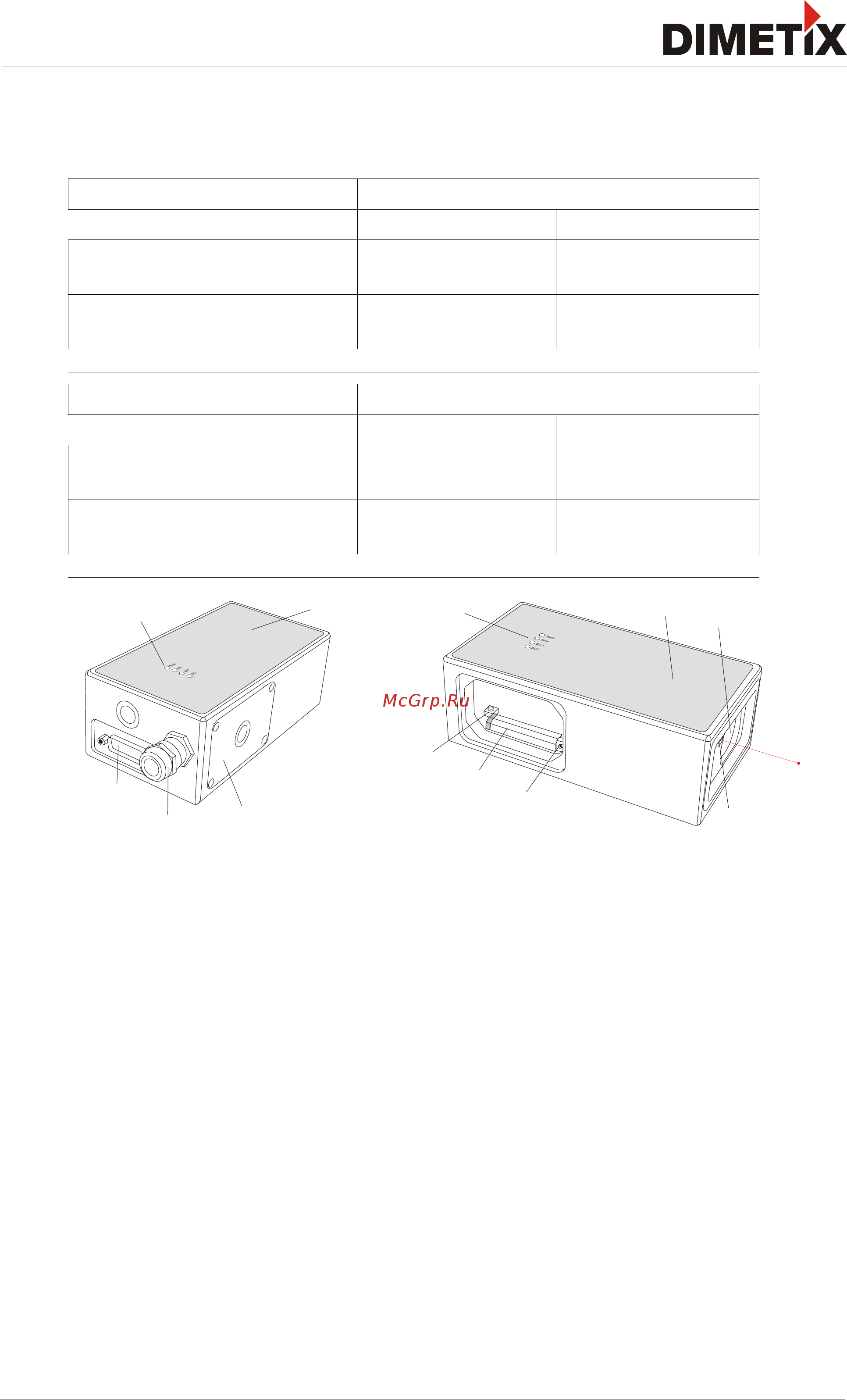

1.2 Компоненты
1 Лампы статуса -
4 лампы сигнализации состояния
2 15-пиновый D-Sub разъем, RS422, RS232
аналоговый и цифровой выходы, SSI
3 Кабельный разъем (M16 x 1.5mm)
для подлючения кабеля
4 Крышка
люк доступа к электронным частям
5 Переключатель сброса
сбрасывает настройки на заводские
6 Клемма с винтовым креплением RS422, RS232,
аналоговый и цифровой выходы, SSI
7 ID переключатель
устанавливает ID номер прибора для RS422
8 Лазерный излучатель
9 Оптика приемника отраженного луча
10 Маркировка прибора
смотри пункт 10.9 Маркировка
1.3 Применимость настоящего руководства
Настоящее руководство предназначено для приборов серий DLS-C(H) и FLS-C(H) со следующими версиями ПО:
Версия ПО интерфейса:
0500 или более новая
Версия ПО прибора: 0400 или более новая
Лазерные дальномеры
Страница 4/40
Модель Заявленная точность
1.0мм 3.0мм
Стандартная модель FLS-C 10
Part No.: 600502
FLS-C 30
Part No.: 600501
Работа при низких температурах FLS-CH 10
Part No.: 600504
FLS-CH 30
Part No.: 600503
8
7
6
10
1
9
1
5
4
2
3
1
10
