Руководство Пользователя
1 Краткое описание
Основные возможности
• Рсстояние измерений от 0.05 до 500 м
• Интерфейс ввода/вывода (RS232 и RS422)
• Поключение до 10 приборов на одину линию RS422
• Широкий перечень питания (9...30В переменного тока)
• Программируемый аналоговый выход (0/4...20mA)
• Два программируемых цифровых выхода (D01 и D02)
• Цифровой выход для сигнализации ошибки
• D-Sub коннектор и клемма с винтовым креплением для быстрого подключения
•
• Пыле и влагозащищенность по стандарту IP65
• 4 светодиода для сигнализации статуса
• Дополнительное программное обеспечение для настройки на сайте www.dimetix.ru
• Опционально устанавливается обогреватель для обеспечения работоспособности до -40°C
• Класс лазера II (<0.95mW)
ВНИМАНИЕ
Ипользование нестандартных решений/условий по эксплуатации, не описанных в настоящем руководстве
Для того, чтобы приступить к работе с датчиком DLS / FLS, используйте наше бесплатное ПО
конфигурации на нашем сайте:
пользователя, могут привести к опасным для здоровья последствиям.
Лазерные дальномеры
Страница 3/40

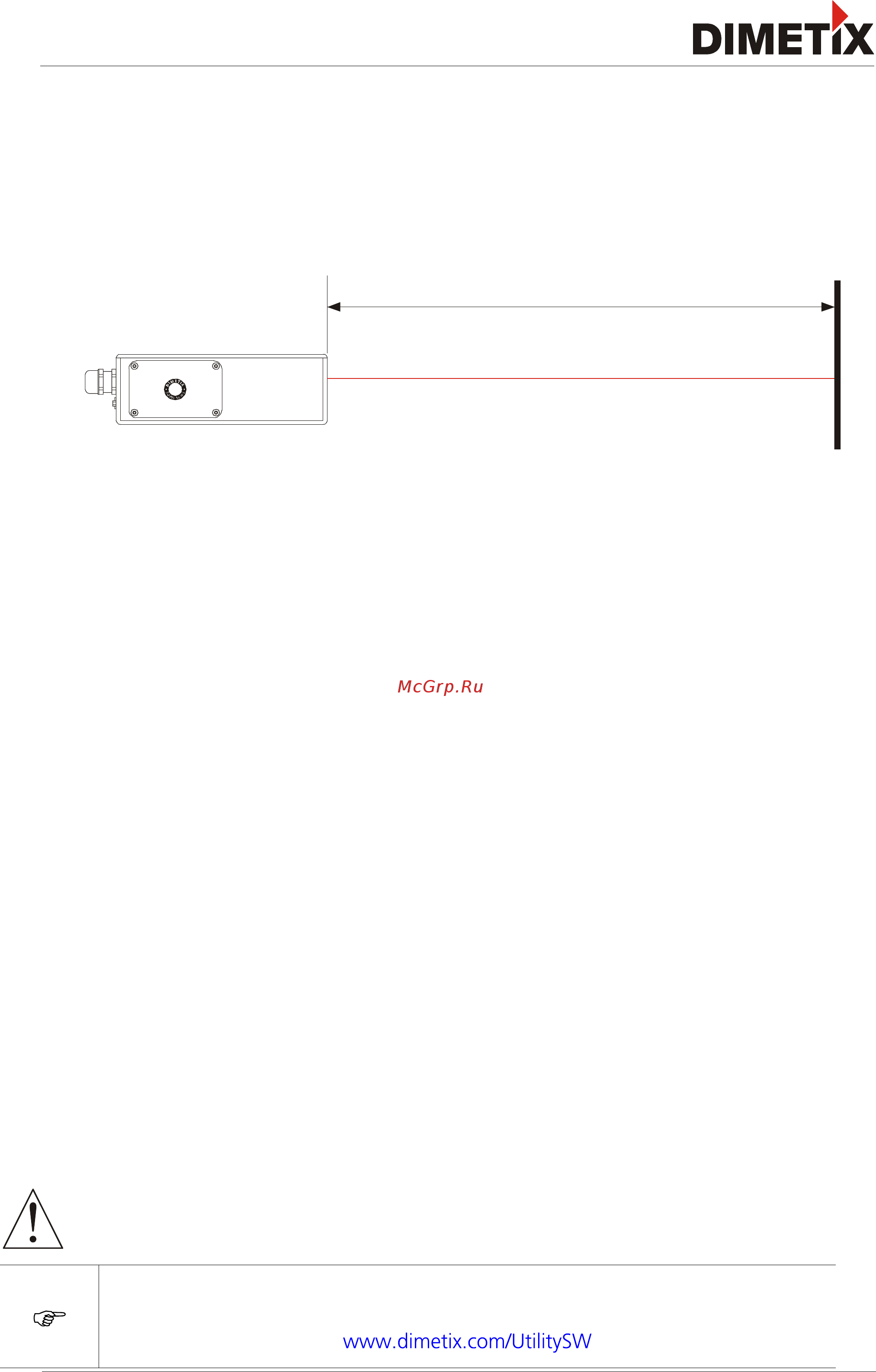

Рис. 1 Стандартное использование
Измеряемое расстояние
Цель
Точка
отсчета
DLS-C(H) и FLS-C(H) это лазерные дальномеры для интеграции в системы автоматизированного управления
производством (АСУП). Она позволяет производить измерения расстояний бесконтактным методом, используя
отражение лазерного луча.
FLS-C(H)
D L S - C ( H )
•
Совместимый с DIMETIX DLS-A(H) и DLS-B(H) лазерный дальномер
•
Один программируемый цифровой вход (DI1)
ACSII протокол для управления внешним дисплеем
Аксессуары для простого использования дальномера•
SSI интерфейс только для модели FLS-C(H)•
