3.6 Фильтр выводного значения
DLS-C(H)/FLS-C(H) имеют фильтр для значения измерения. Он имеет
несколько конфигураций. Фильтр долступен для следующих измерений:
- Нормальное
- Быстрое
- Точное
- Естественная поверхность
- Синхронизированное
Фильтр неактивный для движущейся мишени.
3.6.1 Фильтр скользящего среднего
3.6.2 ... заграждающий фильтр
3.6.3 ......заграждающий фильтр
Лазерные дальномеры

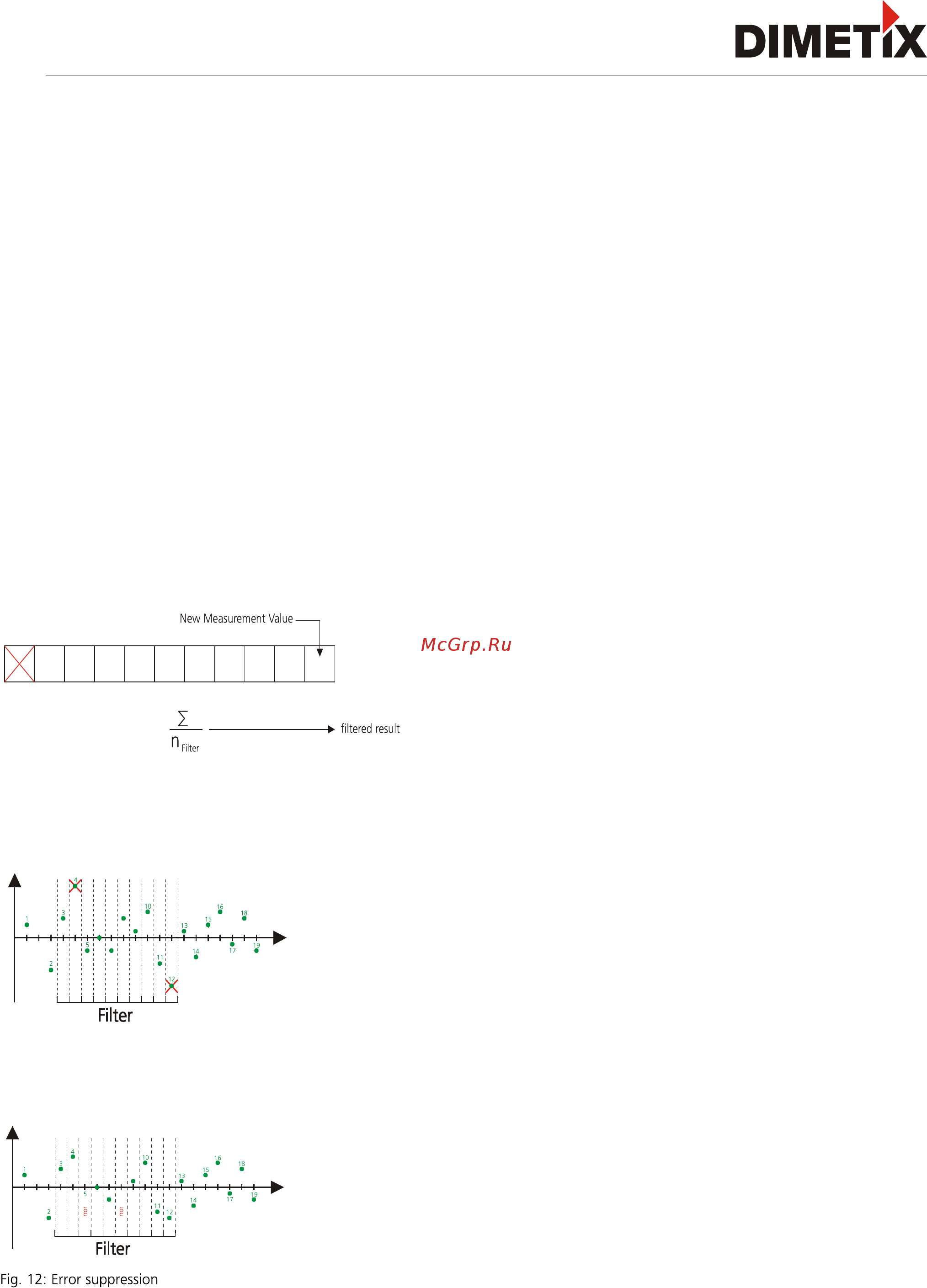

Фильтр скользящего среднего
Фильтр скользящего среднего усредняет определенное число
измерений. Максимально 32 измерения могут быть усреднены.
Если появляется новое значение измерения, то это значение
прибавится к значению фильтрации. А последнее значение
будет удалено. Сумма всех значений измерений, разделенная
по размеру фильтра, передается ко всем выводам.
Заграждающий фильтр исключает пары минимального и
максимального значений внутри значений фильтрации (кол-во
значений фильтрации может быть определено). Всегда самое
маленькое и самое большое значения удаляются из среднего
вычисления.
Максимальное кол-во ошибок внутри значений фильтрации
может быть скрыто. Если кол-во ошибок внутри значений
фильтрации меньше, на выводе не будет показана ошибка.
