Руководство Пользователя
3. Описание и установка
3.1. Подключение
Мы реккомендуем потренироваться с настройками до крепления дальномера и его использования, особенно
пользователям, не знакомым с дальномерами DLS-C(H).
Для начала необходимо определиться с рабочим режимом.
Чтобы настроить DLS-C(H) / FLS-C(H), подключите устройство к ПК. На рисунке изображены соединения.
Служебную программу изменения конфигурации вы найдете на сайте www.dimetix.com.
Лазерные дальномеры

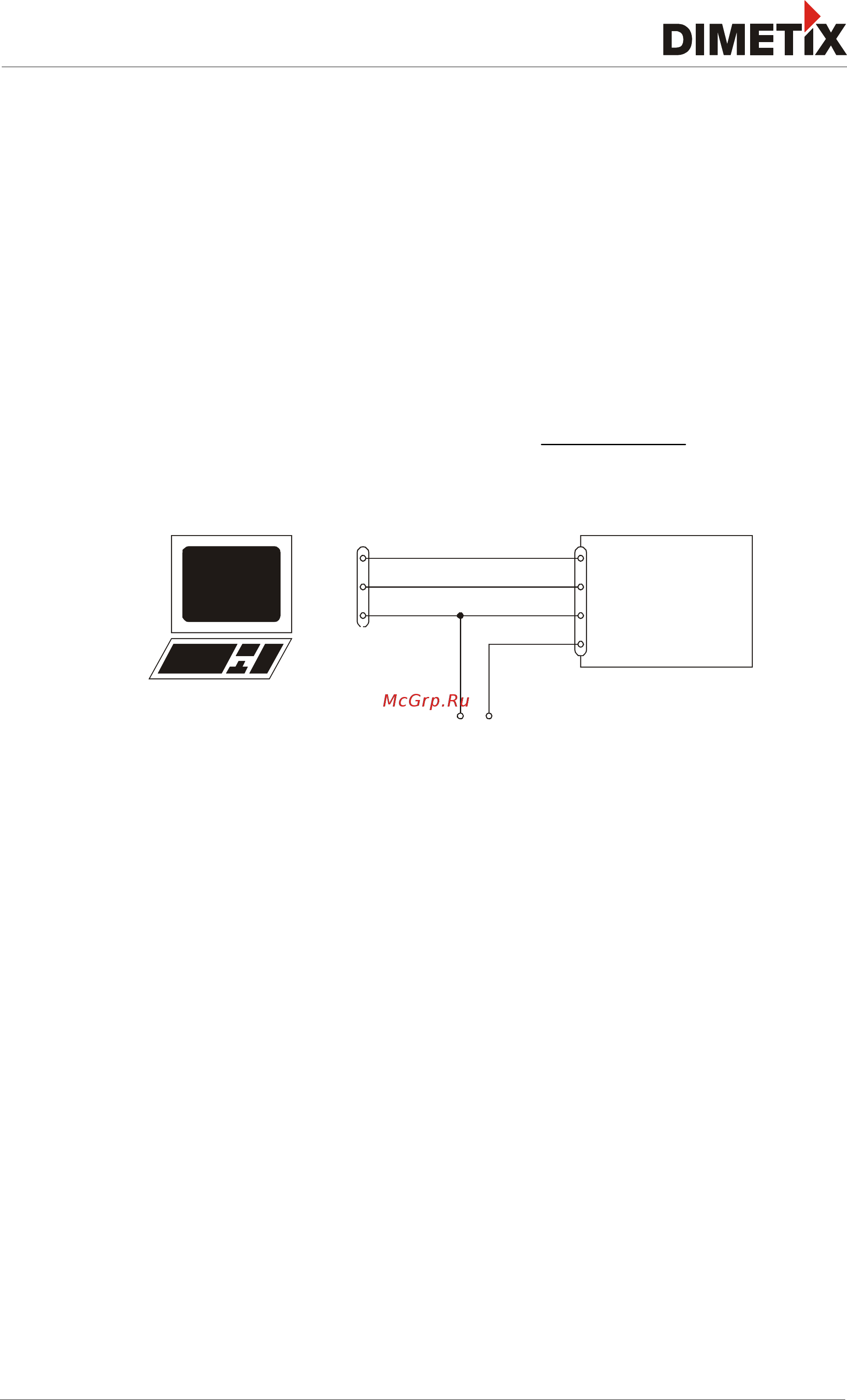

Подключение DLS-C / FLS-C(H) для настройки
DLS-C(H)
9 пин
D-Sub
Tx
Gnd
2
5
3
Tx
Rx
2
1
GND
V+
Rx
15 пин
D-Sub
9..30VDC
24..30VDC
+-
14,15
7,8
По умолчанию:
Baud:
Bit:
Parity:
Stop:
19200
7
even
1
COM1 или COM2
Страница 7/54
