Руководство Пользователя

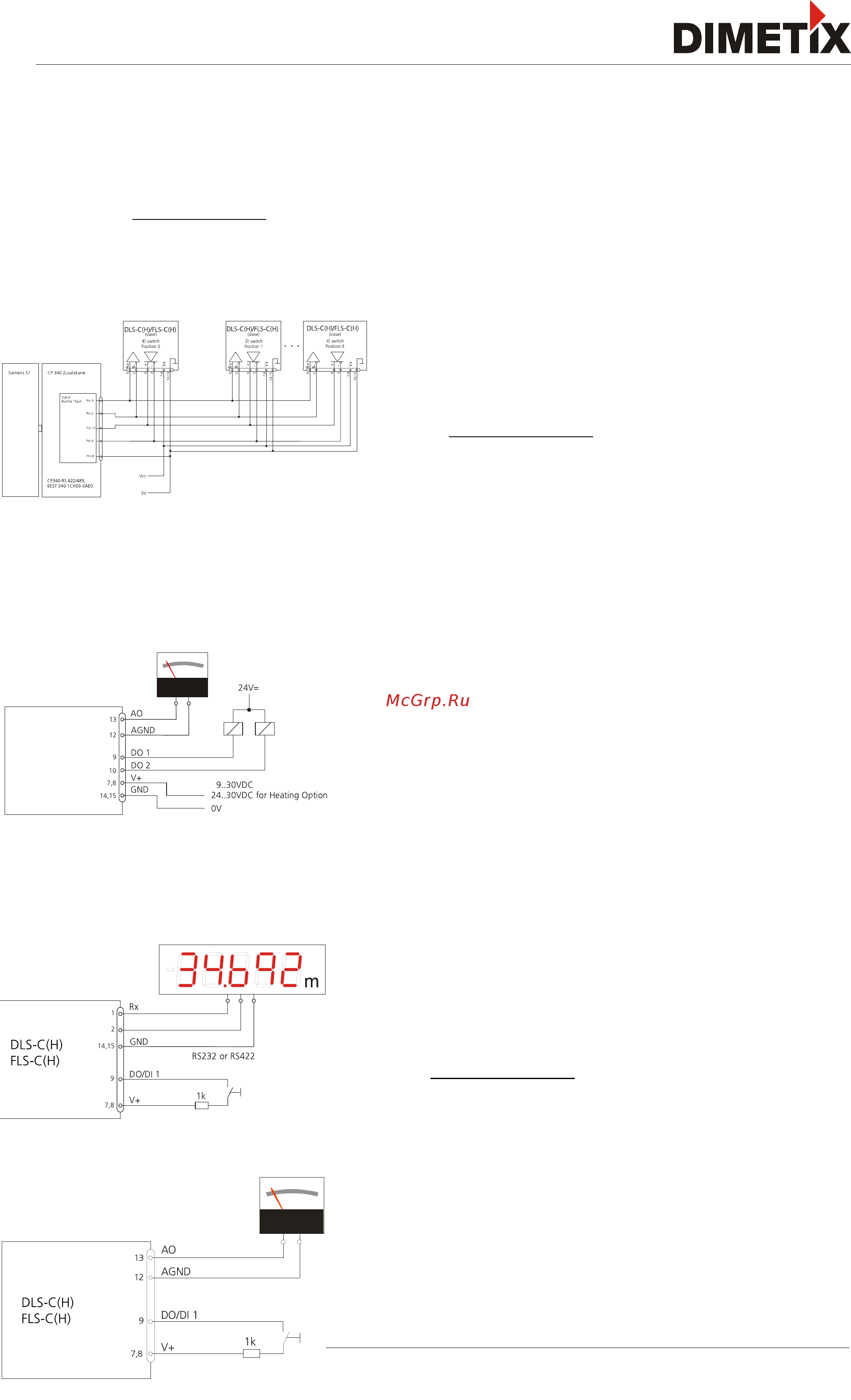

2. Примеры применения
На нашем сайте www.dimetix.com вы найдете подробную информацию о различных применениях лазерных
дальномеров.
Подсоединение RS-422 к S7 PLC
Подсоединение аналогового и цифрового выводов
2.1 Последовательный интерфейс RS-232 / RS-422
2.1 Аналоговый и цифровой выводы
2.3 Режим работы с дисплеем
2.4 Внешний переключатель
RS-232 следует использовать в качестве конфигурации устройства.
RS-422 следует применять в качестве коммуникации в промышленном
оборудовании.
На рисунке показано подсоединение нескольких устройств DLS-C(H)/
FLS-C(H) к Siemens S7 PLC. Более подробную информацию вы найдете
на сайте www.dimetix.com.
Для подсоединения RS-422 используйте только кабель с витыми
жилами!
Активируйте автономный режим. Прибор готов к работе. Устройство
начнет измерения после того, как вы включите питание, обновите
аналоговыйй и цифровой выводы согласно конфигурации (пункт 9.3.4).
Если включен режим работы с дисплеем, DLS-C(H) / FLS-C(H) конвер-
тирует измеренное расстояние в строку ASCII, воспринимаемую
дисплеем, с последовательным интерфейсом.После измерения расстоя-
ния DLS-C(H) / FLS-C(H) автоматически выводит отформатированную
строку на внешний дисплей.
Более подробное описание данного режима вы найдете на нашем
сайте www.dimetix.com.
DLS-C(H) / FLS-C(H) имеет возможность удаленного запуска измерений
с помощью внешнего переключателя либо кнопки, подключенных к
цифровому входу DI1. Задействование цифрового входа DI1 отключает
цифровой выход D01.
Лазерные дальномеры
Страница 5/54
!
!
!
!
!
!
!
