Руководство Пользователя

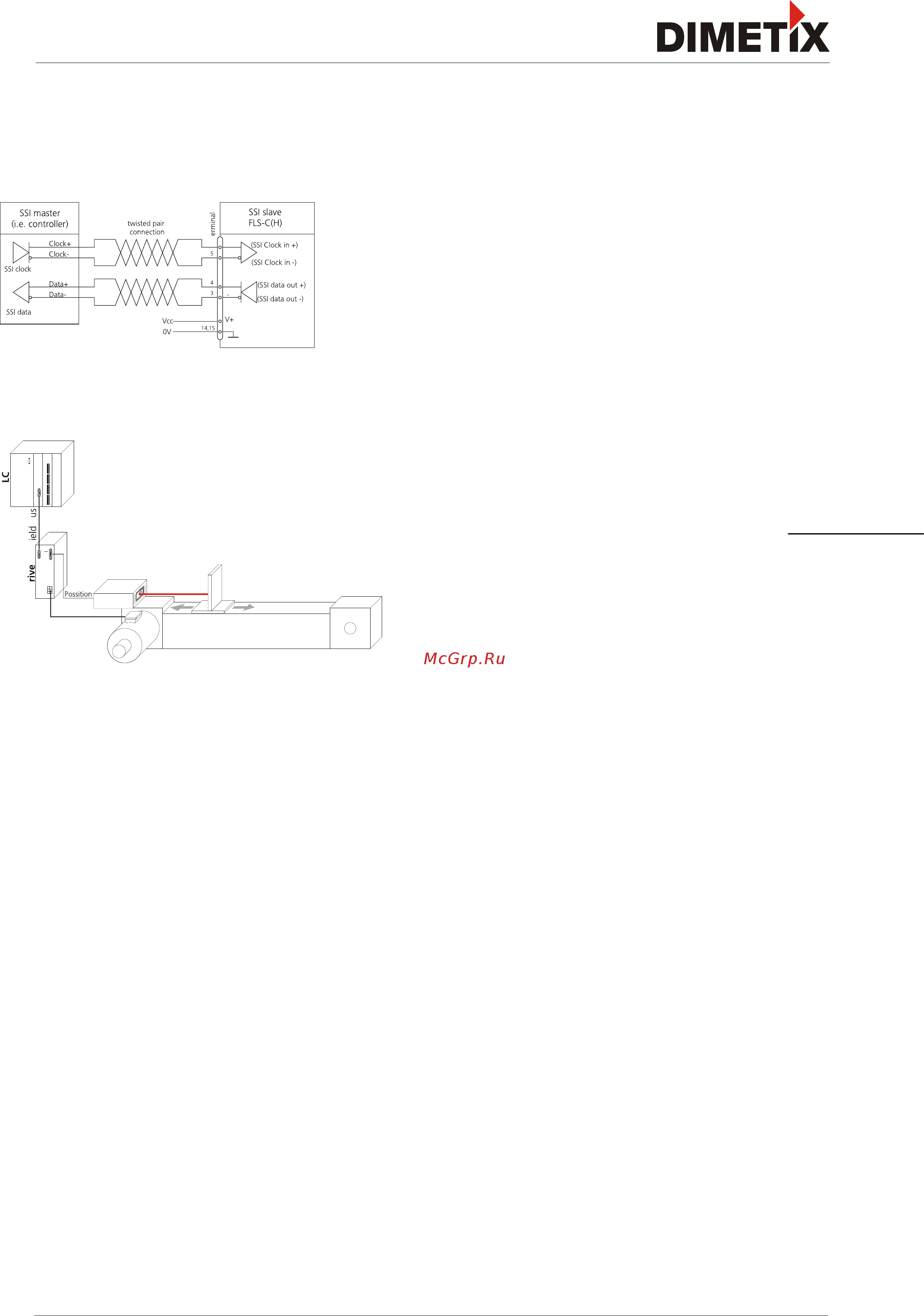

2.5 SSI соединение
2.6 Расположение
Установите FLS-C(H) в автономный режим и подсоедините его к SSI, как
показано на рис. Измеренное значение сразу же отображается на SSI
выводе. За дополнительной информацией обращайтесь к пункту 9.3.1.
Никогда не подсоединяйте SSI мастер, пока FLSX-C(H) интерфейс 2 не
будет сконфигурован в качестве SSI интерфейса.
На данном рисунке SSI интерфейс FLS-C(H) напрямую подсоединен ко
входу электропривода.
Датчик положения используется для двойной проверки движения приводом.
В данном применении FLS-C(H) использует SSI интерфейс.
За дополнительной информацией обращайтесь на наш сайт www.dimetix.com.
Лазерные дальномеры
Страница 6/54
##
