15
product descriptiondescrizione del prodotto

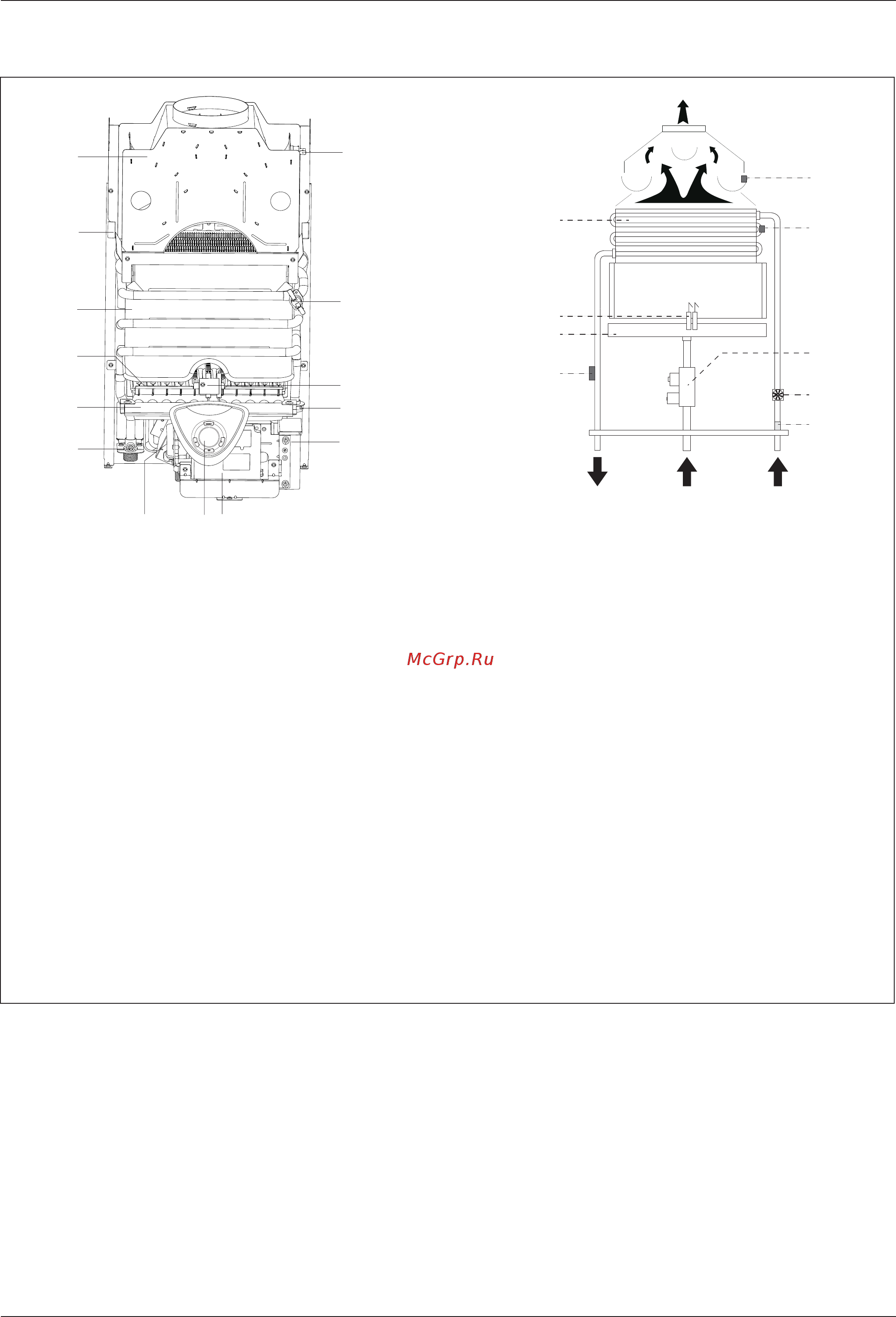

Overall view
Water circuit diagram
B. Hot water outler 1/2”
C. Ingresso Gas 1/2”
D. Cold water inlet 1/2”
Legend:
1. Combustion Hood
2. Frame
3. Heat exchanger
4. Burner
5. Gas collector
6. Hot water temperature sensor
7. Gas valve
8.
Control pannel
9. P.C.B. box
11. Ignition P.C.B.
12. Water fl ow switch
13. Ignition and detection electrode
14. Overheat thermostat
15. Fume sensor
16. Cold water inlet fi lter
1
2
3
4
5
6
789
11
12
13
14
15
B
C
D
3
13
4
6
16
7
14
15
12
Vista complessiva
Schema idraulico
Legenda:
1. Cappa fumi
2. Telaio monoblocco
3. Scambiatore di calore
4. Bruciatore
5. Collettore gas
6. Sonda acqua calda sanitaria
7. Valvola gas
8. Pannello di controllo
9. Scatola scheda elettronica
11. Scheda accensione
12. Sensore di portata acqua
13. Elettrodo accensione e rilevazione fi amma
14. Termostato di sovratemperatura
15. Sensore fumi
16. Filtro entrata acqua fredda
B. Uscita acqua calda
C. Ingresso gas
D. Entrata acqua fredda
