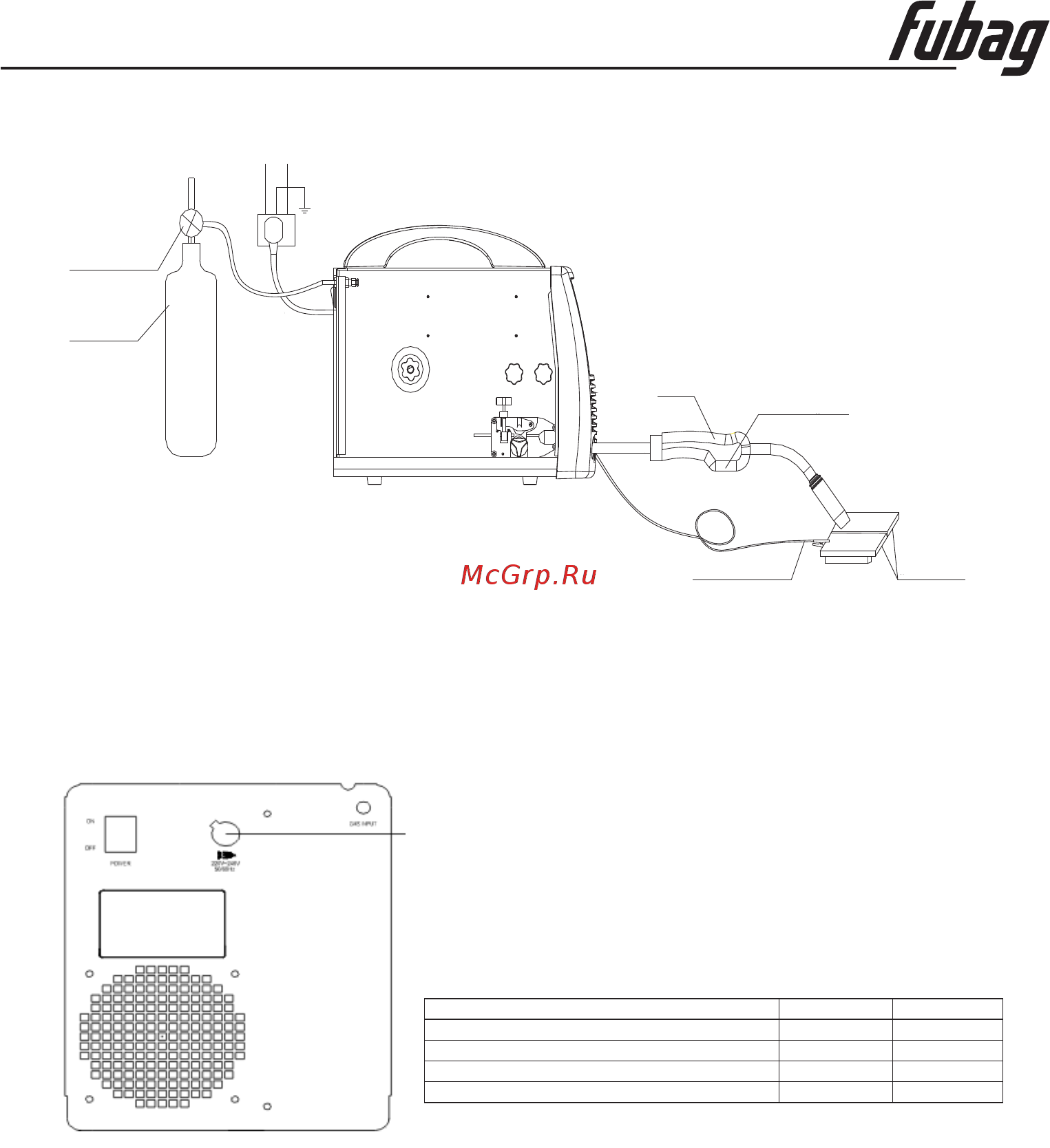

![Fubag irmig 180 68 071 38080.1 с горелкой fb 250 [21/28] Инструкция по эксплуатации](/views2/1230932/page21/bg15.png)
www.fubag.ru
Инструкция по эксплуатации
--20
Подсоединение источника питания
Установки и соединения для проведения сварки в режиме MIG
Подсоединение и установка устройства для подачи проволоки
Подсоедините электрокабель к клемам на задней панели к однофазной сети
электропитания 220В с выключателем. Напряжение в 380В запрещено использовать, так как
оно может серьезно повредить аппарат и иметь серьезные последствия для оператора.
Ток предохранителя в 1,2 ~1,5 раза превышает его номинальный ток.
- Подберите необходимую проволоку в соответствии с технологией сварки. Диаметр
проволоки должен соответствовать приводному ролику, направляющему каналу и
контактному наконечнику.
- Откройте крышку барабана на устройстве для подачи проволоки. Поместите моток
проволоки в барабан на подающем устройстве. Конец проволоки должен
находиться под барабаном, напротив подающего устройства.
- На барабане имеется блокировочный винт (при открытой крышке будет виден винт с
шестигранной головкой). Потяните барабан рукой для регулировки. Если сопротивление
слишком большое, возможно необходимо отрегулировать блокировочный винт: натяжение
увеличивается при вращении по часовой стрелке, и наоборот.
Внимание:
Внимание:
1-фазное
напряжение
220 В
Конфигурация электропитания для сварочного аппарата
Параметр IR 140/160 IR 180/200
Прерыватель цепи, А ≥40 ≥45
Плавкий предохранитель (номин. ток), А 30 40
Рубильник, А 35 45
Сетевой кабель, мм
2
≥,15 ≥,25
ЭЛЕКТРОПИТАНИЕ
МАНОМЕТР
СО
2
ГАЗОВЫЙ
ШЛАНГ
РАБОЧАЯ
ПОВЕРХНОСТЬ
ГОРЕЛКА
ВЫКЛЮЧАТЕЛЬ
ГОРЕЛКИ
КАБЕЛЬ
ЗАЗЕМЛЕНИЯ
