www.fubag.ru
Omperator's anual
--8

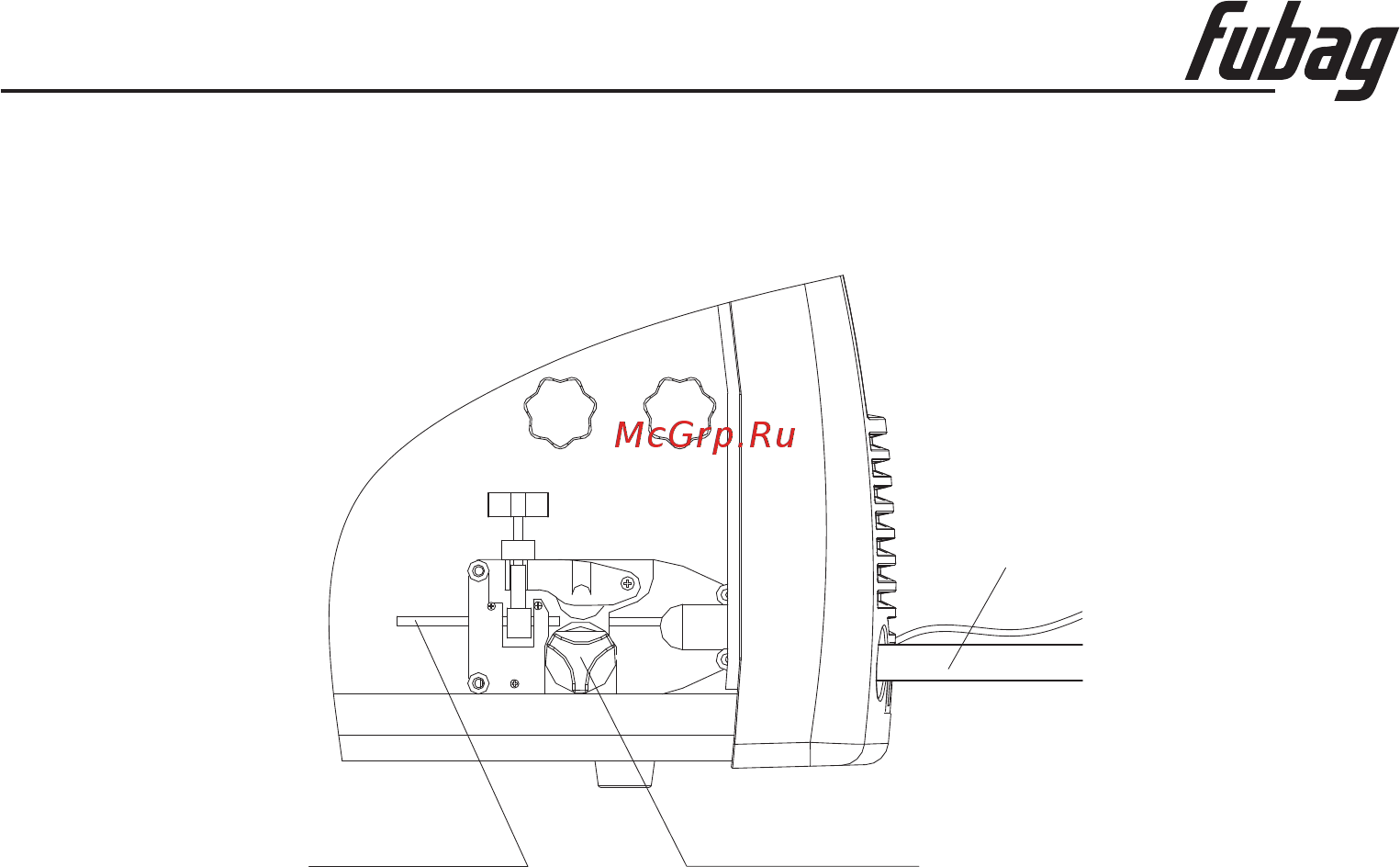

- Lead wire into “Wire Guide Pipe” of wire feeder, align wire with roll groove through “Drive Roll”,
re-lead “Socket Tip” and press “Drive Roll”. (If more welding wire is needed, it will be done
after switching on the power.)
Connect the copper tip of the earth clamp which thread through the wire access hole on the panel
with “-“ of the “connecting tip”. The connecting cable must be reliable, or the connecting tip will burn
out.
In order to reach sound performance when welding with flux-cord wire, it’s available that connect
the “+”, “-” in an opposite way, that’s the wire feed motor with “-“and the connecting cable with “+”.
Do not use steel plate or the materials alike which are ill conductor to connect between
welder and work piece.
-
-
Connection of the Connection Cable
Notice:
TORCH
FEED
ROLLER
WIRE
