Highpoint ps 500 [15/30] Для снятия ножей выполнить следующие операции

HIGH POINT RUSSIA

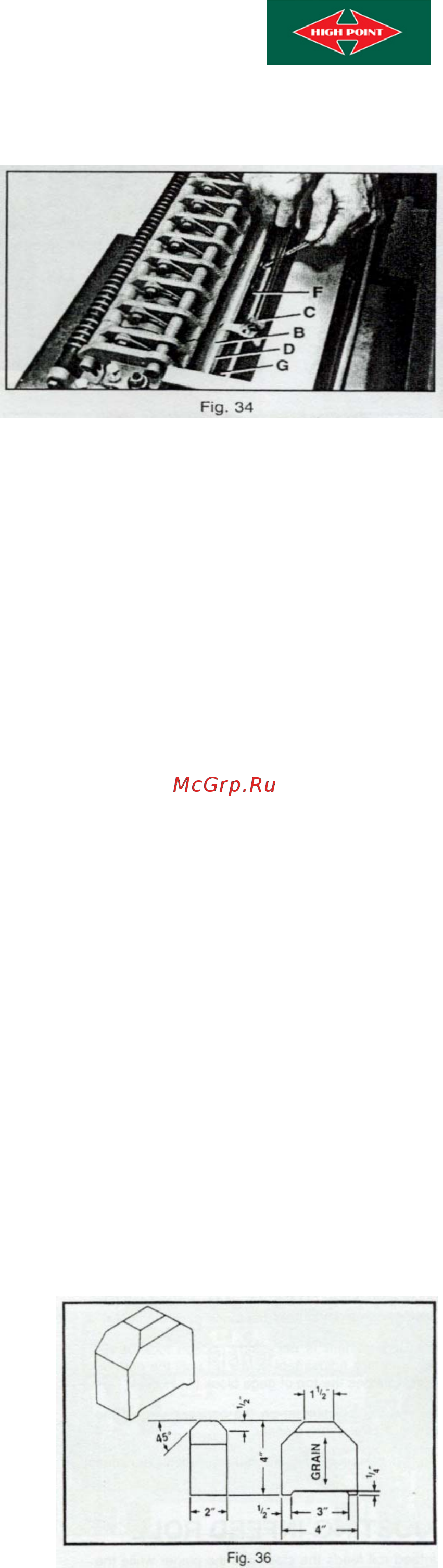

3. Осторожно установить шаблон установки ножей С, рис.33 и 34 на закругленной

поверхности фрезерной головки В. При правильной установке нож D, рис. 34 и 35 должен

касаться дна углубления Е, рис. 35 шаблона С углубленного на 1,8 мм. Остальные два

ножа устанавливаются аналогично.

4. При необходимости регулировки установки

одного или всех трех ножей слегка ослабить

затяжку десяти прижимных

винтов, шесть из

которых показаны как F на рис. 34 и 35, на

величину достаточную, чтобы снять

давление с фрезерной головки В, не нарушив

установку ножа.

5. Не снимая шаблон С, рис. 34 и 35 с головки

продолжить регулировку ножа подлежащего

установке в первоначальное положение, для

чего повернуть десять винтов крепления

ножа ПО ЧАСОВОЙ СТРЕЛКЕ до

освобождение прижимной планки G. Подпорные пружины

ножа автоматически приподнимут его до контакта с шаблоном С. Затем затянуть

прижимную планку G, повернув все десять винтов F ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

ВНИМАНИЕ! На этот раз затяните винты прижимной планки G ровно настолько, чтобы

удержать нож D на месте установки в щели фрезерной головки.

6. При необходимости регулировки остальных ножей повторите операции по п. 5.

7. После того как все ножи установлены в гнездах фрезерной головки и прижимные винты

подтянуты поверните каждый из винтов F ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до полной

затяжки и надежного закрепления ножей во фрезерной головке. ПРИМЕЧАНИЕ: при

затяжке винтов F начинайте с крайних винтов и

переходите далее к центру головки.

ВНИМАНИЕ! При снятии ножей для заточки или замены будьте особенно осторожны, ножи

очень острые.

Для снятия ножей выполнить следующие операции:

1. Отсоединить станок от электросети.

2. Осторожно установить шаблон установки ножей С, рис. 34 на закругленной поверхности

фрезерной головки В, рис. 35.

3. Ослабить затяжку прижимной планки G, рис. 34 и 35, повернув десять зажимных винтов,

шесть из которых показаны на рисунке как F, ПО ЧАСОВОЙ СТРЕЛКЕ; осторожно вынуть

из фрезерной головки планку G, нож D и пружины (не показаны)

под ножом. Остальные

ножи снимаются аналогично.

4. Тщательно прочистить щели для установки ножей, прижимные планки и прижимные винты.

Осмотреть винты, винты с поврежденной или изношенной резьбой и поврежденными

головками заменить.

5. Будьте внимательны при установке пружин (не показаны), ножей D, рис. 35 и прижимных

планок G в три щели фрезерной головки В. ВНИМАНИЕ! При установке

прижимных

планок G вплотную к ножам D, как показано на разрезе, обязательно устанавливайте

прижимные планки G в точном соответствии с показанным, обеспечивая надежное

крепление ножей во фрезерной головке винтами F. Все прижимные винты, один из которых

показан как F, должны затягиваться против часовой стрелки так, чтобы удержать нож во

фрезерной головке.

6. Для регулировки ножей выполнить

операции по пунктам 3 – 7.

7. Поставить на место крышку станка.

Изготовление калибровочного блока

Для проверки и регулировки высоты стружколомателя,

нажимной планки, входного и выходного валков, для

установки параллельности фрезерной головки

плоскости стола требуетмя изготовленный из твердых

пород дерева калибровочный блок. Такой блок легко

изготавливается по размерам чертежа на рис. 36.
