ЭЛЕКТРИЧЕСКИЕ ПОДСОЕДИНЕНИЯ

До подключения станка к электросети убедитесь, что технические характеристики

электродвигателя согласуются с параметрами электросети. Станок поставляются с

электрооборудованием рассчитанным на питание 380 В. ПРИМЕЧАНИЕ: соединительный шнур и

вилка в комплект поставки не входят.

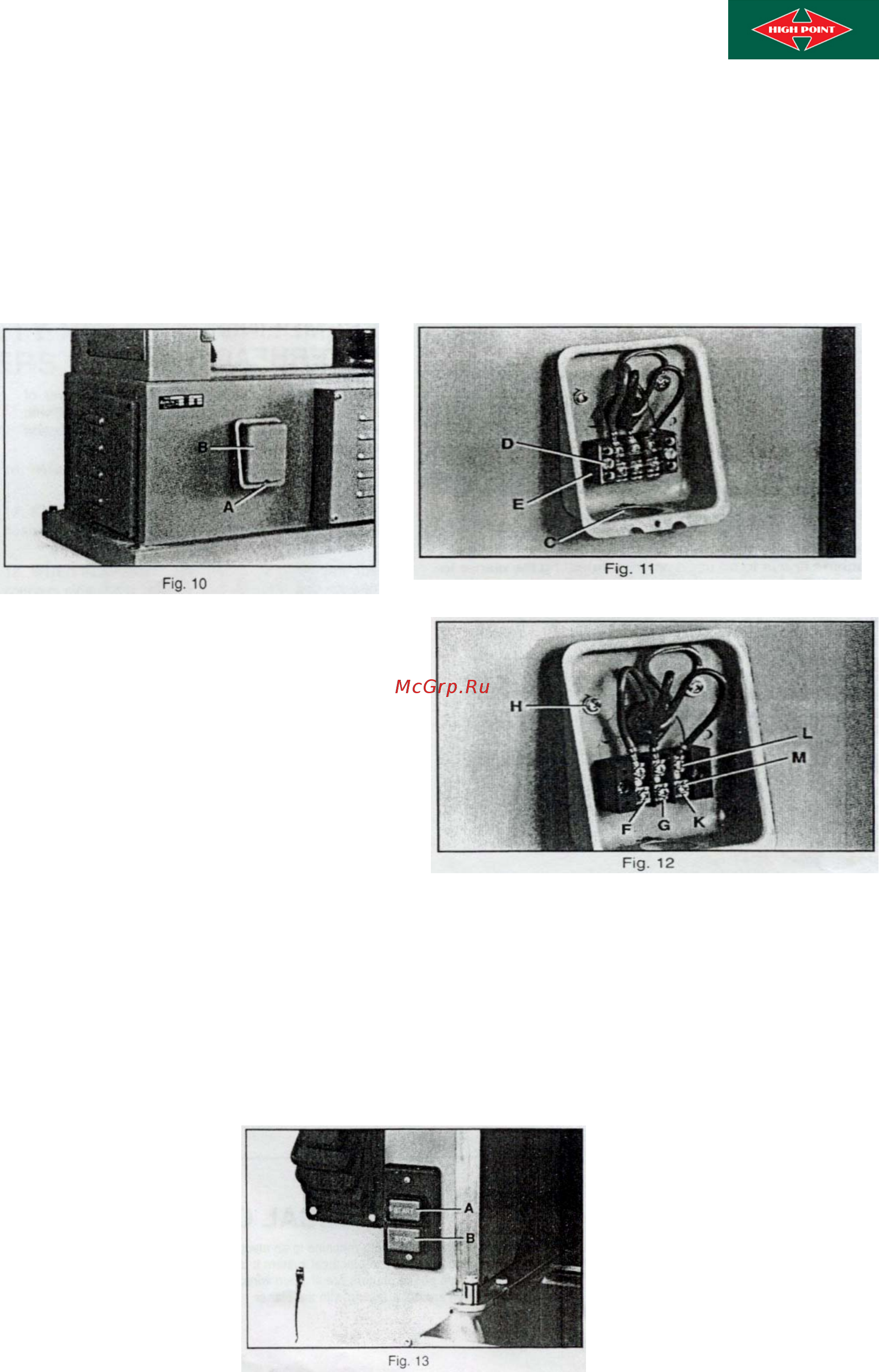

1. Ослабить затяжку винта А, рис.10, и снять крышку клеммной коробки на задней стенке

станка. Ввести кабель электропитания

в клеммную коробку через отверстие С, рис.11,

ПРИМЕЧАНИЕ: кабельный зажим в комплект поставки не входит. Снять пластику D, рис.11,

с планки Е с контактными зажимами.

2. На станке с трехфазным

электрооборудованием подсоединить

три кабельных вывода к контактным

зажимам F, G, K, рис.12, а зеленый

провод заземления подсоединить к

зажиму заземления Н. ВНИМАНИЕ: это

касается только

станков с трехфазным

электрооборудованием. Закончив

подвод электропитания к станку на

мгновение включить питание станка,

чтобы проверить направление

вращения фрезерной головки. При

неправильном направлении вращения поменять местами любые два вывода

подсоединенные к зажимам F, G, K, рис.12.

ОРГАНЫ УПРАВЛЕНИЯ И РЕГУЛИРОВКИ

Выключатель START/STOP

Выключатель электропитания расположен на левой стенке станка. Для включения станка (ON)

нажать зеленую кнопку включения А, рис. 13.

Для выключения станка (OFF) нажать красную кнопку В.
