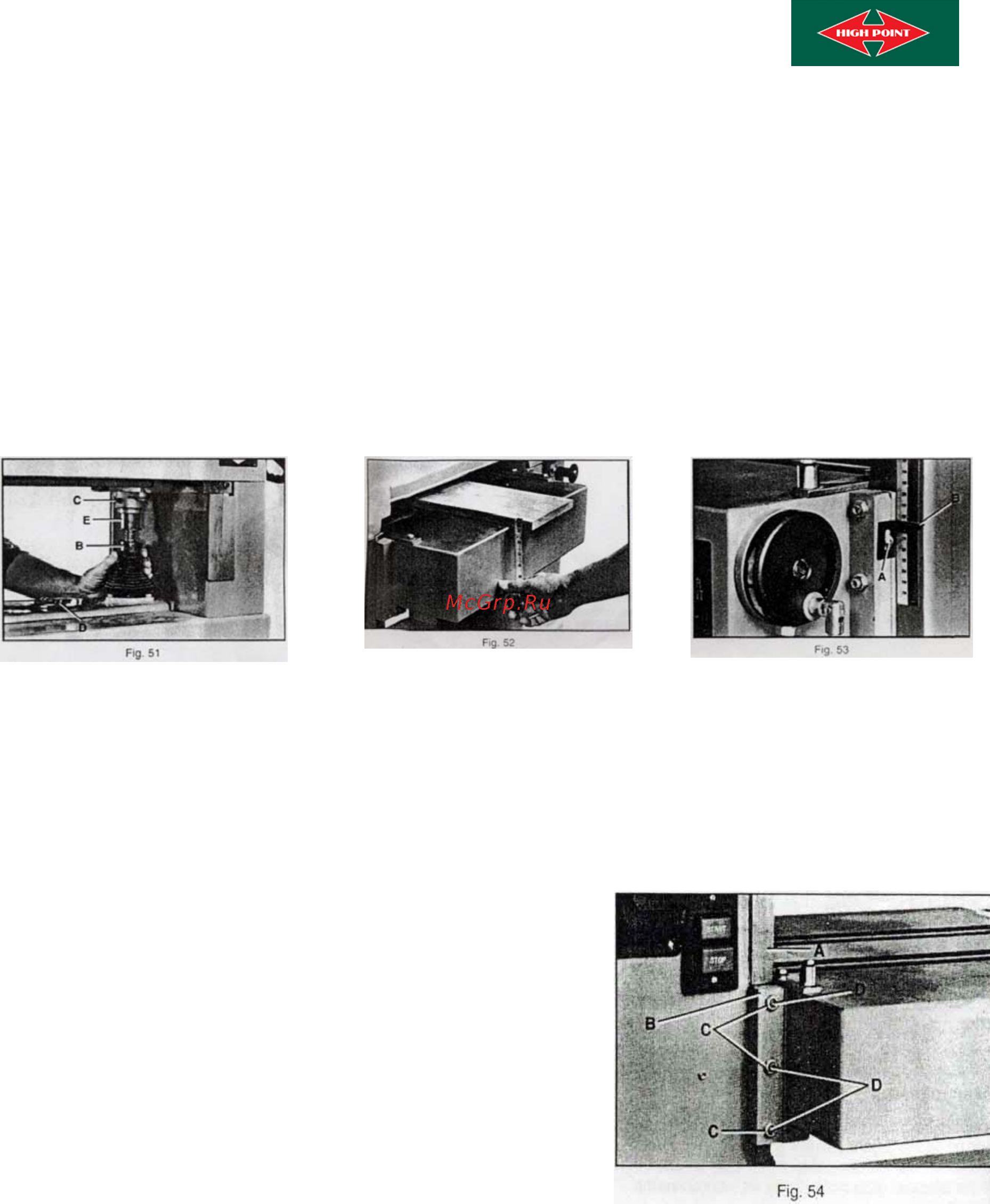

5. В случае непараллельности поверхности стола фрезерной головке спустите вниз чехол В

рис. 51 находящийся под столом. ПРИМЕЧАНИЕ: рукоятка подъема стола при данной

регулировке должна быть вне зацепления.

6. Ослабить затяжку зажимного винта С, рис. 51 и плоскогубцами повернуть регулировочную

муфту Е до получения параллельности поверхности стола фрезерной головке.. После

регулировки затянуть винт

С и вернуть на место чехол В. ПРИМЕЧАНИЕ: при

необходимости такую же регулировку можно провести на противоположной стороне станка.

Настройка шкалы высоты подъема стола

Вы

сот

под

ъе

ма

сто

ла

равна расстоянию поверхности стола от окружности резания (глубина резания). Для проверки

правильности установки и регулировки указателя шкалы выполнить следующие операции:

1. Начать обработку отрезка доски и остановить станок.

2. Измерить толщину соструганного конца доски, как показано на рис. 52. При необходимости

настройки ослабить затяжку винта А, рис

. 53, отрегулировать указатель шкалы В и

затянуть винт А.

Настройка регулировочных клиньев стола

При наличии маловероятных посторонних движений стола

в процессе работы станка стол можно проверить и

отрегулировать посредством следующих операций:

1. При фиксированном положении стола толщиномером

замерить зазор между регулировочным клином А, рис.

54 и консолью стола В. При правильной установке

зазор равен 0,12 мм.

2. При необходимости регулировки ослабить затяжку трех

контргаек С и

регулировочными винтами D, рис. 54

довести зазор до нужной величины.

3. Аналогично вышеуказанному проверить и

отрегулировать зазор на противоположной стороне

стола. После регулировки затянуть шесть контргаек,

три из которых показаны как С на рис. 54.

4. Поднять и опустить стол в крайнее положение, стол должен двигаться без заеданий.
