HIGH POINT RUSSIA
8
МОНТАЖ
Сборка фрезерной головки

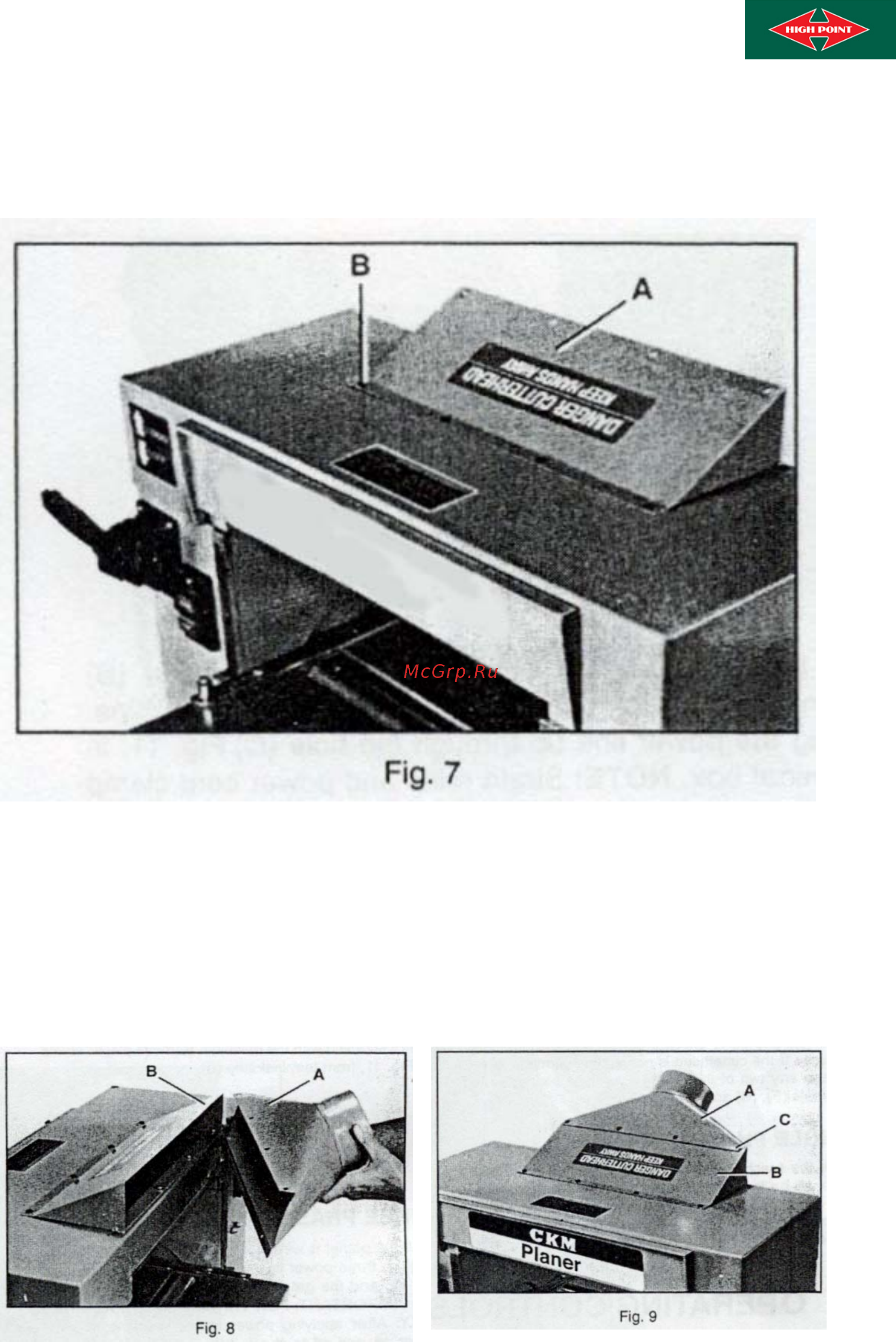

Установить щиток А фрезерной головки (рис. 7) на верхней крышке станка. Совместить отверстия
щитка с отверстиями в верхней крышке, закрепить щиток шестью полудюймовыми винтами В с
полукруглой головкой, пять из которых показаны на рис. 7
Сборка колпака пылесборника
Колпак пылесборника имеет отверстие диаметром 5 дюймов и устанавливается при
подсоединении станка к централизованной системе обеспыливания.
Установить колпак А, рис. 8, в тыльной части станка на щитке В фрезерной головки. Совместить
крепежные отверстия и закрепить колпак А, рис.9, к щитку В девятью полудюймовыми длинными
винтами с полукруглой головкой четверо из которых показаны
на рисунке.
