обеспечить подачу заготовки без проскальзывания. Для проверки правильности установки

входного валка выполнить следующие операции:

1. Отсоединить станок от электросети.

2. Убедиться в правильной установке ножей в соответствии с разделом «Проверка,

переустановка и замена ножей».

3. Установить калибровочный блок В, рис. 46 на поверхности рабочего стола прямо под

фрезерной головкой.. Поместить на верхней плоскости

калибровочного блока А щуп

толщиномера С с толщиной 1 мм и приподнять рабочий стол до соприкосновения щупа

толщиномера с ножом фрезерной головки находящимся в своей нижней точке.

Зафиксируйте стол в этом положении до окончания регулировки.

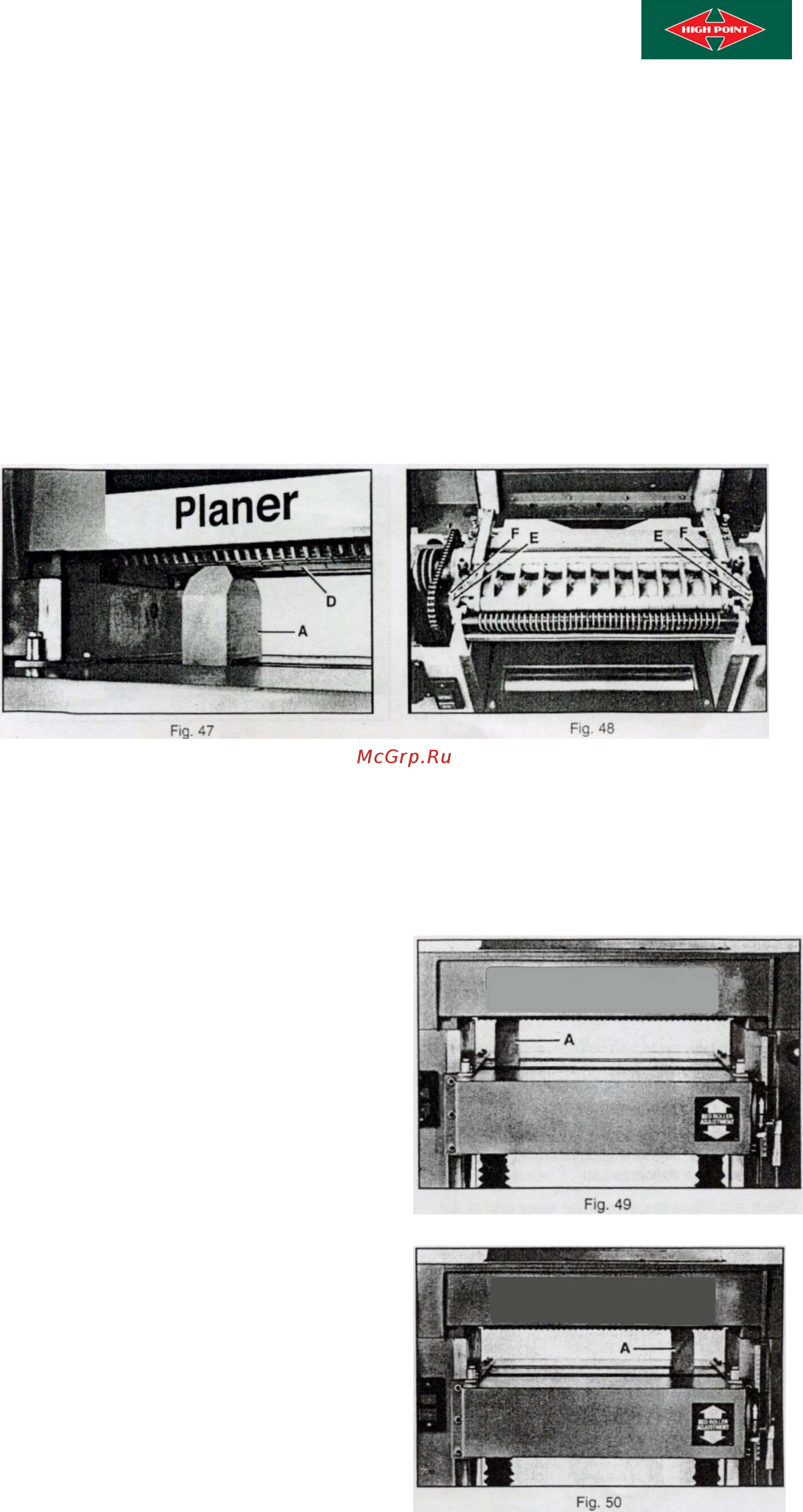

4. Установить калибровочный блок А, рис. 47 прямо под входным валком D. Нижняя

плоскость входного валка D должна при этом

коснуться калибровочного блока.

5. При необходимости регулировки установки валка ослабить затяжку контргайки Е, рис. 48 и

поворотом регулировочных винтов F установить входной валок в положение касания

верхней плоскости калибровочного блока А.

6. Повторить аналогичные операции регулировки для противоположного конца входного

валка.

По окончанию регулировки затянуть контргайки Е, рис. 48.

Проверка горизонтальности стола

Параллельность плоскости стола и фрезерной головки устанавливается на заводе-

изготовителе и не требует регулировки. Для проверки параллельности выполнить следующие

операции:

1. Отсоединить станок от электросети

2. Убедиться в правильной установке ножей в соответствии с разделом «Проверка,

переустановка и замена ножей».

3. Затем проверьте зрительно параллельность

стола фрезерной головке, для чего установите

калибровочный

блок А, рис. 49 прямо под

фрезерной головкой в левой части стола, как

показано на рисунке. Поднимите стол до

соприкосновения калибровочного блока А с

фрезерной головкой.

4. Осторожно сместите калибровочный блок А,

рис. 50 в правую часть стола под фрезерной

головкой. Расстояние от поверхности стола до

фрезерной головки в этом случае не должно

измениться.
