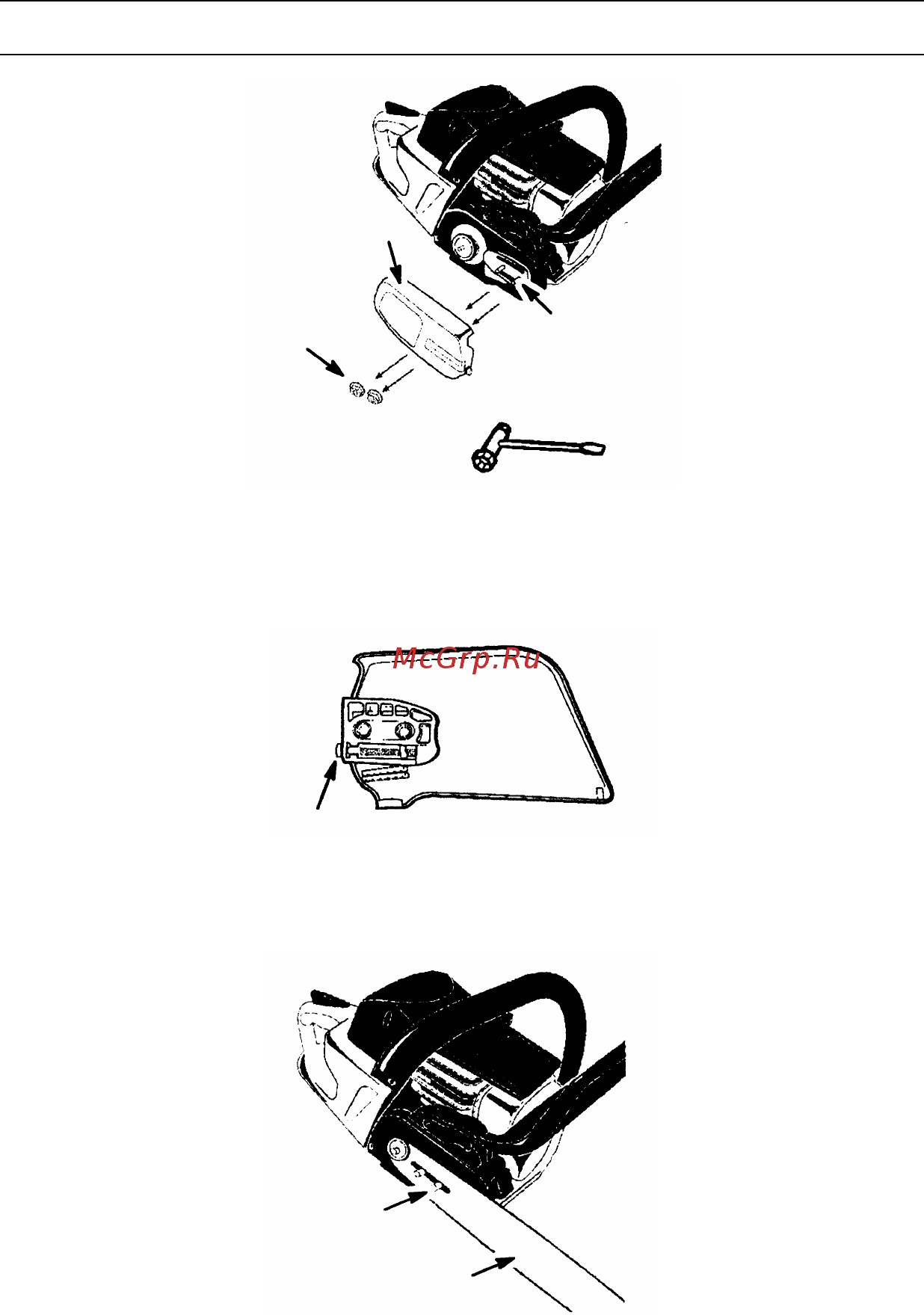

СБОРКА Приспособление для регулировки положения цепи 3 Для регулирования натяжения цепи используется регулировочный штырь и винт При сборке шины очень важно чтобы штырь на регулировочном винте совпадал с отверстием в шине При повороте винта регулировочный штырь перемещается вверх и вниз Прежде чем устанавливать шину на пилу определите положение этого регулировочного узла См рисунок ниже Регулировочное приспособление на кожухе сцепления 4 Поверните регулировочный винт рукой против часовой стрелки так чтобы регулировочный штырь едва касался стопора Это обеспечит практически правильное положение штыря 5 Сдвигайте шину по болтам шины пока она не упрется в звездочку барабана сцепления 6 Осторожно выньте новую цепь из упаковки Держите цепь расположив приводные звенья так как показано на рисунке 11
